TEN 20-4811WIN

TRACO
DC/DC конвертор: 20 Вт; корпус PCB 2x1 inch; выход 5В @ 4А; вход: 18...75 [48] В; -40...85 °C; изоляция вх-вых: 1.5 кВ
развернуть ▼ свернуть ▲
Фотография серии TEN20WIN

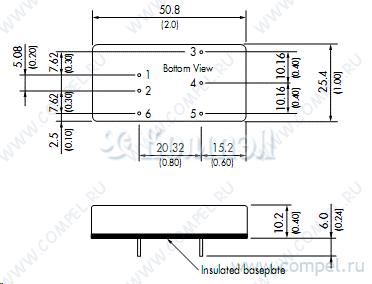

Чертеж серии TEN20WIN



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×25.4×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 36

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= RP20-4805SFW (RECOM)

2X1INCH

 — — — — — — — — — —
F~ URB4805LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — — — —
A- URB4805LD-30WR3 (MORNSUN)

2X1INCH

 — — — — — — — — —
A- RSDW20UW-05 (MW)

2X1INCH 1 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- TEN 20-4811WIR (TRACO)

2X1INCH — — — — — — — — — —
A- RDDW20G-05 (MW)

NSD10 КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — —
A- URA4805LD-20WR3 (MORNSUN)

2X1INCH — — — — — — —
A- URA4805LD-30WR3 (MORNSUN)

2X1INCH

 — — — — — — —
A- URF4805LP-20WR3 (MORNSUN)

2X1INCH в линейках 8 шт — — — — — — — — —
A- TEN 20-4821WIN (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- MDS20A-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20C-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- THR 20-4811WI (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — — — —
A- TEN 30-4832WIN (TRACO)

2X1INCH дистанционные вкл.,/выкл., регулируемый выход короткого замыкания, перенапряжения, перегрева, перегрузки — — — — — —
A- RP20-4805DFW/N (RECOM)

2"x1"(stand)

 — — — — — — — — —
A- RP20-4805SFR/P (RECOM)

NSD10

 — — — — — — — — — —
A- RP30-4805SFW (RECOM)

2X1INCH

 — — — — — — — — — —
A- DDR-30G-5 (MW)

— в коробках 96 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- MDS20B-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- SDM30-12S5 (MW)

2X2INCH на поддоне 25 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 30 Вт; #: 1; U вх:... короткого замыкания, перегрузки, перенапряжения — — — — — — — — — —
A- URB2405LD-30WR3 (MORNSUN)

2X1INCH 1 шт

 — — — — — — — — —
A- SKA20A-05 (MW)

2X1INCH 1 шт DC/DC-Conv 9-18V:+5V 4000mA 20W короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- SKA20B-05 (MW)

2X1INCH в линейках 22 шт DC/DC-Conv 18-36V:+5V 4000mA 20W короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- SKMW30F-05 (MW)

— 1 шт — — — — — — — — —
A- VRB2405LD-30WR3 (MORNSUN)

2X1INCH в линейках 3 шт

 — — — — — — — — — —
A- VRB2405YMD-20WR3 (MORNSUN)

— в линейках 62 шт

 — — — — — — — — — —
A- URB2405LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — — — —
A- URB2405XYMD-20WR3 (MORNSUN)

— в линейках 10 шт — — — — — — — — — — —
A- URB2405YMD-20WR3 (MORNSUN)

— 1 шт

 — — — — — — — — —
A- VCB4805SBO-20WR3 (MORNSUN)

— 10 шт КЗ, перегрев, от пониженного входного напряжения — — — — — — — — — — —
A- TCL 024-105 DC (TRACO)

— в коробках 5 шт короткого замыкания, перенапряжения — — — — — — — — — —
A- TEN 20-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2411WIN (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 25-4811 (TRACO)

2X16INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.6 inch; P вых: 25 Вт; #: 1; U в... короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 30-2411WI (TRACO)

— в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 30 Вт; #: 1; U вх:... дистанционные вкл.,/выкл., регулируемый выход короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- NID35-5 (MW)

— 1 шт

 —

Файлы 4

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters TEN 20WIN Series, 20 Watt UL 60950-1 Features ◆ High power density in 1” x 2” metal package ◆ Ultra wide 4 : 1 input range ◆ Extended operating temperature range –40°C to +85°C max. ◆ ◆ ◆ ◆ ◆ ◆ No minimum load required I/O isolation 1500 VDC Remote On/Off Adjustable output voltage Industry standard footprint Shielded metal case with insulated baseplate ◆ Optional heatsink ◆ Lead free design - RoHS compliant ◆ 3-year product warranty The TEN 20WIN series is a family of high performance 20W DC/DC converter modules featuring ultra wide 4:1 input voltage ranges in a ultra compact 2“ x 1“ low profile package with industry-standard footprint. A very high efficiency allows an operating temperature range of –40°C to 85°C. Further standard features include remote On/Off, output voltage trimming, over voltage protection and shortcircuit protection. Typical applications for these converters are battery operated equipment and distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required. Models Order code Output voltage Output current max. Efficiency typ. TEN 20-2410WIN 3.3 VDC 5‘500 mA 85 % TEN 20-2411WIN 5 VDC 4‘000 mA 88 % 12 VDC 1‘670 mA 86 % 15 VDC 1‘330 mA 86 % ±5 VDC ±2‘000 mA 88 % TEN 20-2422WIN ±12 VDC ±835 mA 87 % TEN 20-2423WIN ±15 VDC ±665 mA 87 % TEN 20-4810WIN 3.3 VDC 5‘500 mA 85 % TEN 20-4811WIN 5 VDC 4‘000 mA 88 % 12 VDC 1‘670 mA 87 % 15 VDC 1‘330 mA 87 % TEN 20-2412WIN TEN 20-2413WIN TEN 20-2421WIN TEN 20-4812WIN TEN 20-4813WIN TEN 20-4821WIN Input voltage range 9 – 36 VDC (24 VDC nominal) 18 – 75 VDC (48 VDC nominal) ±5 VDC ±2‘000 mA 89 % TEN 20-4822WIN ±12 VDC ±835 mA 88 % TEN 20-4823WIN ±15 VDC ±665 mA 88 % http://www.tracopower.com Page 1 of 4 PDF
Документация на TEN 20-2410WIN

datasheet

Дата модификации: 18.12.2020

Размер: 239.4 Кб

4 стр.

DC/DC Converters TEN 20WIN Series, 20 Watt UL 60950-1 Features ◆ High power density in 1” x 2” metal package ◆ Ultra wide 4 : 1 input range ◆ Extended operating temperature range –40°C to +85°C max. ◆ ◆ ◆ ◆ ◆ ◆ No minimum load required I/O isolation 1500 VDC Remote On/Off Adjustable output voltage Industry standard footprint Shielded metal case with insulated baseplate ◆ Optional heatsink ◆ Lead free design - RoHS compliant ◆ 3-year product warranty The TEN 20WIN series is a family of high performance 20W DC/DC converter modules featuring ultra wide 4:1 input voltage ranges in a ultra compact 2“ x 1“ low profile package with industry-standard footprint. A very high efficiency allows an operating temperature range of –40°C to 85°C. Further standard features include remote On/Off, output voltage trimming, over voltage protection and shortcircuit protection. Typical applications for these converters are battery operated equipment and distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required. Models Order code Output voltage Output current max. Efficiency typ. TEN 20-2410WIN 3.3 VDC 5‘500 mA 85 % TEN 20-2411WIN 5 VDC 4‘000 mA 88 % 12 VDC 1‘670 mA 86 % 15 VDC 1‘330 mA 86 % ±5 VDC ±2‘000 mA 88 % TEN 20-2422WIN ±12 VDC ±835 mA 87 % TEN 20-2423WIN ±15 VDC ±665 mA 87 % TEN 20-4810WIN 3.3 VDC 5‘500 mA 85 % TEN 20-4811WIN 5 VDC 4‘000 mA 88 % 12 VDC 1‘670 mA 87 % 15 VDC 1‘330 mA 87 % TEN 20-2412WIN TEN 20-2413WIN TEN 20-2421WIN TEN 20-4812WIN TEN 20-4813WIN TEN 20-4821WIN Input voltage range 9 – 36 VDC (24 VDC nominal) 18 – 75 VDC (48 VDC nominal) ±5 VDC ±2‘000 mA 89 % TEN 20-4822WIN ±12 VDC ±835 mA 88 % TEN 20-4823WIN ±15 VDC ±665 mA 88 % http://www.tracopower.com Page 1 of 4 PDF
Документация на серию TEN20WIN

datasheet

Дата модификации: 27.09.2013

Размер: 296.5 Кб

4 стр.

DC/DC Converters TEN 20WIN Series, 20 Watt RoHS compliant pending Features ◆ High Power Density in 1” x 2” Metal Package ◆ Ultra wide 4 : 1 Input Range ◆ Extended Operating Temperature Range – 40°C to +85°C max. ◆ ◆ ◆ ◆ ◆ ◆ No Minimum Load required I/O-Isolation 1500 VDC Remote On/Off Adjustable Output Voltage Industry Standard Footprint Shielded Metal Case with insulated Baseplate ◆ Optional Heatsink ◆ Lead free Design - RoHS compliant ◆ 3 Year Product Warranty The TEN 20WIN series is a family of high performance 20W DC/DC converter modules featuring ultra wide 4:1 input voltage ranges in a ultra compact 2“ x 1“ low profile package with industry-standard footprint. A very high efficiency allows an operating temperature range of –40°C to 85°C. Further standard features include remote On/Off, output voltage trimming, over voltage protection and shortcircuit protection. Typical applications for these converters are battery operated equipment and distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required. Models Order code Output voltage Output current max. Efficiency typ. TEN 20-2410WIN 3.3 VDC 5‘500 mA 85 % TEN 20-2411WIN 5 VDC 4‘000 mA 88 % 12 VDC 1‘670 mA 86 % 15 VDC 1‘330 mA 86 % ± 5 VDC ± 2‘000 mA 88 % TEN 20-2422WIN ± 12 VDC ± 835 mA 87 % TEN 20-2423WIN ± 15 VDC ± 665 mA 87 % TEN 20-4810WIN 3.3 VDC 5‘500 mA 85 % TEN 20-4811WIN 5 VDC 4‘000 mA 88 % 12 VDC 1‘670 mA 87 % 15 VDC 1‘330 mA 87 % TEN 20-2412WIN TEN 20-2413WIN TEN 20-2421WIN TEN 20-4812WIN TEN 20-4813WIN TEN 20-4821WIN Input voltage range 9 – 36 VDC (24 VDC nominal) 18 – 75 VDC (48 VDC nominal) ± 5 VDC ± 2‘000 mA 89 % TEN 20-4822WIN ± 12 VDC ± 835 mA 88 % TEN 20-4823WIN ± 15 VDC ± 665 mA 88 % http://www.tracopower.com Page  of 4 PDF
Документация на серию TEN20WIN

TEN20WI

Дата модификации: 29.03.2007

Размер: 205.2 Кб

4 стр.
