TEN 3-0523

TRACO
DC-DC, 3Вт, Uвх=4.5-9B, два выхода +/-15В / +/-100мА, изоляция 1500В DC, DIL-24 32x10.2x20.3, -40°С...+75°С
развернуть ▼ свернуть ▲
Фотография серии TEN3

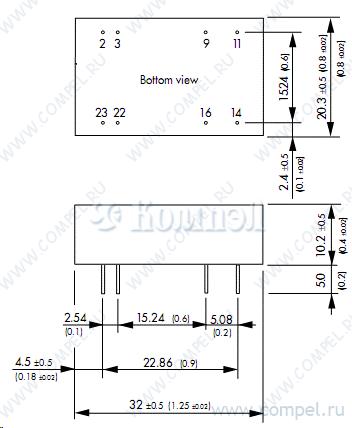

Чертеж серии TEN3



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 32×20.3×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 31

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара

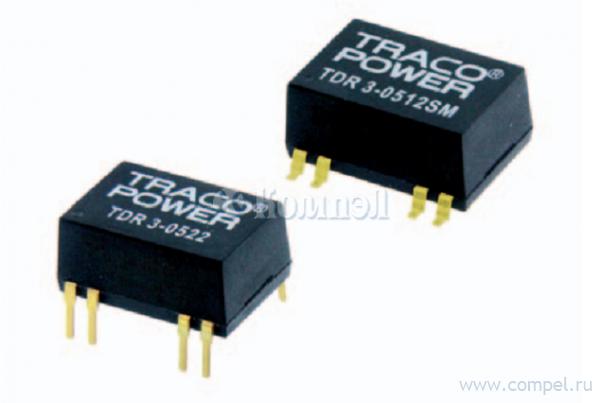

A- TDR 3-0523SM (TRACO)

SMD148 1 шт — — — — — — — —
A- TMR 3-2423WI (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 2; U вх: 9...... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- WRA1215S-3WR2 (MORNSUN)

SIP87 1 шт — — — — — — —
A- WRA1215P-3WR2 (MORNSUN)

— в линейках 30 шт

 — — — — — — —

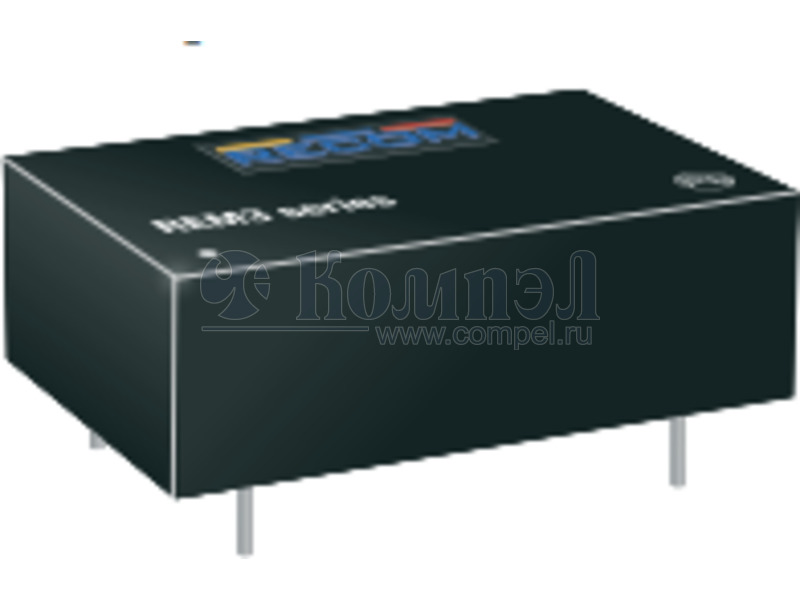

A- REM3-0515D/A (RECOM)
