TEN 40-2411WI

TRACO
DC/DC конвертор: PCB 2"x2"; 40 Вт; Выход 5В / 8А; Вход: 9...36 [24] В; -40...85 °C
развернуть ▼ свернуть ▲

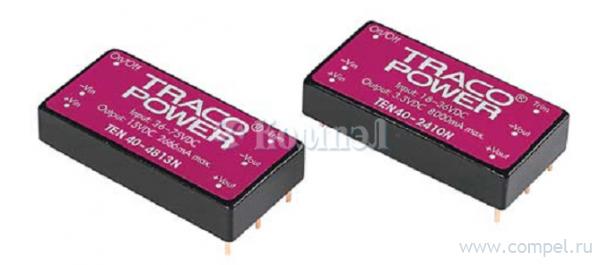

Фотография серии TEN40WI

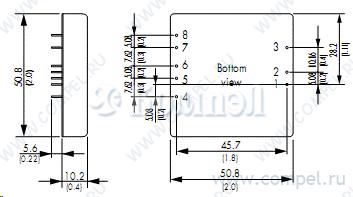

Чертеж серии TEN40WI



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×50.8×10.16 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= RP40-2405SGW (RECOM)

2X2INCH 1 шт

 — — — — — — — — — —

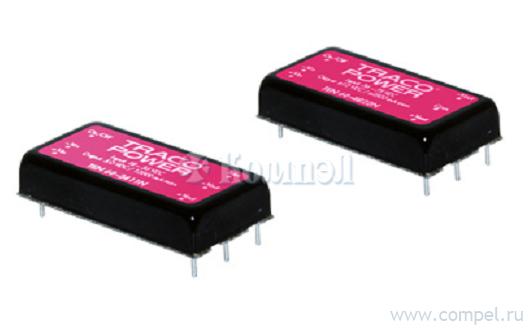

A- TEN 40-4811N (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 40 Вт; #: 1; U вх:... — — — — — — — — — —
A- TEN 40-2411N (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 40 Вт; #: 1; U вх:... — — — — — — — — — —
A- TEN 40-4811 (TRACO)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 1; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- SD-50B-5 (MW)

— в коробках 24 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 50 Вт; #: 1; U вх: 19...36 В... короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- DDR-60G-5 (MW)

— в коробках 60 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- TEP 40-3611UIR (TRACO)

— КЗ, перегрева, от пониженного входного напряжения — — — — — — — — — — —
A- TEP 40-7211UIR (TRACO)

— КЗ, перегрева, от пониженного входного напряжения — — — — — — — — — — —
A- TEP 60-3611UIR (TRACO)

— 10 шт КЗ, перегрев, от пониженного входного напряжения — — — — — — — — — — —
A- TEN 40-2431 (TRACO)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 3; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-2432 (TRACO)

2X2INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 3; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEP 60-7211UIR (TRACO)

— КЗ, перегрев, от пониженного входного напряжения — — — — — — — — — — —
A- TEN 40-4811WIR (TRACO)

2X1INCH 1 шт короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-4811WIE (TRACO)

— 2 шт — — — — — — — — — — —
A- TEN 40-4820 (TRACO)

2X2INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-4832 (TRACO)

2X2INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 3; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — Защита от КЗ: продолжительная с автовосстановлением. Указаны шумы на первом выходе
A- TEQ 40-2411WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — — — —
A- TEQ 40-4811WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — — — —
A- THR 40-7211WI (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — — — —
A- TEN 50-1211 (TRACO)

2X1INCH 2 шт — — — — — — — — — —
A- TEN 50-2411WI (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 50 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 60-1211N (TRACO)

2X1INCH от пониженного входного напряжения — — — — — — — — — —
A- TEN 60-2411 (TRACO)

2X2INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 60 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TOS 10-12SIL (TRACO)

SIP10 1 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP; P вых: 50 Вт; #: 1; U вх: 8.3.... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 60-4811N (TRACO)

2X1INCH 4 шт от пониженного входного напряжения — — — — — — — — — —

Файлы 4

показать свернуть
DC/DC Converters TEN 40WI Series, 40 Watt UL 60950-1 UL 62368-1 Features ◆ High power density: 40W in 2”x2”x0.4” metal package ◆ Ultra wide 4:1 input voltage range ◆ Very high efficiency up to 87 % ◆ No minimum load required for single output models ◆ ◆ ◆ ◆ Over temperature protection Under voltage lockout Remote On/Off Shielded metal case with insulated baseplate ◆ Optional heat-sink ◆ 3-year product warranty The TEN 40WI series is a family of high performance 40W dc-dc converter modules featuring ultra wide 4:1 input voltage ranges in a compact low profile case with industry-standard footprint. A very high efficiency allows an operating temperature range of –40°C to 85°C. Further standard features include remote On/Off, output voltage trimming, over voltage protection, under voltage lockout, over temperature and short circuit protection. Typical applications for these products are battery operated equipment and distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required and space is limited on the PCB. Models Ordercode Input voltage range Output voltage Output current max. Efficiency typ. TEN 40-2410WI 3.3 VDC 10.0 A 86 % TEN 40-2411WI 5.0 VDC 8.0 A 87 % TEN 40-2412WI 9 – 36 VDC 12 VDC 3.35 A 87 % TEN 40-2413WI (24 VDC nominal) 15 VDC 2.65 A 87 % TEN 40-2422WI ±12 VDC ±1.65 A 86 % TEN 40-2423WI ±15 VDC ±1.35 A 86 % TEN 40-4810WI 3.3 VDC 10.0 A 86 % TEN 40-4811WI 5.0 VDC 8.0 A 88 % TEN 40-4812WI 18 – 75 VDC 12 VDC 3.35 A 87 % TEN 40-4813WI (48 VDC nominal) 15 VDC 2.65 A 87 % TEN 40-4822WI ±12 VDC ±1.65 A 86 % TEN 40-4823WI ±15 VDC ±1.35 A 86 % http://www.tracopower.com Page 1 of 4 PDF
Документация на TEN 40-2411WI

Дата модификации: 28.10.2021

Размер: 422.5 Кб

4 стр.

Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters TEN 40WI Series, 40 Watt UL 60950-1 Features ◆ High power density: 40W in 2”x2”x0.4” metal package ◆ Ultra wide 4:1 input voltage range ◆ Very high efficiency up to 87 % ◆ No minimum load required for single output models ◆ ◆ ◆ ◆ Over temperature protection Under voltage lockout Remote On/Off Shielded metal case with insulated baseplate ◆ Optional heat-sink ◆ 3-year product warranty The TEN 40WI series is a family of high performance 40W dc-dc converter modules featuring ultra wide 4:1 input voltage ranges in a compact low profile case with industry-standard footprint. A very high efficiency allows an operating temperature range of –40°C to 85°C. Further standard features include remote On/Off, output voltage trimming, over voltage protection, under voltage lockout, over temperature and short circuit protection. Typical applications for these products are battery operated equipment and distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required and space is limited on the PCB. Models Ordercode Input voltage range Output voltage Output current max. Efficiency typ. TEN 40-2410WI 3.3 VDC 10.0 A 86 % TEN 40-2411WI 5.0 VDC 8.0 A 87 % TEN 40-2412WI 9 – 36 VDC 12 VDC 3.35 A 87 % TEN 40-2413WI (24 VDC nominal) 15 VDC 2.65 A 87 % TEN 40-2422WI ±12 VDC ±1.65 A 86 % TEN 40-2423WI ±15 VDC ±1.35 A 86 % TEN 40-4810WI 3.3 VDC 10.0 A 86 % TEN 40-4811WI 5.0 VDC 8.0 A 88 % TEN 40-4812WI 18 – 75 VDC 12 VDC 3.35 A 87 % TEN 40-4813WI (48 VDC nominal) 15 VDC 2.65 A 87 % TEN 40-4822WI ±12 VDC ±1.65 A 86 % TEN 40-4823WI ±15 VDC ±1.35 A 86 % http://www.tracopower.com Page 1 of 4 PDF
Документация на серию TEN40WI

TEN40

Дата модификации: 29.06.2012

Размер: 303.9 Кб

4 стр.

DC/DC Converters TEN 40WI Series, 40 Watt RoHS compliant pending Features ◆ High Power Density: 40W in 2”x2”x0.4” Metal Package ◆ Ultra wide 4:1 Input Voltage Range ◆ Very high Efficiency up to 88% ◆ No Minimum Load required for Single Output Models ◆ ◆ ◆ ◆ Over Temperature Protection Under Voltage Lockout Remote On/Off Shielded metal Case with insulated Baseplate ◆ Optional Heatsink ◆ Lead free Design - RoHS compliant ◆ 3 Years Product Warranty The TEN 40WI series is a family of high performance 40W dc-dc converter modules featuring ultra wide 4:1 input voltage ranges in a compact low profile case with industry-standard footprint. A very high efficiency allows an operating temperature range of –40°C to 85°C. Further standard features include remote On/Off, output voltage trimming, over voltage protection, under voltage lockout, over temperature and short circuit protection. Typical applications for these products are battery operated equipment and distributed power architectures in communication and industrial electronics, everywhere where isolated, tightly regulated voltages are required and space is limited on the PCB. Models Ordercode Input voltage range Output voltage Output current max. Efficiency typ. TEN 40-2410WI 3.3 VDC 10.0 A 86 % TEN 40-2411WI 5.0 VDC 8.0 A 88 % TEN 40-2412WI 9 – 36 VDC 12 VDC 3.35 A 88 % TEN 40-2413WI (24 VDC nominal) 15 VDC 2.65 A 88 % TEN 40-2422WI ± 12 VDC ± 1.65 A 88 % TEN 40-2423WI ± 15 VDC ± 1.35 A 88 % TEN 40-4810WI 3.3 VDC 10.0 A 86 % TEN 40-4811WI 5.0 VDC 8.0 A 88 % TEN 40-4812WI 18 – 75 VDC 12 VDC 3.35 A 88 % TEN 40-4813WI (48 VDC nominal) 15 VDC 2.65 A 88 % TEN 40-4822WI ± 12 VDC ± 1.65 A 88 % TEN 40-4823WI ± 15 VDC ± 1.35 A 88 % http://www.tracopower.com Page  of 4 PDF
Документация на серию TEN40WI

TEN40

Дата модификации: 06.10.2006

Размер: 198.5 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
