TEN 40-2422

TRACO
DC/DC конвертор: PCB 2"x2"; 40 Вт; Выходов 2: 12В / 1.8А, -12В / 1.8А; Вход: 18...36 [24] В; -40...85 °C
развернуть ▼ свернуть ▲
Фотография серии TEN40

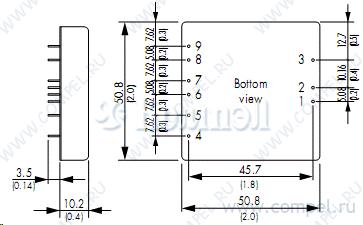

Чертеж серии TEN40



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×50.8×10.16 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
