TEN 40-4823WIR

TRACO
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing...
развернуть ▼ свернуть ▲

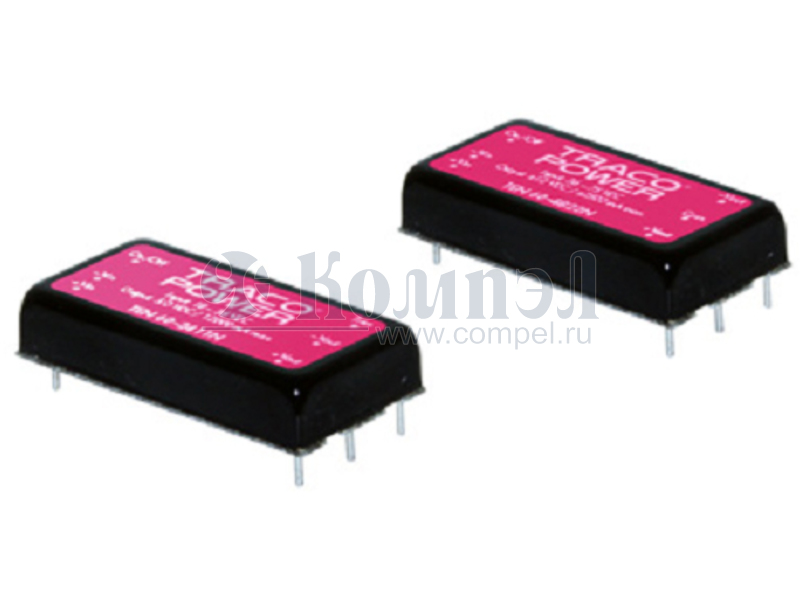

Фотография серии TEN40WIR

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 50.8×25.4×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- TEN 40-4823WIE (TRACO)

— — — — — — — — — —
A- TEN 40-4823WI (TRACO)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх:... подстройка выхода, дистанционное управление — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-2423 (TRACO)

2X2INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-2423E (TRACO)

— — — — — — — — — —
A- TEN 40-2423N (TRACO)

2X1INCH 1 шт короткого замыкания, превышения напряжения — — — — — — — — —
A- TEN 40-2423WI (TRACO)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх:... подстройка выхода, дистанционное управление — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-2423WIE (TRACO)

— — — — — — — — — —
A- TEN 40-2423WIN (TRACO)

2X1INCH 3 шт короткого замыкания, перенапряжения, перегрева — — — — — — — —
A- TEN 40-2423WIR (TRACO)

2X1INCH в линейках 10 шт короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-2432 (TRACO)

2X2INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 3; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-4823 (TRACO)

2X2INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-4823E (TRACO)

— — — — — — — — — —
A- TEN 40-7223WIR (TRACO)

2X1INCH в линейках 10 шт короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 40-4832 (TRACO)

2X2INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 3; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — Защита от КЗ: продолжительная с автовосстановлением. Указаны шумы на первом выходе
A- TEQ 40-2423WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- TEQ 40-4823WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- TEQ 40-7223WIR (TRACO)

— 2 шт КЗ, перегрузка, перенапряжение — — — — — — — — —
A- THR 40-7223WI (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — — —
A- TEN 60-1223N (TRACO)

2X1INCH от пониженного входного напряжения — — — — — — — — —
A- TEN 60-2423N (TRACO)

2X1INCH 3 шт от пониженного входного напряжения — — — — — — — — —
A- TEN 60-2423WIN (TRACO)

2X1INCH подстройка выхода, дистанционное управление — — — — — — — —
A- TEN 60-2423WIR (TRACO)

— — — — — — — — — —
A- TEN 60-4823WIR (TRACO)

— — — — — — — — — —
A- TEN 60-7223WIR (TRACO)

— — — — — — — — — —
A- TEN 40-1223 (TRACO)

2X2INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 40 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением

Файлы 2

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters TEN 40WIR Series, 40 Watt CB ing nd e p UL 60950-1 UL 60950-1 Scheme Features ◆ 2” x 1” metal package ◆ Ultra wide 4:1 input voltage range 9–36, 18–75, 43–160 VDC ◆ EN 50155 approval for railway applications ◆ Thermal shock and vibration resistant according EN 61373 ◆ High efficiency up to 92% ◆ No minimum load required ◆ Operating temperature range –40°C to +85°C ◆ ◆ ◆ ◆ ◆ Under voltage lock-out circuit Remote On/Off Output voltage adjustable Lead free design, RoHS compliant 3-year product warranty The TEN 40WIR series is a family of high performance 40 Watt dc/dc converter modules featuring ultra wide 4:1 input voltage ranges in a 2” x 1” package with industry-standard footprint. Input voltages up to 160 VDC, excellent EMC characteristics and EN 50155 approval make this product the best choice for many demanding applications in railroad and transportation systems. Further standard features include remote On/Off, over voltage protection, under voltage lockout and short circuit protection. Low input current characteristics at minimal load make these converters also the ideal solution for battery-operated systems. Typical applications are in wireless networks, telecom/datacom, industry control systems and measurement equipments. Models Order code TEN 40-2410WIR TEN 40-2411WIR TEN 40-2412WIR TEN 40-2413WIR TEN 40-2415WIR TEN 40-2422WIR TEN 40-2423WIR TEN 40-4810WIR TEN 40-4811WIR TEN 40-4812WIR TEN 40-4813WIR TEN 40-4815WIR TEN 40-4822WIR TEN 40-4823WIR TEN 40-7210WIR TEN 40-7211WIR TEN 40-7212WIR TEN 40-7213WIR TEN 40-7215WIR TEN 40-7222WIR TEN 40-7223WIR http://www.tracopower.com Input voltage range 9 – 36 VDC (24 VDC nominal) 18 – 75 VDC (48 VDC nominal) 43 – 160 VDC (110 VDC nominal) Output voltage Output current max. Efficiency typ. 3.3 VDC 5.0 VDC 12 VDC 15 VDC 24 VDC ±12 VDC ±15 VDC 3.3 VDC 5.0 VDC 12 VDC 15 VDC 24 VDC ±12 VDC ±15 VDC 3.3 VDC 5.0 VDC 12 VDC 15 VDC 24 VDC ±12 VDC ±15 VDC 10‘000 mA 8000 mA 3333 mA 2666 mA 1666 mA ±1666 mA ±1333 mA 10‘000 mA 8000 mA 3333 mA 2666 mA 1666 mA ±1666 mA ±1333 mA 10‘000 mA 8000 mA 3333 mA 2666 mA 1666 mA ±1666 mA ±1333 mA 90 % 91 % 91 % 91 % 91 % 90 % 90 % 90 % 91 % 92 % 92 % 91 % 90 % 90 % 88 % 89 % 90 % 90 % 90 % 89 % 89 % Page 1 of 4 PDF
Документация на серию TEN40WIR

Дата модификации: 19.10.2012

Размер: 299.5 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
