TEN 5-2422

TRACO
DC-DC, 6Вт, Uвх=18-36B, два выхода +/-12В / +/-250мА, изоляция 1500DC, DIL-24 32х10.2х20.3 мм, -40...+75°С
развернуть ▼ свернуть ▲
Фотография серии TEN5

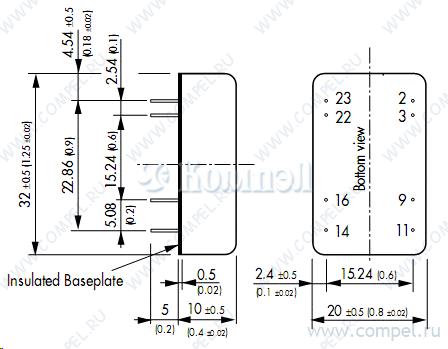

Чертеж серии TEN5



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 32×20.3×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
