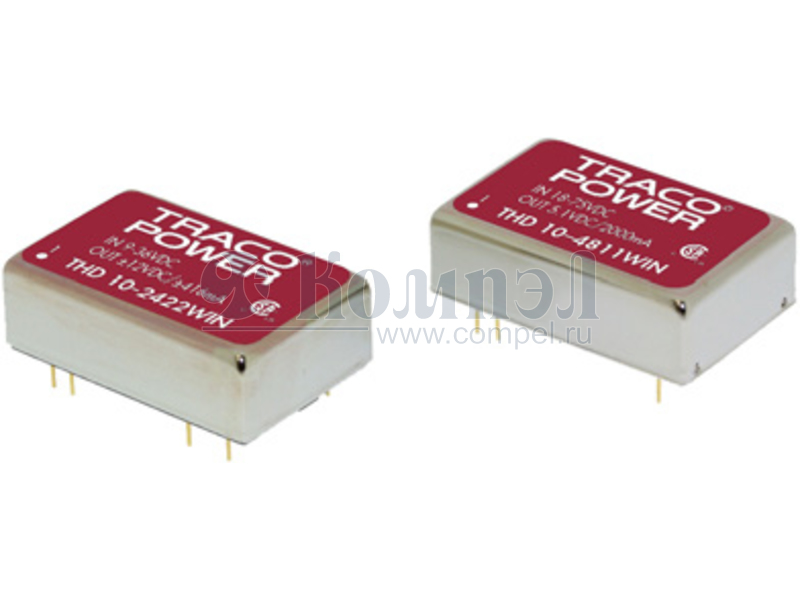

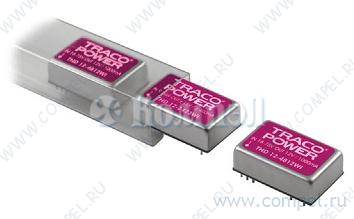

THD 10-2422WIN

TRACO
DC/DC Converter THD 10WIN Series, 10 Watt • • UItra wide 4:1 input voltage range • • High efficiency up to 87% • • • I/O isolation 1’500 VDC Internal EMI-filter meets EN 55022, Class A without external components Operating temperature range –40°C to +85°C UL 62368-1 IEC 62368-1 The THD 10WIN series is designed for an optimized cost/performance ratio of DC/DC converters with output powe...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 31.8×20.3×10.2 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 31

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- TEN 8-2422WI (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 9..... короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- RP12-2412DAW (RECOM)

DIP2410

 — — — — — — — — EN55024, light industry level, criteria A —
A- TEN 12-2422 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 10-4822 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-1222 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 9..... короткого замыкания, перегрузки — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 10-1222 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-2422 (TRACO)

DIP2410 в линейках 10 шт короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-4822 (TRACO)

DIP2410 в линейках 10 шт короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 10-2422 (TRACO)

2X1INCH 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- REC8-2412DRWZ/H3/A/M (RECOM)

DIP2410 — — — — — — — — —
A- RP08-2412DAW (RECOM)

DIP2410

 — — — — — — — — —
A- REC10-2412DRWZ/H2/A/M (RECOM)

DIP2410

 — — — — — — — — —
A- URA2412ZP-10WR3 (MORNSUN)

— в линейках 100 шт

 — — — — — — —
A- THD 15-2422WIN (TRACO)

DIP-24 1 шт — — — — — — — —
A- THD 12-2422WI (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9.... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-4822WI (TRACO)

DIP2410 1 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 18.... короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 12-4822 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-1222 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 10-2422WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- TEN 15-2422 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 10-4822WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- TEN 15-2422WI (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THD 10-1222N (TRACO)

DIP2410

 — — — — — — — — —
A- TEN 15-4822WI (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 10-7222WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- THD 10-2422N (TRACO)

DIP2410 1 шт

 — — — — — — — — —
A- THN 15-2422WI (TRACO)

— 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 15 Вт; #: 2; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — DC/DC CONVERTER, 12V, 15W; DC / DC Converter O/P Type:Fixed; No. of Outputs:2; Input Voltage:9V to 36V; Power Rating:15W; Output Voltage:12V; Output Current:625mA; Output Voltage 2:-12V; Output Current 2:-625mA ;RoHS Compliant: Yes
A- THN 15-2422WIR (TRACO)

— дистанционные вкл.,/выкл., регулируемый выход — — — — — — — —
A- THD 10-4822N (TRACO)

DIP2410

 — — — — — — — — —
A- THD 10-4822WIN (TRACO)

DIP2410

 — — — — — — — — — —
A- THN 15-4822WI (TRACO)

— 1 шт дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — —

Файлы 3

показать свернуть
DC/DC Converter THD 10WIN Series, 10 Watt • • UItra wide 4:1 input voltage range • • High efficiency up to 87% • • • I/O isolation 1’500 VDC Internal EMI-filter meets EN 55022, Class A without external components Operating temperature range –40°C to +85°C UL 62368-1 IEC 62368-1 The THD 10WIN series is designed for an optimized cost/performance ratio of DC/DC converters with output power of 10 Watt. They come with an internal EMI-filter to meet EN 55022, class A without external components. General features like no minimum load requirement, overload protection and high efficiency make these converters easy to design in. With the popular DIP-24 standard package they are also a drop in replacement for many cost critical applications. Overload protection 3-year product warranty Models Order Code Input Voltage Range THD 10-2410WIN THD 10-2411WIN THD 10-2412WIN THD 10-2413WIN THD 10-2415WIN THD 10-2422WIN THD 10-2423WIN THD 10-4810WIN THD 10-4811WIN THD 10-4812WIN THD 10-4813WIN THD 10-4815WIN THD 10-4822WIN THD 10-4823WIN www.tracopower.com 9 - 36 VDC (24 VDC nom.) 18 - 75 VDC (48 VDC nom.) Output 1 Output 2 Vnom Imax 3.3 VDC 5.1 VDC 12 VDC 15 VDC 24 VDC +12 VDC +15 VDC 3.3 VDC 5.1 VDC 12 VDC 15 VDC 24 VDC +12 VDC +15 VDC 2'700 mA 2'000 mA 833 mA 666 mA 416 mA 416 mA 333 mA 2'700 mA 2'000 mA 833 mA 666 mA 416 mA 416 mA 333 mA September 16, 2021 Vnom Efficiency Imax –12 VDC –15 VDC 416 mA 333 mA –12 VDC –15 VDC 416 mA 333 mA typ. 86 % 85 % 87 % 87 % 87 % 87 % 87 % 86 % 85 % 87 % 87 % 87 % 87 % 87 % Page 1 / 4 PDF
Документация на THD 10-2422WIN

THD 10WIN Datasheet 10 Watt DC/DC converter, industrial, 4:1 input, encapsulated, DIP-24

Дата модификации: 16.09.2021

Размер: 943.1 Кб

4 стр.

Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters THD 10WIN Series, 10 Watt CB Scheme IEC 60950-1 UL 60950-1 Features ◆ UItra wide 4:1 input voltage range ◆ Internal EMI-filter meets EN 55022, class A without external components ◆ High efficiency up to 87% ◆ Operating temperature range –40°C to +85°C ◆ ◆ ◆ ◆ No minimum load required I/O isolation 1’500 VDC Overload protection 3-year product warranty The THD 10WIN series is designed for an optimized cost/performance ratio of DC/DC converters with output power of 10 Watt. They come with an internal EMI-filter to meet EN55022, class A without external components. General features like no minimum load requirement, overload protection and high efficiency make these converters easy to design in. With the popular DIP-24 standard package they are also a drop in replacement for many cost critical applications. Models Order code Input voltage Output voltage range Output current Efficiency typ. max. THD 10-2410WIN 3.3 VDC 2700 mA 86 % THD 10-2411WIN 5.1 VDC 2000 mA 85 % THD 10-2412WIN 9 – 36 VDC 12 VDC 833 mA 87 % THD 10-2413WIN (24 VDC nominal) 15 VDC 666 mA 87 % THD 10-2415WIN 24 VDC 416 mA 87 % THD 10-2422WIN ±12 VDC ±416 mA 87 % THD 10-2423WIN ±15 VDC ±333 mA 87 % THD 10-4810WIN 3.3 VDC 2700 mA 86 % THD 10-4811WIN 5.1 VDC 2000 mA 85 % THD 10-4812WIN 18 – 75 VDC 12 VDC 833 mA 87 % THD 10-4813WIN (48 VDC nominal) 15 VDC 666 mA 87 % 24 VDC 416 mA 87 % THD 10-4815WIN THD 10-4822WIN ±12 VDC ±416 mA 87 % THD 10-4823WIN ±15 VDC ±333 mA 87 % http://www.tracopower.com Page 1 of 3 PDF
Документация на серию THD10WIN

datasheet

Дата модификации: 28.04.2016

Размер: 146 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
