THD 12-1223

TRACO
DC/DC конвертор: PCB DIP24; 12 Вт; Выходов 2: 15В / 0.4А, -15В / 0.4А; Вход: 9...18 [12] В; -40...85 °C
развернуть ▼ свернуть ▲

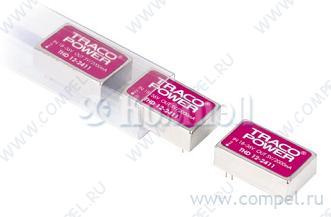

Фотография серии THD12

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 31.8×20.3×10.2 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 26

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- DKA15A-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- VRA1215ZP-10WR3 (MORNSUN)

—

 — — — — — — — —
A- DKE15B-15 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- VRA2415LD-20WR3 (MORNSUN)

2X1INCH в линейках 10 шт

 — — — — — — —
A- VRA2415ZP-10WR3 (MORNSUN)

— в линейках 200 шт

 — — — — — — — —
A- URA2415LD-20WR3 (MORNSUN)

2X1INCH 1 шт — — — — — — —
A- TEN 20-2423 (TRACO)

2X1INCH в линейках 10 шт — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THD 15-2423WIN (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 15 Вт; #: 2; U вх: 9.... — — — — — — — —
A- NSD10-12D15 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... перегрузки, перенапряжения, перегрева — — — — — —
A- NSD15-12D15 (MW)

2X15INCH на поддоне 30 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... перегрузки, перенапряжения, перегрева — — — — — —
A- NSD15-48D15 (MW)

2X15INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... подстройка выхода, компенсация на проводах перегрузки, перенапряжения, перегрева — — — — — —
A- URA2415ZP-10WR3 (MORNSUN)

— 1 шт

 — — — — — — —
A- DKE10B-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- DKA15B-15 (MW)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- DKE15A-15 (MW)

2X2INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки — — — — — — — —
A- DKM10A-15 (MW)

— короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DKM10B-15 (MW)

— 2 шт короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DKM10E-15 (MW)

— короткого замыкания, перегрузки, перенапряжения, пониженного входного напряжения — — — — — — —
A- DKMW20F-15 (MW)

—

 —
A- DKMW20G-15 (MW)

—

 —
A- DCW12A-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- DCW12B-15 (MW)

DIP2410

 короткого замыкания, перегрузки — — — — — —
A- URA2415XLD-20WR3 (MORNSUN)

—

 — — — — — — — — — — — — — — — —
A- URA2415XLD-20WR3A4S (MORNSUN)

—

 — — — — — — — — — — — — — — — —
A- URA2415XYMD-15WR3 (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — —
A- URA2415XYMD-20WR3 (MORNSUN)

—

 от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения — — — — — —

Файлы 3

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters THD 12 Series, 12 Watt Features ◆ High power density ◆ DIP-24 metal package ◆ Wide 2:1 input range ◆ Very high efficiency up to 88% ◆ I/O isolation 1500V ◆ Input filter to meet EN 55022, class A ◆ Remote On/Off ◆ Under voltage lock-out circuit ◆ Shielded metal case with insulated Baseplate ◆ Continuous short-circuit protection ◆ Operating temp. range –40°C to +85°C (with derating) ◆ Lead free design, RoHS compliant ◆ 3-year product warranty The THD-12 series is a range of high performance, isolated 12W dc/dc converters. They come in a low profile, DIP-24 package with standard industry pin-out. Overload and overvoltage protection as well as remote On/Off are included as standard. Built-in filters for both input and output minimizes the need of external filtering. Full SMD-design with exclusive use of ceramic capacitors guarantees a high reliability and long product lifetime. Typical applications for these converters are industrial electronics, instrumentation, data communication systems and battery operated equipment with limited space available on the PCB. Models Order code Input voltage range THD 12-1209 THD 12-1210 THD 12-1211 THD 12-1212 9 – 18 VDC (nominal 12 VDC) Output voltage Output current max. Efficiency typ. 2.5 VDC 3‘500 mA 82 % 3.3 VDC 3‘500 mA 84 % 5.1 VDC 2’400 mA 86 % 12 VDC 1‘000 mA 86 % THD 12-1222 ±12 VDC ±500 mA 87 % THD 12-1223 ±15 VDC ±400 mA 87 % THD 12-2409 2.5 VDC 3‘500 mA 83 % THD 12-2410 3.3 VDC 3‘500 mA 85 % 5.1 VDC 2’400 mA 87 % 12 VDC 1‘000 mA 87 % THD 12-2422 ±12 VDC ±500 mA 88 % THD 12-2423 ±15 VDC ±400 mA 88 % THD 12-4809 2.5 VDC 3‘500 mA 83 % 3.3 VDC 3‘500 mA 85 % 5.1 VDC 2’400 mA 87 % 12 VDC 1‘000 mA 87 % THD 12-4822 ±12 VDC ±500 mA 88 % THD 12-4823 ±15 VDC ±400 mA 88 % THD 12-2411 THD 12-2412 18 – 36 VDC (nominal 24 VDC) THD 12-4810 THD 12-4811 THD 12-4812 http://www.tracopower.com 36 – 75 VDC (nominal 48 VDC) Page 1 of 3 PDF
Документация на серию THD12

THD12

Дата модификации: 20.04.2012

Размер: 125 Кб

3 стр.

DC/DC Converters THD 12 Series, 12 Watt RoHS compliant Features ◆ Highest Power Density: 12W in DIL-24 Package! ◆ ◆ ◆ ◆ Wide 2:1 Input Range Very high Efficiency up to 88% I/O-Isolation 1500V Input Filter meets EN 55022A without ext. Components ◆ Remote On/Off ◆ Shielded Metal Case with insulated Baseplate ◆ Continuous Short-Circuit Protection ◆ Operating Temp. Range -40°C to +85°C (with Derating) ◆ Lead free Design, RoHS compliant ◆ 3 Year Product Warranty The THD-12 series is a range of high performance, isolated 12W dc/dc converters. They come in a low profile, DIL-24 package with standard industry pin-out. Overload and overvoltage protection as well as remote On/Off are included as standard. Built-in filters for both input and output minimizes the need of external filtering. Full SMD-design with exclusive use of ceramic capacitors guarantees a high reliability and long product lifetime. Typical applications for these converters are industrial electronics, instrumentation, data communication systems and battery operated equipment with limited space available on the PCB. Models Output voltage Output current max. Efficiency typ. THD 12-1209 Order code 2.5 VDC 3‘500 mA 82 % THD 12-1210 3.3 VDC 3‘500 mA 84 % THD 12-1211 5.1 VDC 2’400 mA 86 % THD 12-1212 Input voltage range 9 – 18 VDC 12 VDC 1‘000 mA 86 % THD 12-1222 ±12 VDC ±500 mA 87 % THD 12-1223 ±15 VDC ±400 mA 87 % THD 12-2409 2.5 VDC 3‘500 mA 83 % THD 12-2410 3.3 VDC 3‘500 mA 85 % 5.1 VDC 2’400 mA 87 % 12 VDC 1‘000 mA 87 % THD 12-2422 ±12 VDC ±500 mA 88 % THD 12-2423 ±15 VDC ±400 mA 88 % THD 12-4809 2.5 VDC 3‘500 mA 83 % THD 12-4810 3.3 VDC 3‘500 mA 85 % THD 12-4811 5.1 VDC 2’400 mA 87 % 12 VDC 1‘000 mA 87 % THD 12-4822 ±12 VDC ±500 mA 88 % THD 12-4823 ±15 VDC ±400 mA 88 % THD 12-2411 THD 12-2412 THD 12-4812 http://www.tracopower.com 18 – 36 VDC 36 – 75 VDC Page  of 3 PDF
Документация на серию THD12

THD12

Дата модификации: 15.10.2007

Размер: 94 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
