THN 15-2411

TRACO
DC/DC конвертор: PCB 1"x1"; 15 Вт; Выход 5В / 3А; Вход: 18...36 [24] В; -40...85 °C
развернуть ▼ свернуть ▲

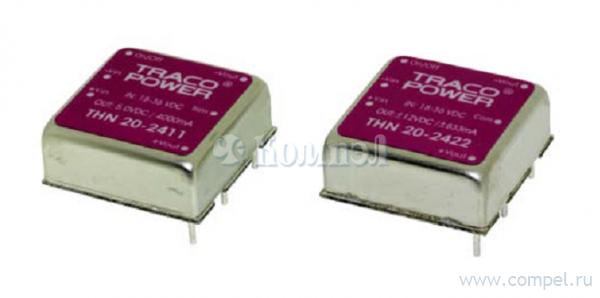

Фотография серии THN15

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности дистанционные вкл./выкл., регулировка выхода
Комплекс защит короткого замыкания, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 25.4×25.4×9.9 мм
Рабочая температура
Примечания Защита от КЗ: продолжительная с автовосстановлением
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 46

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= VRB2405YMD-15WR3 (MORNSUN)

— в линейках 6 шт

 — — — — — — — — —
P- THN 15-2411WI (TRACO)

— в линейках 10 шт дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- RP15-2405DAW (RECOM)

2"x1"(stand)

 — — — — — — — — —
A- URA4805YMD-20WR3 (MORNSUN)

—

 — — — — — — —
A- SKM15B-05 (MW)

— в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 15 Вт; #: 1; U вх: 18...36 В... короткого замыкания, перегрузки, перенапряжения — — — — — — —
A- VRB2405YMD-20WR3 (MORNSUN)

— в линейках 62 шт

 — — — — — — — — — —
A- URB4805YMD-20WR3 (MORNSUN)

— 1 шт

 — — — — — — — — —
A- URB2405XYMD-20WR3 (MORNSUN)

— в линейках 10 шт — — — — — — — — — — —
A- URB2405YMD-15WR3 (MORNSUN)

— в линейках 2 шт

 — — — — — — — — — — —
A- URB2405YMD-20WR3 (MORNSUN)

— 1 шт

 — — — — — — — — —
A- URA4805YMD-15WR3 (MORNSUN)

—

 — — — — — — —
A- THL 25-2411WI (TRACO)

— в линейках 10 шт

 — — — — — — — — — —
A- URA2405YMD-15WR3 (MORNSUN)

— в линейках 25 шт

 — — — — — — —
A- URA2405YMD-20WR3 (MORNSUN)

—

 — — — — — — —
A- THN 15-2411WIR (TRACO)

— в линейках 10 шт дистанционные вкл.,/выкл., регулируемый выход — — — — — — — — — —
A- THN 15-2421WIR (TRACO)

— дистанционные вкл.,/выкл., регулируемый выход — — — — — — — —
A- THN 15-4811WIR (TRACO)

— дистанционные вкл.,/выкл., регулируемый выход — — — — — — — — — —
A- THN 15-4821WI (TRACO)

— дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — —
A- THN 15-4821WIR (TRACO)

— дистанционные вкл.,/выкл., регулируемый выход — — — — — — — —
A- THN 20-2411 (TRACO)

— в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 20 Вт; #: 1; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THL 20-2411WI (TRACO)

— в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — —
A- THL 20-4811WI (TRACO)

— в линейках 10 шт — — — — — — — — — —
A- RP15-2405SA (RECOM)

—

 — — — — — — — — — —
A- DDR-15G-5 (MW)

— в коробках 80 шт КЗ, переполюсовки, пониженного входного напряжения — — — — — — — — —
A- AM20EW-2405S-NZ (AIMTEC)

— в линейках 3 шт

 — — — — — — — — —
A- SD-15A-5 (MW)

— в коробках 60 шт короткого замыкания, перегрузки, перенапряжения — — — — — — — — —
A- MDS15A-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS15C-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20A-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20B-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- MDS20C-05 (MW)

— в линейках 18 шт — — — — — — — — —
A- NSD15-12S5 (MW)

2X15INCH на поддоне 180 шт Преобразователь напряжения DC-DC на плату. 15Вт,Uвх=9.4-36В, Uвых=5В/3А,изоляция 1.5КВ ... перегрузки, перенапряжения, перегрева — — — — — — — —
A- PSD-15B-5 (MW)


PSD-15B-05 (MW) 		— 1 шт DC-DC модульный преобразователь - Монтаж: открытый; P вых: 15 Вт; #: 1; U вх: 18...36 В... короткого замыкания, перегрузки, перенапряжения — — — — — — — — — —
A- RSDW20UW-05 (MW)

2X1INCH 1 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- SKA20A-05 (MW)

2X1INCH 1 шт DC/DC-Conv 9-18V:+5V 4000mA 20W короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- AM20E-2405SZ (AIMTEC)

— 1 шт

 — — — — — — — — —
A- URB4805YMD-15WR3 (MORNSUN)

— в линейках 10 шт

 — — — — — — — — — — —
A- VCB4805SBO-20WR3 (MORNSUN)

— 10 шт КЗ, перегрев, от пониженного входного напряжения — — — — — — — — — — —
A- TEN 12-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 1; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-2411 (TRACO)

2X1INCH в линейках 10 шт — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2411 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-4811WIN (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 25-2411 (TRACO)

2X16INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.6 inch; P вых: 25 Вт; #: 1; U в... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-1211 (TRACO)

— в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 15 Вт; #: 1; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- AM15E-2405SZ (AIMTEC)

2X1INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 1; U вх:... — — — — — — — — —
A- SKA15A-05 (MW)

2X1INCH в линейках 10 шт короткого замыкания, перегрузки — — — — — — — — — —

Файлы 4

показать свернуть
DC/DC Converter THN 15 Series, 15 Watt • Smallest encapsulated 15 W Converter! Ultra compact size: 1.0" x 1.0" x 0.4" • Shielded metal case with isolated baseplate • Wide 2:1 input ranges: 9-18, 18-36 or 36-75 VDC • • • • Output voltage Trim • • • Remote On/Off control UL 62368-1 IEC 62368-1 I/O isolation voltage 1600 VDC Very high efficiency up to 88% Operating temp. range: –40°C to +85°C Industry standard pinout 3-year product warranty The THN 15 series is the latest generation of high performance DC/DC converter modules setting new standards concerning power density. This product with 15 W comes in a encapsulated, shielded metal package with dimensions of only 1.0" x 1.0" x 0.4" and occupies 50% (!) less board space. All models have wide 2:1 input voltage range and precisely regulated, isolated output voltages. Advanced circuit design provides high efficiency up to 88% which allows an operating temperature range of –40°C to +85°C (with derating). Further features include remote On/Off and trimmable output. Typical applications for these converters are mobile equipment, instrumentation, distributed power architectures in communication and industrial electronics and everywhere where space on PCB is critical. Models Order Code Input Voltage Range THN 15-1210 THN 15-1211 THN 15-1212 THN 15-1213 THN 15-1215 THN 15-1221 THN 15-1222 THN 15-1223 THN 15-1225 THN 15-2410 THN 15-2411 THN 15-2412 THN 15-2413 THN 15-2415 THN 15-2421 THN 15-2422 THN 15-2423 THN 15-2425 THN 15-4810 THN 15-4811 THN 15-4812 THN 15-4813 THN 15-4815 THN 15-4821 THN 15-4822 THN 15-4823 THN 15-4825 9 - 18 VDC (12 VDC nom.) 18 - 36 VDC (24 VDC nom.) 36 - 75 VDC (48 VDC nom.) Output 1 Output 2 Vnom Imax 3.3 VDC 5 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC +24 VDC 3.3 VDC 5 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC +24 VDC 3.3 VDC 5 VDC 12 VDC 15 VDC 24 VDC +5 VDC +12 VDC +15 VDC +24 VDC 4'000 mA 3'000 mA 1'300 mA 1'000 mA 625 mA 1'500 mA 625 mA 500 mA 315 mA 4'000 mA 3'000 mA 1'300 mA 1'000 mA 625 mA 1'500 mA 625 mA 500 mA 315 mA 4'000 mA 3'000 mA 1'300 mA 1'000 mA 625 mA 1'500 mA 625 mA 500 mA 315 mA Vnom Efficiency Imax –5 VDC –12 VDC –15 VDC –24 VDC 1'500 mA 625 mA 500 mA 315 mA –5 VDC –12 VDC –15 VDC –24 VDC 1'500 mA 625 mA 500 mA 315 mA –5 VDC –12 VDC –15 VDC –24 VDC 1'500 mA 625 mA 500 mA 315 mA typ. 84 % 88 % 86 % 88 % 90 % 85 % 87 % 88 % 90 % 86 % 88 % 87 % 88 % 90 % 85 % 88 % 88 % 90 % 86 % 88 % 88 % 88 % 91 % 85 % 89 % 88 % 91 % Options THN-HS1 - Optional Heat Sink: www.tracopower.com/products/thn-hs1.pdf www.tracopower.com September 17, 2021 Page 1 / 4 PDF
Документация на THN 15-1211

THN 15 Datasheet 15 Watt DC/DC converter, industrial, 2:1 input, encpasulated, 1" x 1" metal package

Дата модификации: 17.09.2021

Размер: 899.3 Кб

4 стр.

Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

DC/DC Converters THN 15 Series, 15 Watt CB Scheme Features ◆ Smallest encapsulated 15W Converter! UL 60950-1 UL 60950-1 Ultra compact size: 1.0” x 1.0” x 0.4” ◆ Shielded metal case with isolated baseplate ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ Wide 2:1 input ranges Output voltage Trim I/O isolation voltage 1500 VDC Very high efficiency up to 88% Operating temp. range : –40°C to +85°C Remote On/Off control Industry standard pinout 3-year product warranty The THN-15 series is the latest generation of high performance dc-dc converter modules setting new standards concerning power density. This product with 15W comes in a encapsulated, shielded metal package with dimensions of only 1.0”x1.0”x 0.4” and occupies 50%(!) less board space. All models have wide 2:1 input voltage range and precisely regulated, isolated output voltages. Advanced circuit design provides high efficiency up to 88% which allows a operating temperature range of –40°C to +85°C (with derating) Further features include remote On/Off and trimmable output. Typical applications for these converters are mobile equipment, instrumentation, distributed power architectures in communication and industrial electronics and everywhere where space on PCB is critical. Models Output voltage Output current max. Efficiency typ. THN 15-1210 Order code Input voltage range 3.3 VDC 4‘000 mA 84 % THN 15-1211 5.0 VDC 3‘000 mA 86 % THN 15-1212 9 – 18 VDC 12 VDC 1‘300 mA 85 % THN 15-1213 (12 VDC nominal) 15 VDC 1’000 mA 87 % THN 15-1221 ±5 VDC ±1’500 mA 85 % THN 15-1222 ±12 VDC ±625 mA 87 % THN 15-1223 ±15 VDC ±500 mA 88 % THN 15-2410 3.3 VDC 4‘000 mA 86 % THN 15-2411 5.0 VDC 3‘000 mA 86 % 1‘300 mA 87 % THN 15-2412 18 – 36 VDC 12 VDC THN 15-2413 (24 VDC nominal) 15 VDC 1’000 mA 88 % THN 15-2421 ±5 VDC ±1’500 mA 85 % THN 15-2422 ±12 VDC ±625 mA 88 % THN 15-2423 ±15 VDC ±500 mA 88 % THN 15-4810 3.3 VDC 4‘000 mA 86 % THN 15-4811 5.0 VDC 3‘000 mA 88 % THN 15-4812 36 – 75 VDC 12 VDC 1‘300 mA 88 % THN 15-4813 (48 VDC nominal) 15 VDC 1’000 mA 88 % THN 15-4821 ±5 VDC ±1’500 mA 85 % THN 15-4822 ±12 VDC ±625 mA 89 % THN 15-4823 ±15 VDC ±500 mA 88 % http://www.tracopower.com Page 1 of 4 PDF
Документация на серию THN15

THN15

Дата модификации: 14.12.2012

Размер: 235.4 Кб

4 стр.

DC/DC Converters THN 15 Series, 15 Watt CB Scheme Features ◆ Smallest encapsulated 15W Converter! UL 60950-1 UL 60950-1 Ultra compact size: 1.0” x 1.0” x 0.4” ◆ Shielded metal case with isolated baseplate ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ Wide 2:1 input ranges Output voltage Trim I/O-isolation voltage 1500 VDC Very high efficiency up to 88% Operating temp. range : -40°C to +85°C Remote On/Off control Industry standard pinout The THN-15 series is the latest generation of high performance dc-dc converter modules setting new standards concerning power density. This product with 15W comes in a encapsulated, shielded metal package with dimensions of only 1.0”x1.0”x 0.4” and occupies 50%(!) less board space. All models have wide 2:1 input voltage range and precisely regulated, isolated output voltages. Advanced circuit design provides high efficiency up to 88% which allows a operating temperature range of –40°c to +85°C (with derating) Further features include remote On/Off, trimable output and Basic Insulation. This product is fully compliant to RoHS directive. Typical applications for these converters are mobile equipment, instrumentation, distributed power architectures in communication and industrial electronics and everywhere where space on PCB is critical. 3-year product warranty Models Output voltage Output current max. Efficiency typ. THN 15-1210 Order code Input voltage range 3.3 VDC 4‘000 mA 84 % THN 15-1211 5.0 VDC 3‘000 mA 86 % THN 15-1212 9 – 18 VDC 12 VDC 1‘300 mA 85 % THN 15-1213 (12 VDC nominal) 15 VDC 1’000 mA 87 % THN 15-1221 ± 5 VDC ± 1’500 mA 85 % THN 15-1222 ± 12 VDC ± 625 mA 87 % THN 15-1223 ± 15 VDC ± 500 mA 88 % THN 15-2410 3.3 VDC 4‘000 mA 86 % THN 15-2411 5.0 VDC 3‘000 mA 86 % 12 VDC 1‘300 mA 87 % THN 15-2412 18 – 36 VDC THN 15-2413 (24 VDC nominal) 15 VDC 1’000 mA 88 % THN 15-2421 ± 5 VDC ± 1’500 mA 85 % THN 15-2422 ± 12 VDC ± 625 mA 88 % THN 15-2423 ± 15 VDC ± 500 mA 88 % THN 15-4810 3.3 VDC 4‘000 mA 86 % THN 15-4811 5.0 VDC 3‘000 mA 88 % THN 15-4812 36 – 75 VDC 12 VDC 1‘300 mA 88 % THN 15-4813 (48 VDC nominal) 15 VDC 1’000 mA 88 % THN 15-4821 ± 5 VDC ± 1’500 mA 85 % THN 15-4822 ± 12 VDC ± 625 mA 89 % THN 15-4823 ± 15 VDC ± 500 mA 88 % http://www.tracopower.com Page 1 of 3 PDF
Документация на серию THN15

THN15

Дата модификации: 05.08.2008

Размер: 213.4 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
