TSR 1-2433E

TRACO
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing...
развернуть ▼ свернуть ▲

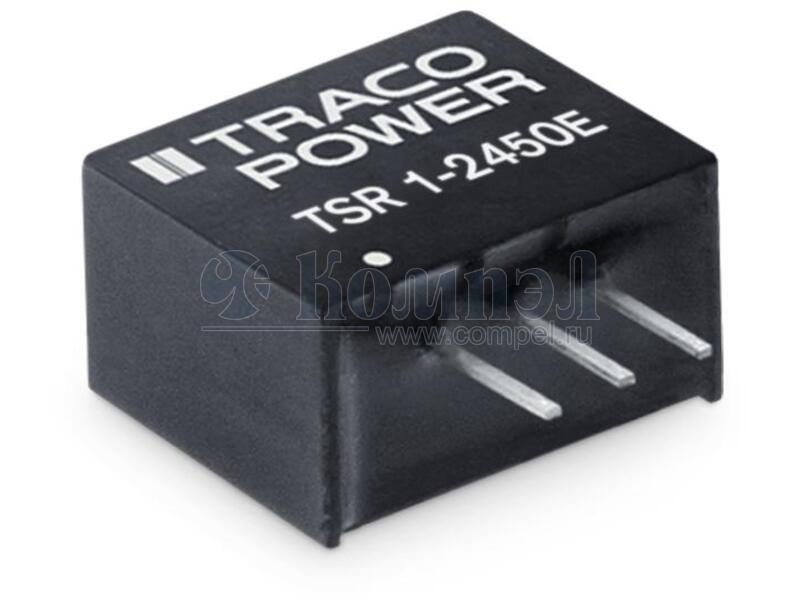

Внешний вид серии TSR1E

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 11.6×7.5×10.2 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 29

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- K7803-1000R3 (MORNSUN)

SIP3 в линейках 440 шт — — — — — — — — —
A- K7803T-1000R3 (MORNSUN)

SMD10 в линейках 1000 шт — — — — — — — — —
A- K7803-1000R3L (MORNSUN)

SIP3 1 шт — — — — — — — — —
A- K7803M-1000R3 (MORNSUN)

SIP3 6 шт — — — — — — — — —
A- TSR 1-2433 (TRACO)

SIP3 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- TSRN 1-2433A (TRACO)

SIP3 12 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- N7803-1PV (MW)

— 100 шт короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
A- SKMW06F-03 (MW)

1X1INCH в линейках 19 шт

 DC-DC Regulated Power Supply Module — — — — — — — —
A- SKMW06G-03 (MW)

1X1INCH в линейках 19 шт

 DC-DC Regulated Power Supply Module — — — — — — — —
A- SPBW03F-03 (MW)

— в линейках 18 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- WRB1203S-3WR2 (MORNSUN)

SIP87 в линейках 30 шт — — — — — — — — —
A- WRB2403P-3WR2 (MORNSUN)

— в линейках 50 шт

 — — — — — — — — — — —
A- WRB2403ZP-3WR2 (MORNSUN)

— 1 шт — — — — — — — — EN55024, light industry level, criteria A —
A- WRB4803S-3WR2 (MORNSUN)

SIP87 в линейках 20 шт — — — — — — — — —
A- K78L03-1000R3 (MORNSUN)

SIP3 1 шт — — — — — — — — —
A- K7803MT-1000R4 (MORNSUN)

— 7 шт ультра-компактный, неизолированный — — — — — — — — —
A- TMR 3-2410 (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 1; U вх: 18..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TDN 3-4810WISM (TRACO)

SMD5 в линейках 10 шт — — — — — — — — — —
A- TSRN 1-2433 (TRACO)

SIP3 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- TSRN 1-2433SM (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 3.3 Вт; #: 1; U вх: 4.6... короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- TEN 3-2410 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 18.... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THL 3-2410WI (TRACO)

DIP-16 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP; P вых: 3 Вт; #: 1; U вх: 9...3... — — — — — — — — — —
A- R-78E3.3-1.0 (RECOM)

SIP3 в линейках 42 шт — — — — — — — — — —
A- PEN5-243R3E2:1LF (PEAK)

DIP2410 в линейках 10 шт

 — — — — — — — — — Суффикс LF означает отсутствие свинца
A- SPBW03G-03 (MW)

— 5 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- N7803-1C (MW)

— короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
A- N7803-1CW (MW)

— короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
A- N7803-1PH (MW)

— 2 шт на плату, SIP3 открытый, угловой короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
A- SCWN03A-03 (MW)

DIP2410 7 шт короткого замыкания, перегрузки, перенапряжения — — — — — — — —

Файлы 2

показать свернуть
Baar, 11. December 2014 Cleaning Guideline Scope This guideline covers hermetically sealed board mounted Traco converters. We do not recommend washing insert moulded products, where it is difficult to get them dry inside. Please check also, if there is an additional comment about washing in the datasheet or application note of the concerned product. Note: We do generally not recommend washing or cleaning electronic components. You should avoid it, if it is not absolutely necessary. It may reduce the reliability of the involved components in your application. Board cooling prior to cleaning process Converters and their associated application PCB assemblies should not be wash-cleaned after soldering until they had the opportunity to cool within the cleaning solution temperature. This will prevent vacuum absorption of the cleaning liquid into the module between the pins and the potting during cooling. Cleaning agents Cleaning method Classification Cleaning agents Water type Deionized water Ultrasonic wave Solvent type IPA Note: In general, the liquid temperature shall be less than 60°C. Cleaning process In aqueous cleaning, it is preferred to have an in-line cleaner system consisting of several cleaning stages (prewash, wash, rinse, final rinse, and drying). Deionised (DI) water is recommended for aqueous cleaning; the minimum resistively level is 1MΩ-cm. Tap-water quality varies per region in terms of hardness, chloride, and solid contents. Therefore, the use of tap water is not recommended for aqueous cleaning. Note: The total time of ultrasonic wave shall be less than 3 minutes. Drying After cleaning, assure that everything will be dry enough, that the moisture and other potential contaminants will not be present anymore. Use an air circulating chamber (e.g. 0.5-0.7m3/s) and thermal oven at 80-100°C (during 20-120min, depending on assembling, structure, components). Handheld air guns are not recommended. It is on customer’s own responsibility to ensure all components are dry. Product post-wash external appearance The marking or date-code may fade or disappear after cleaning. That does not concern the performance of the converter. Andreas Flühler, Head of Technical Services PDF
Рекомендации по промывке и сушке

Cleaning Guideline

Дата модификации: 02.02.2021

Размер: 79 Кб

1 стр.

Non-Isolated DC/DC Converter (POL) • • Highly cost efficient design • Operation temperature. range –40°C to +85°C • • • • • Efficiency up to 92% TSR 1E Series, 1 A Pin compatible with LMxx linear regulators Wide input operating range 6-36 VDC Short circuit protection Excellent line / load regulation 3-year product warranty The TSR 1E is a 1 Ampere step-down switching regulator series and a drop-in replacement for inefficient 78xx linear regulators. This series comes in a standard plastic SIP-3 case and complements our existing POL portfolio with a series focusing strongly on a cost efficient design while maintaining our quality standards. The effective design allows full load operation up to +60°C ambient temperature without the need of any heat sink or forced cooling. The TSR 1E switching regulators provide other significant features over linear regulators, i.e. better output accuracy, lower standby current and no requirement of external capacitors. The TSR 1E series offers a broad application range in many environments and is especially suited for high volume projects where the series will help to reduce production cost by delivering not only a highly cost efficient but also reliable solution. Models Order Code TSR 1-2433E TSR 1-2450E www.tracopower.com Output Current max. 1'000 mA Input Voltage Range Output Voltage nom. Efficiency typ. 6 - 36 VDC (24 VDC nom.) 3.3 VDC 88 % 7 - 36 VDC (24 VDC nom.) 5 VDC 92 % May 25, 2020 Page 1 / 3 PDF
Документация на серию TSR1E

TSR 1E Datasheet 1 Amp POL converter, industrial, 6-36 VDC input, pos.-pos. circuit, cost efficient, LM78 compatible, SIP-3

Дата модификации: 25.05.2020

Размер: 811.2 Кб

3 стр.

    Публикации 2

    показать свернуть
    08 июля 2021
    статья

    Новое поколение DC/DC-преобразователей Traco: цена ниже, мощность, надежность и эффективность выше

    Алексей Катков (г. Санкт–Петербург) Модернизированные DC/DC–преобразователи Traco Power различаются типами корпуса, мощностью, величиной изоляции «вход/выход» и другими показателями, но их объединяет неизменно высокое качество,... ...читать

    15 апреля 2021
    новость

    TSR 1E и TSR 1.5E – недорогие высокоэффективные понижающие стабилизаторы (POL) от TRACO

    Компания TRACO обновила семейство понижающих стабилизаторов TSR, выпустив две новые серии TSR1E и TSR1.5E с максимальным выходным током 1 и 1,5 А, соответственно. Основной особенностью новых стабилизаторов является пониженная стоимость при... ...читать
