7M-32.000MEEQ-T

TXC Co.
Частотный резонатор - Частота: 32 МГц; PPM25°C: 10 ppm; PPMТраб: 10 ppm; Монтаж: SMD-4, No Lead (DFN, LCC); CНагр: 10 пФ; Гармоника: 1
развернуть ▼ свернуть ▲

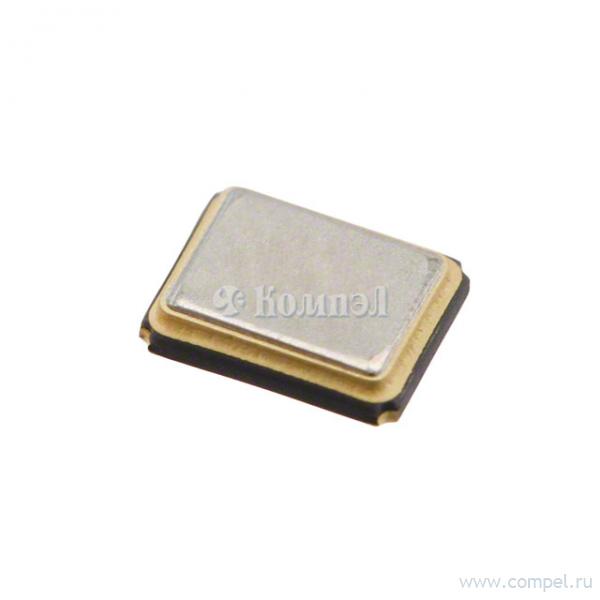

Фотография серии 7M

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Стабильность в рабочем температурном диапазоне
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 3.2×2.5×0.8 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P- 12.88652 (GEYER)

XTAL322532X25MM в ленте 1000 шт Кварцевый резонатор 32МГц в корпусе SMD. Размер 3,2х2,5х1,2, Температурный диапазон:...
P- DSX321G 32 MHz. 10ppm@25C. 15ppm@-40+85C. 50 Ohm. 12pF [1N232000AB0AD] (KDS)

— 1 шт

 — — — — — —
P- X322532MMB4SI (YXC)

XTAL322532X25MM 3000 шт

Файлы 2

показать свернуть
PDF
Документация на 7M-12.288MEEQ-T

7m

Дата модификации: 27.01.2014

Размер: 1.16 Мб

1 стр.

Quartz Crystals 3.2 x 2.5 mm SMD SEAM CRYSTAL 7M SERIES Features > Extremely small SMD type crystal units. Quartz Crystals > High precision and high frequency stability. T 260 1 1g0 > Extremely good for reducing EMI effect. > The best choice of Bluetooth, wireless communication set, DSC, PDA, and mobile phone. > RoHS Compliant / Pb Free. Electrical Specifications Item / Type 7M Frequency Range 12 ~ 54 MHz Frequency Tolerance (at 25 ºC) Frequency Stability Over Operating Temperature Range Operating Temperature Range Shunt Capacitance (C0) ± 10 ppm, or specify ± 10 ppm (-20 ~ +70 ºC), or specify - 40 ~ + 85 ºC 3 pF Max. Drive Level 1 ~ 50 μW (10 μW typical) Load Capacitance 10 pF, or specify Aging (at 25 ºC) ± 3 ppm / year Max. Storage Temperature Range - 55 ~ + 125 ºC * Please contact our sales for custom frequencies. Equivalent Series Resistance(ESR) Fundamental 12 ~ 16 MHz 100 Ω Max. 16 ~ 20 MHz 80 Ω Max. 20 ~ 54 MHz 60 Ω Max. Dimensions Units:mm Remark : Specification subject to change without prior notice. Please confirm with our sales. http://www.txccorp.com 08 PDF
Документация на серию 7M

7m

Дата модификации: 09.02.2010

Размер: 348.5 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
