IHLP2020BZER2R2M01

Vishay
Дроссель 2.2 мкГн ±20%, 5.5 А
развернуть ▼ свернуть ▲

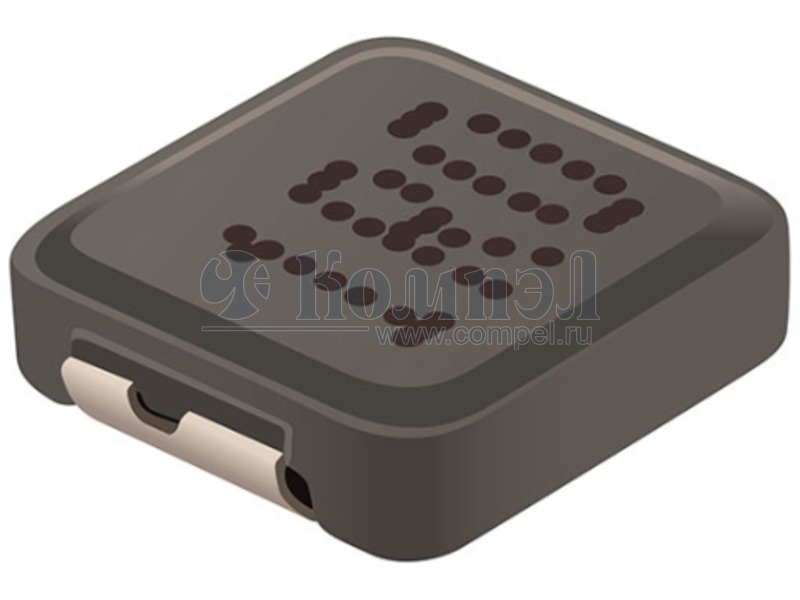

Внешний вид IHLP2020BZER2R2M01

Технические характеристики

показать свернуть
Номинальная индуктивность
Допуск индуктивности
Номинальный ток
Ток насыщения при 20°C
Магнитное экранирование
Корпус
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск Ток Насыщение Перегрев Экран Корпус Траб Примечания Карточка
товара
P= SRP5015TA-2R2M (BOURNS)

— 5 шт — Ind5.2x5.7x1.3mm,2.2uH20%4A,shdSMD
P- IHLP2020BZER2R2MA1 (VISHAY)

—

 — — —

Файлы 1

показать свернуть
IHLP-2020BZ-01 www.vishay.com Vishay Dale IHLP® Commercial Inductors, High Saturation Series FEATURES DESIGN SUPPORT TOOLS click logo to get started Models Design Tools Available Available STANDARD ELECTRICAL SPECIFICATIONS L0 INDUCTANCE ± 20 % AT 100 kHz, 0.25 V, 0 A (μH) 0.10 0.22 0.33 0.47 0.68 1.0 2.2 3.3 4.7 5.6 6.8 10 DCR TYP. 25 °C (mΩ) 3.6 4.9 7.6 8.9 11.2 18.9 45.6 79.2 108.0 113.0 139.0 184.0 DCR MAX. 25 °C (mΩ) 3.9 5.2 8.2 9.4 12.4 20.0 50.1 85.5 116.6 122.0 150.0 199.0 • Shielded construction • Lowest DCR/μH, in this package size • Handles high transient current spikes without saturation • Ultra low buzz noise, due to composite construction • Excellent DC/DC energy storage up to 5 MHz. Filter inductor applications up to SRF (see “Standard Electrical Specifications” table) • IHLP design. PATENT(S): www.vishay.com/patents • Material categorization: for definitions of compliance please see www.vishay.com/doc?99912 APPLICATIONS • • • • • • HEAT RATING SATURATION CURRENT CURRENT SRF DC TYP. DC TYP. TYP. (A) (1) (A) (2) (MHz) 17.0 45.0 239 15.0 22.0 145 12.0 25.0 125 11.5 21.0 98 10.0 15.0 77 7.0 16.0 62 4.2 9.5 39 3.3 8.5 30 2.8 5.0 28 2.5 4.5 24 2.4 4.3 21 2.3 4.0 20 PDA / notebook / desktop / server applications High current POL converters Low profile, high current power supplies Battery powered devices DC/DC converters in distributed power systems DC/DC converter for Field Programmable Gate Array (FPGA) DIMENSIONS in inches [millimeters] 0.204 ± 0.010 [5.18 ± 0.254] 0.100 ± 0.010 [2.54 ± 0.254] 0.204 ± 0.010 [5.18 ± 0.254] Typical Pad Layout (Min.) Notes • All test data is referenced to 25 °C ambient • Operating temperature range -55 °C to +125 °C • The part temperature (ambient + temp. rise) should not exceed 125 °C under worst case operating conditions. Circuit design, component placement, PWB trace size and thickness, airflow and other cooling provisions all affect the part temperature. Part temperature should be verified in the end application • Rated operating voltage (across inductor) = 50 V (1) DC current (A) that will cause an approximate ΔT of 40 °C (2) DC current (A) that will cause L to drop approximately 20 % 0 0.216 ± 0.010 [5.49 ± 0.254] 0.266 [6.756] 0.110 [2.79] 0.078 [2.0] Max. 0.116 [2.946] 0.040 ± 0.012 [1.02 ± 0.300] DESCRIPTION IHLP-2020BZ-01 4.7 μH ± 20 % ER e3 MODEL INDUCTANCE VALUE INDUCTANCE TOLERANCE PACKAGE CODE JEDEC® LEAD (Pb)-FREE STANDARD GLOBAL PART NUMBER I H L PRODUCT FAMILY P 2 0 2 0 SIZE B Z E R PACKAGE CODE 4 R INDUCTANCE VALUE 7 M TOL. 0 1 SERIES PATENT(S): www.vishay.com/patents This Vishay product is protected by one or more United States and international patents. Revision: 07-Jun-17 Document Number: 34253 1 For technical questions, contact: magnetics@vishay.com THIS DOCUMENT IS SUBJECT TO CHANGE WITHOUT NOTICE. THE PRODUCTS DESCRIBED HEREIN AND THIS DOCUMENT ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000 PDF
Документация на IHLP2020BZER2R2M01

Дата модификации: 13.10.2017

Размер: 314.1 Кб

6 стр.

    Публикации 2

    показать свернуть
    08 июня 2012
    новость

    Силовые дроссели VISHAY серии IHLP теперь дешевле

    Одно из преимуществ катушек индуктивности серии IHLP – низкое насыщение, вызванное, в первую очередь, использованием материалов, подверженных в гораздо меньшей степени негативным воздействиям, чем аналогичные изделия, изготовленные на ферритовой... ...читать

    14 декабря 2010
    новость

    Силовые дроссели серии IHLP от Vishay

    Первая партия сильноточных индуктивностей серии IHLP от компании Vishay доступна на складе КОМПЭЛ. Благодаря применению неферритных материалов, предлагаемые изделия обладают лучшими характеристиками работы в режиме насыщения по сравнению с... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
