2.42″ OLED-дисплеи с емкостной сенсорной панелью

13 ноября

автомобильная электроникамедициналабораторные приборыуниверсальное применениеWinstar Displayновостьоптоэлектроника

Теперь модуль имеет следующие характеристики: диагональ 2,4″ дюйма, изготовлен на пассивной матрице с разрешением 128×64 точек и размером пикселя 0,40×0,40 мм. В индикатор интегрированы IC-контроллер SSD1309 c поддержкой интерфейсов 6800/8080, 8 бит, I2C и четырехжильного SPI, а также чип GT911 для емкостной сенсорной панели с поддержкой I2C-интерфейса. Диапазон напряжения питания варьируется от 2,8 до 3,3 В.

WEO012864G можно применять в медицинских и измерительных приборах, в системах умного дома,  облачных/IoT и коммуникационных решениях, автомобилестроении и т.д.

Рабочая температура от -20°C до 70°C, температура хранения от -30°C до 80°C. В настоящее время индикатор доступен с белым и желтым цветом отображения информации.

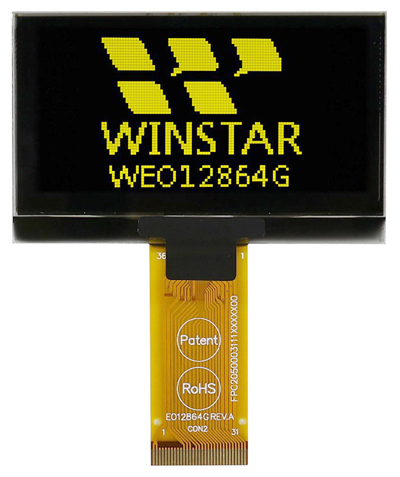

WEO012864GLPP3D00000/WEO012864GWPP3D00000
Параметр Измерения Единица
измерения
Разрешение 128 x 64 точек
Габариты 66.8 × 41.3 × 3.71 мм
Активная область 55.01 × 27.49 мм
Размер пикселя 0.40 × 0.40 мм
Шаг пикселя 0.43 × 0.43 мм
Матрица Пассивная
Цвет дисплея Монохромные
Интерфейс 8Bits 6800 8000/ SPI/ I2C
Рабочий цикл 1/64 Duty
OLED IC SSD1309
Диагональ 2.4 дюйма
CTP IC GT911
CTP Интерфейс I2C
Параметр Символы Мин. Макс. Единица
измерения
Напряжение питания логических схем VDD -0.3 3.47 В
Напряжение питания дисплея VCC 0 15 В
Диапазон рабочих температур TOP -20 70 °C
Температура хранения TSTG -30 80 °C
Параметр Символы Кондиция Мин. Тип. Макс. Единица
измерения
Напряжение питания логических схем VDD 2.8 3.0 3.3 В
Напряжение питания дисплея VCC 12.5 13 13.5 В
Вход высокого уровня VIH 0.8×VDD В
Вход низкого уровня VIL 0.2×VDD В
Выход высокого уровня VOH 0.9×VDD В
Выход низкого уровня VOL 0.1×VDD В
50% Check Board operating Current VCC =13.0V 25 36 мА
•••
