Тестируем литиевые батарейки Fanso при температуре -40°С

27 февраля

телекоммуникациисистемы безопасностиучёт ресурсовуниверсальное применениеFansoстатьяисточники питания

Продолжаем увлекательный детективный сериал, посвященный испытанию литиевых химических источников тока (ХИТ) Fanso. На этот раз участники обзавелись морозильной камерой и готовы начать испытание выбранных образцов батареек при температуре -40°С в импульсном режиме.

Периодически мы проводим тестирование литиевых батареек в различных условиях. Недавний эксперимент состоял в тестировании отдельных типов литиевых батареек Fanso в режиме постоянного разряда при нормальных условиях (25ºС). С результатами этого теста можно ознакомиться в статьях «Тестирование литиевых батареек FANSO при нормальных условиях. Часть 1/2/3».

В этой же статье мы сообщали о планах продолжить тестирование выбранных источников питания и в условиях отрицательной температуры (-40°С) в камере холода в режиме импульсного и постоянного разряда (рисунок 1).

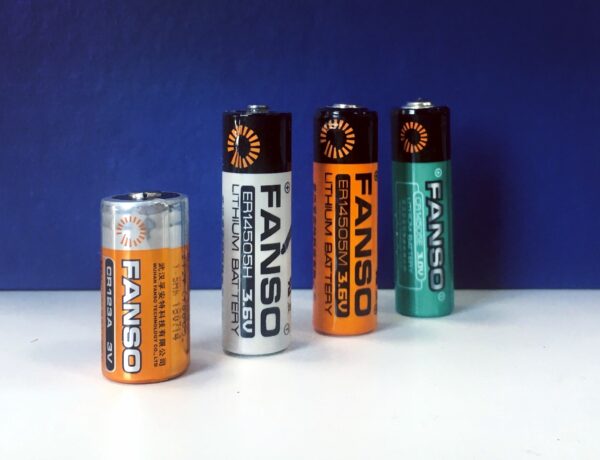

Рис. 1. Источники питания CR14505E, участвующие в тестировании

Рис. 1. Источники питания CR14505E, участвующие в тестировании

Мы подготовили необходимое оборудование (рисунок 2) и 19.02.2020 г. начали этот тест. В тесте участвуют те же батарейки (ER14505H/S, CR14505E/S, ER14505M/S и CR123A/S) по два образца каждого типа. При разряде на постоянное сопротивление мы оставили те же значения нагрузки, что и в предыдущем тесте (таблица 1). В этом случае мы сможем сравнить полученный результат по продолжительности с уже имеющимся и сделать вывод, как ведут себя образцы при одинаковой нагрузке и различной температуре. Для снятия результатов в режиме постоянного разряда будем использовать то же оборудование, что и ранее.

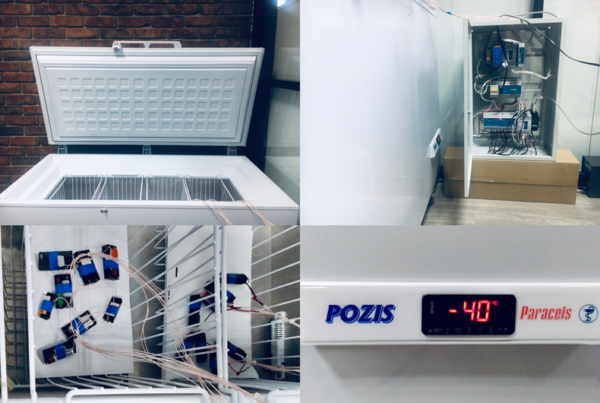

Рис. 2. Оборудование, используемое при тестировании

Рис. 2. Оборудование, используемое при тестировании

Для фиксирования результатов в режиме импульсного разряда мы собрали похожую систему, но работающую в импульсном режиме, а именно: каждые 15 минут к батарейке будет подключаться нагрузка (таблица 1) на время 100 мс, и в это время будет измеряться напряжение на батарейке (будут сниматься несколько отсчетов). Чтобы понимать, на какое значение происходит просадка напряжения, будет проводиться измерение напряжения холостого хода батарейки непосредственно перед подключением нагрузки и сразу после ее снятия.

В обоих случаях критерием окончания теста будет являться значение напряжения на батарейке 2 В и менее. В таблице 2 указана нагрузка в режиме импульсного разряда.

Дата производства участвующих в тесте батареек приведена в таблице 1.

Таблица 1. Нагрузочные сопротивления батареек для постоянного разряда

Наименование Номер образца Нагрузка, кОм Дата производства
ER14505M/S 1.1 6,78 20.05.2019
1.2 6,78
CR14505E/S 2.1 8,98 20.11.2019
2.2 8,98
ER14505H/S 3.1 5,61 15.08.2019
3.2 5,61
CR123A/S 4.1 3,21 16.08.2019
4.2 3,21



Таблица 2. Нагрузочные сопротивления батареек для импульсного разряда

Наименование Номер образца Нагрузка, Ом
ER14505M/S 1.1 40
1.2 40
CR14505E/S 2.1 10
2.2 10
ER14505H/S 3.1 100
3.2 100
CR123A/S 4.1 27
4.2 27

Результат проверки показан на рисунках 3 и 4.

Рис. 3. Проверка на степень пассивации элементов ER14505H

Рис. 3. Проверка на степень пассивации элементов ER14505H

Рис. 4. Проверка на степень пассивации элементов ER14505M

Рис. 4. Проверка на степень пассивации элементов ER14505M

Заключение

Два образца батареек типа ER14505H на максимальном токе 50 мА показали небольшую степень пассивации, но быстро восстановились, а на рекомендуемом токе 30 мА пассивация отсутствовала у всех образцов (напряжение под нагрузкой 30 мА оказалось сразу более 3,1 В). Батарейки типа ER14505M показали отсутствие пассивации на рекомендуемом токе проверки 100 мА (напряжение под нагрузкой 100 мА оказалось сразу более 3,1 В).

Первые результаты ожидаем через месяц: посмотрим, не снизится ли напряжение батареек раньше срока в условиях отрицательной температуры.
