Полимерные конденсаторы SVT с низким ESR и отличным шумоподавлением для промышленного применения

30 ноября 2020

телекоммуникациисистемы безопасностиинтернет вещейуниверсальное применениеPanasonic Industry Europeновостьпассивные ЭК и электромеханикаPanasonicконденсаторыPolymerполимерные конденсаторыOS-CONSVT

Компания Panasonic Industry Europe представила новую серию конденсаторов SVT (рисунок 1) с низким уровнем ESR и отличной способностью к шумоподавлению. Новейшая серия конденсаторов, входящая в состав семейства OS-CON алюминиевых твердотельных конденсаторов с высокопроводящим полимером, предназначена для поверхностного монтажа.

Конденсаторы семейства OS-CON отличаются длительным сроком службы, отличной стабильностью эквивалентного последовательного сопротивления в номинальном диапазоне температур и выпускаются как для выводного, так и для поверхностного монтажа. Для достижения низкого ESR, а также отличных показателей снижения шума и тока пульсаций в конденсаторах OS-CON используются такие материалы, как алюминий и полимеры с высокой проводимостью. Семейство отлично подходит для высоконадежных приложений, требующих больших емкостей и относительно высоких напряжений.

Конденсаторы новой серии SVT отличаются малым значением ESR даже при низких температурах, а также отличными частотными характеристиками, великолепным шумоподавлением, широким диапазоном рабочих температур -50…125°C. Гарантированная возможность работы при температуре 125°C на протяжении временного отрезка до 2000 часов при номинальном напряжении доказывает надежность и хорошую отказоустойчивость этих изделий, что позволяет использовать их в высоконадежных приложениях.

Новые конденсаторы серии SVT (таблица 1), в зависимости от модели, имеют номинальные напряжения 2,5…16 В или 2,5…50 В, а также малое эквивалентное последовательное сопротивление 10…35 мОм. Диапазон емкостей составляет 18…2700 мкФ.

Конденсаторы SVT обеспечивают оптимальное качество и надежность изделий. Это отличный выбор для индустриальных приложений, таких как современные высоконадежные источники питания, серверные приложения, промышленные ПК или базовые станции.

В данных конденсаторах не содержатся галогены, и они соответствуют требованиям RoHS.

Таблица 1. Параметры серии конденсаторов SVT семейства OS-CON

Диапазон рабочих температур, °C Диапазон рабочих номинальных напряжений, В ESR, мОм Диапазон номинальных емкостей, мкФ Код размера Размер, мм
Диаметр Длина
-55…125 2,5…16 15…24 100…680 C65 6,3 6,4
-55…125 2,5…50 20…35 18…680 E7 8,0 6,9
-55…125 2,5…50 10…25 39…1500 E12 8,0 11,9
-55…125 2,5…50 12…20 68…2700 F12 10,0 12,6

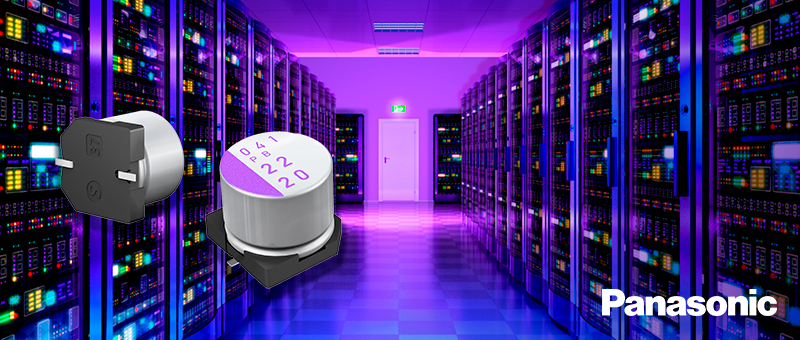

Рис. 1. Конденсаторы Panasonic серии SVT

Рис. 1. Конденсаторы Panasonic серии SVT

Отличительные характеристики конденсаторов серии SVT:

  • В зависимости от конкретной модели:
    • номинальное напряжение: 2,5…16 или 2,5…50 В;
    • низкий уровень ESR: 10…35 мОм;
    • широкий диапазон номинальных емкостей: 18…2700 мкФ.
  • Допустимое отклонение емкости: ±20% (120 Гц/20°C);
  • Диапазон рабочих температур: -55…125°C;
  • Высокая надежность и отказоустойчивость: гарантированная работа при номинальном напряжении и температуре 125°C до 2000 часов;
  • Поверхностный монтаж;
  • Отсутствие в составе галогенов;
  • Соответствие требованиям RoHS.
•••
