Инновационная форма дисплеев Winstar – спасательный круг для промышленного дизайнера

18 мая 2021

учёт ресурсовпотребительская электроникаавтоматизациялабораторные приборыинтернет вещейWinstar DisplayновостьоптоэлектроникаДисплейSTNFSTNOLED

Преобладающая часть электроники промышленного, автомобильного или коммерческого приложений так или иначе взаимодействует с человеком. Одна из форм обратной связи в таком взаимодействии – отображение информации. К нему относится индикация исправного/неисправного состояния, численные показания, текстовые сообщения и надписи. Способы отображения информации могут варьироваться, в зависимости от задач, устройств, эргономики и дизайна.

Для отображения небольших объемов информации, индикации показаний или режимов работы популярны символьные и графические одно- и двухцветные дисплеи. В частности – дисплеи технологий STN и OLED. Они имеют достаточно простые интерфейсы управления, малые значения токов потребления и достаточно широкий температурный диапазон работы.

Одним из ведущих игроков на рынке ЖК- и OLED-дисплеев является компания Winstar.

Среди множества моделей выпускаемых дисплеев Winstar есть инновационные STN и OLED круглой формы. Такие дисплеи идеально вписываются в конструктив промышленного датчика или счетчика. Благодаря фантазии инженера и промышленного дизайнера эти дисплеи нашли свое применение в торговых автоматах, различных устройствах умного дома и интернета вещей, например, управление чайниками, кофеварками, холодильниками, кондиционерами и прочим.

Главные преимущества:

  • форм-фактор существенно упрощает задачи дизайнерам;
  • работа при низких температурах: от -20⁰C для STN, от -40⁰C для OLED;
  • отсутствие ограничений по наборам шрифтов или отображаемых картинок, поскольку дисплеи графические;
  • различные варианты исполнения: панель со шлейфом, дисплей на плате, корпусированный вариант, оснащение энкодером – отдельная и очень ценная опция.

Области применения:

  • Датчики. Отображение величин или хода процессов в стиле стрелочных приборов привычно для пользователя и визуально понятно, в каких пределах должно находиться отображаемое значение.

  • Счетчики. Традиционно корпусное исполнение счетчиков предполагает округлые формы.

  • Умный дом и интернет вещей. Совмещение отображение значений с клавишами управления, отображение иконок, символов и прочего.

  • Торговые автоматы. Во многих случаях управление настройками автомата или дозированием удобнее осуществлять поворотными ручками. А если добавить к этому способность отображать информацию, то это упрощает настройку\дозирование и открывает новые возможности для дизайна.

Модели круглых дисплеев Winstar

WO128128A – монохромный круглый графический COG STN-дисплей с разрешением 128×128 точек. Размеры модуля составляют 55,0×57,0x6,18 мм, размер активной области – 44,0×44,0 мм. Дисплей содержит встроенный контроллер ST75161. Поддерживаются интерфейсы:

  • параллельный 6800/8080 8-бит;
  • последовательные интерфейсы I2C и SPI (в вариантах с тремя и четырьмя линиями).

Угол обзора дисплея 06:00, рабочий цикл 1/136, 1/12 BIAS.

Напряжение питания WO128128A лежит в диапазон 2,7…3,3 В (типичное значение 3 В) Рабочая температура модуля -20…70℃, температура хранения -30…80℃.

WO128128A (рисунок 1, таблица 1) доступны в следующих вариантах:

  • WO128128A-TDI – негативный FSTN с двойной пленкой для лучшего контраста;
  • WO128128A-TFH – позитивный FSTN с белой LED-подсветкой.

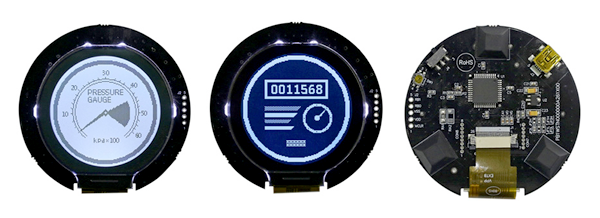

Рис. 1. Варианты исполнения WO128128

Рис. 1. Варианты исполнения WO128128

WO128128A2 – графический COG ЖК-модуль разрешением 128×128 точек, размещенный на печатной плате. Дисплей имеет встроенный контроллер ST75161 c поддержкой нескольких интерфейсов: параллельного 6800/8080 8-бит, последовательных I2C и SPI (3/4 линии). Напряжение питания дисплея составляет 2,7…3,3 В (типичное значение 3 В), рабочий цикл – 1/136, 1/12 BIAS.

Плата с крепежными отверстиями и посадочными местами под контакты позволяет без труда монтировать дисплей в корпус конечного продукта. На выбор доступны три модели с различными размерами шага разъема: 2,54 мм, 1,0 мм и 0,5 мм.

Рабочая температура модуля находится в пределах -20…70℃, температура хранения составляет -30…80℃.

В настоящее время доступен следующий вариант WO128128A2 (рисунок 2, таблица 1):

  • позитивный FSTN с трансфлективным поляризатором и белой LED подсветкой.

Рис. 2. Внешний вид WO128128A2

Рис. 2. Внешний вид WO128128A2

WEO128128D – это круглый графический COG OLED-модуль диаметром 1,18″ с разрешением 128х128 точек, имеющий гибкий шлейф для подключения, емкостную сенсорную тач-панель, а также опциональный физический механизм вращения для управления. Данная серия дисплеев сделана на базе контроллера IC SSD1327 c поддержкой интерфейса I2C и 4-проводного SPI-интерфейса. Напряжение питания логики – 3 В, а рабочий цикл составляет 1/128. Данный дисплей также имеет встроенный контроллер IT7259 емкостной сенсорной панели с поддержкой I2C-интерфейса. WEO128128D может работать при температурах -20…50°С, а температура хранения составляет -30…70°С.

Серия WEO128128D выполнена в двух исполнениях:

  • WEO128128D-CTP – стандартный OLED-модуль (рисунок 3);
  • WEO128128D-CTP-Knob – OLED-модуль со встроенным механическим энкодером EC35AH240403 (Alps), внешний вид которого представлен на рисунке 4.

    Рис. 3. OLED-дисплей WEO128128D-CTP

    Рис. 3. OLED-дисплей WEO128128D-CTP

Рис. 4. Внешний вид дисплея WEO128128D

Рис. 4. Внешний вид дисплея WEO128128D-CTP-Knob

Таблица 1. Параметры круглых дисплеев Winstar

Наименование WO128128A WO128128A2 WEO128128D
Тип Графический LCD Графический LCD Графический OLED
Тип монтажа контроллера COG COG COG
Диагональ, дюйм 1,73 1,73 1,18
Разрешение, точки 128×128 128×128 128×128
Встроенный контроллер ST75161 ST75161 SSD1327
Напряжение питания, В 3 3 3
Рабочий цикл 1/136 1/136 1/128
Интерфейс 6800/8080/SPI/I2C 8080/6800, SPI 4 линии/SPI 3 линии, I2C SPI, I2C
Дополнительные опции Емкостная сенсорная панель (CTP) с 1 точкой касания
Цвет дисплея Белая LED-подсветка Белый/желтый/небесно-голубой

На данный момент доступны следующие демонстрационные комплекты:

  • WWWSTNUSBDEMO-00 для WO128128A-TFH;
  • WWWSTNUSBDEMO-01 для WO128128A-TDI.

По запросу (форма заполняется на сайте производителя) доступны примеры демонстрационного кода для работы с дисплеями.
