Новинки склада Компэл – установочные DIP-панели от Connfly: простота и легкость монтажа ИС

22 июля 2021

Connfly, один из ведущих азиатских производителей стандартных соединителей, и Компэл в рамках партнерской программы по развитию склада представляют установочные панели для микросхем.

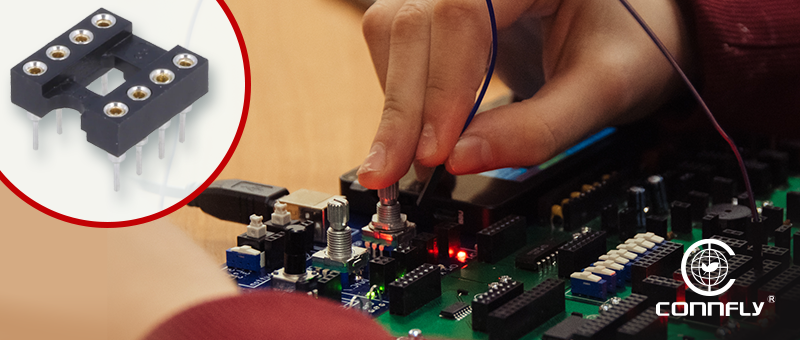

Панельки серии DS1001-01 выполнены в корпусе Dual In-Line и предназначены для многократного размещения и подключения DIP-интегральных схем в электронные устройства. Материал корпуса — черный термопластик, отвечающий требованиям UL94-V0. Конструкция зажима выполнена из медного сплава с золотым напылением и имеет четыре точки контакта, что гарантирует надежность и качество для слаботочных применений.

Таблица 1. Складская линейка установочных DIP-панелей Connfly с шагом 2,54 мм:

Основные характеристики:

• Номинальный рабочий ток: 3 А на контакт;
• Предельное напряжение: 500 В в течение 1 минуты;
• Сопротивление контактов: 0.02 Ом;
• Сопротивление изоляции: 1000 МОм;
• Рабочая температура: -40…105°С.

DIP-панели Connfly – это легкое, надежное и быстрое решение при работе с микросхемами, не требующее пайки. Установочные панели служат незаменимым инструментом при макетировании, программировании, тестировании отдельных микросхем и электронных устройств в целом.

Дополнительные материалы/Техническая документация

•   Чертеж на серию DS1001-01 (0.29 Мб)
