Теперь более 300 наименований: новое поступление Connfly на склад Компэл

1 декабря 2021

потребительская электроникауниверсальное применениеCONNFLYновостьпассивные ЭК и электромеханикапровод-плататактовые кнопкиDIP переключателиD-Subusb 2.0usb 3.0межплатные соединителиboard-to-board connectorswire-to-board

Компэл объявляет о значительном расширении складского ассортимента продукции Connfly. Универсальные коммутирующие компоненты, соединители и держатели Connfly сочетают соответствие стандарту ISO9001:2008, высокую доступность и простоту использования. На текущий момент на складе Компэл – более 300 востребованных на рынке товарных наименований с гибкой ценовой политикой.

Соединители штыревые

На складе представлен широкий выбор штыревых линеек, розеток и перемычек для реализации межплатного соединения в сигнальных цепях нужной конфигурации. Доступны различные варианты исполнения: одно- и двухрядные, прямые и угловые, с поверхностным монтажом и монтажом через отверстия, с числом контактов от 2 до 80:​

Внешний вид

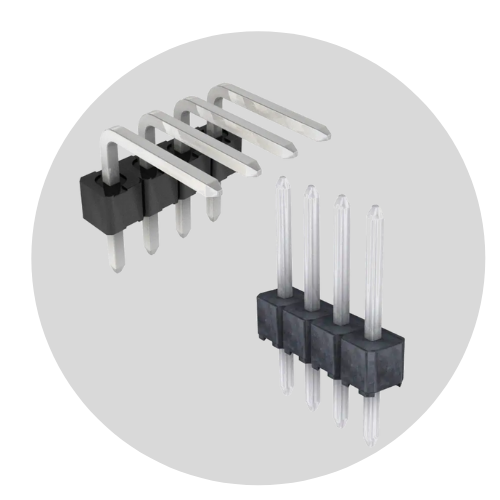

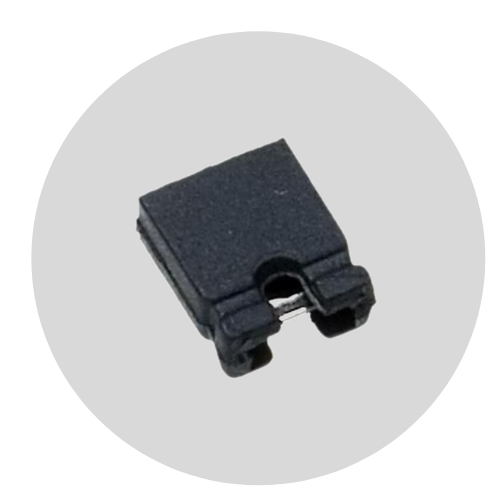

Описание Однорядные штыревые линейки для монтажа через отверстия Однорядные розетки для монтажа через отверстия Перемычка соединительная (джампер) открытого/закрытого типа
Конфигурация/ Шаг: Прямая Угловая Прямая Угловая Перемычка
2,00 мм DS1025-01 DS1025-02 DS1026-01 DS1026-02 DS1028
2,54 мм DS1021 DS1022 DS1023 DS1024 DS1027
Внешний вид

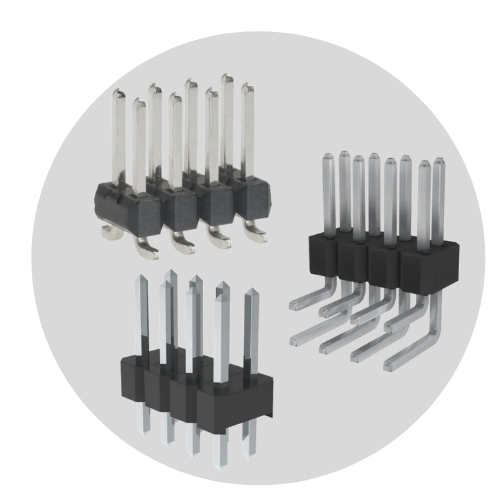

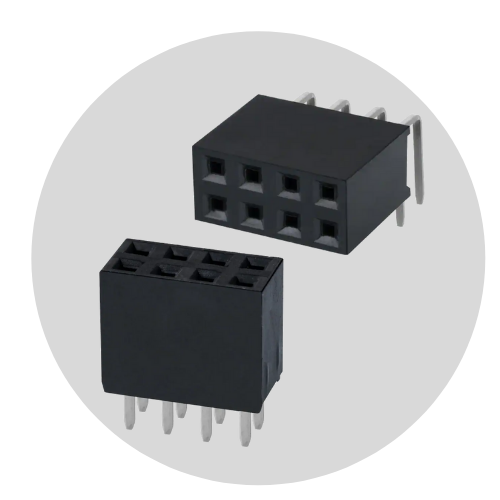

Описание Двухрядные штыревые линейки для SMD-монтажа/монтажа через отверстия Двухрядные розетки для монтажа через отверстия Перемычка соединительная открытого/закрытого типа
Конфигурация/ Шаг: Прямая Угловая Прямая Угловая Перемычка
2,00 мм DS1025-05 DS1025-06 DS1026-06 DS1026-13 DS1028
2,54 мм DS1021 DS1022 DS1023 DS1024 DS1027

Соединители «провод-плата»

Широкая линейка разъемов низковольтного питания Connfly позволяет создавать гибкую соединительную систему благодаря наличию вертикальной и горизонтальной конфигураций, широкому выбору по количеству контактов и значению шага. Различное исполнение выводов удовлетворяет любым требованиям к процессам монтажа. Низковольтные разъемы Connfly – это универсальное решение, подходящее для простого, но надежного соединения в слаботочных цепях от 2 до 7 А.

Внешний вид

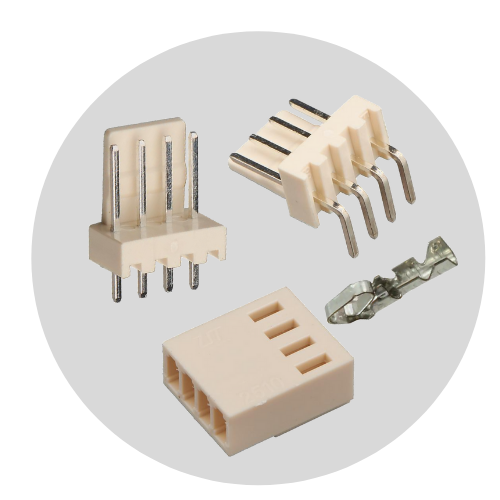

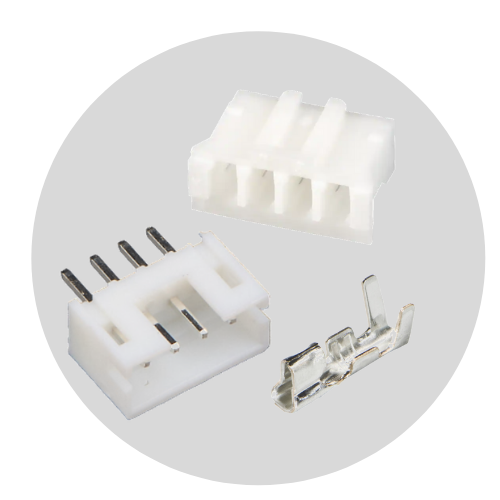

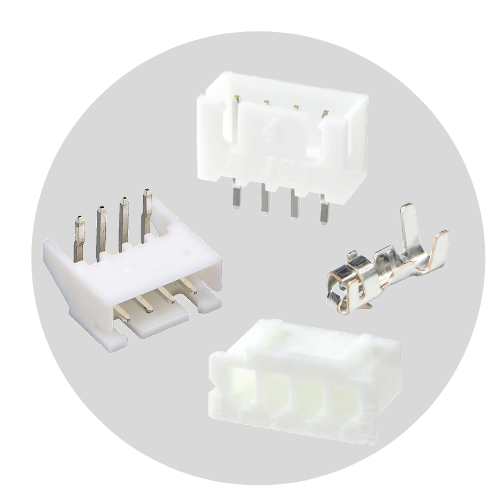

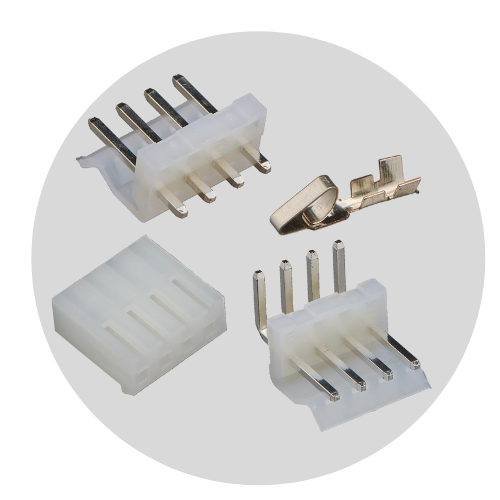

Описание Однорядная серия DS1066 Однорядная серия DS1069 Однорядная серия DS1070 Однорядная серия DS1072
Шаг, мм/Исполнение: 2,0 2,5 2,54 3,96
разъем на плату DS1066 DS1069 DS1070 DS1072
корпус на провод I-DS1066 I-DS1069 I-DS1070 I-DS1072
контакты T-DS1066 T-DS1069 T-DS1070 T-DS1072

Складской ассортимент IDC-соединителей Connfly – это двухрядные штыревые соединители на плату, розетки для наколки на плоский кабель, а также неразъемные соединители с монтажом на плату и кабель. Такая конфигурация межкомпонентного соединения является простым и быстрым решением для применения в сигнальных цепях: она обеспечивает прочное удержания шлейфа и гарантирует надежность контакта.

Внешний вид

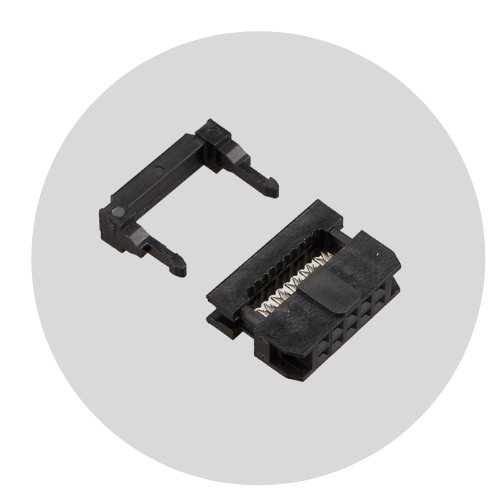

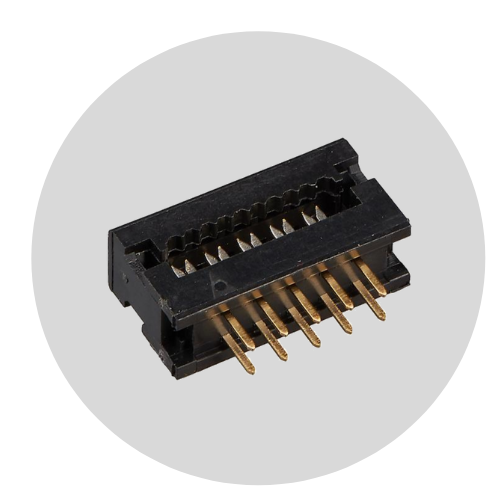

Описание Двухрядные штыревые соединители, прямые/угловые для SMD-монтажа/монтажа через отверстия Розетки для наколки на плоский шлейф с фиксатором Неразъемный соединитель на плату с наколкой на плоский шлейф с фиксатором
Исполнение/Шаг: Разъем на плату Разъем на провод Разъем на плату
2,00 мм DS1014 DS-1017 DS1018-02
2,54 мм DS1013 DS1016 DS1018
DS1011

Соединители интерфейсные

Значительно расширен складской ассортимент USB-, HDMI-соединителей: представлены решения с поддержкой USB 2.0 в конфигурациях A, B, Mini-B и USB 3.0 в конфигурациях A, B, а также соединители с поддержкой HDMI интерфейса. Такое разнообразие выбора позволяет оперативно реализовать стандартную соединительную систему по последовательной шине для устройств ввода-вывода.

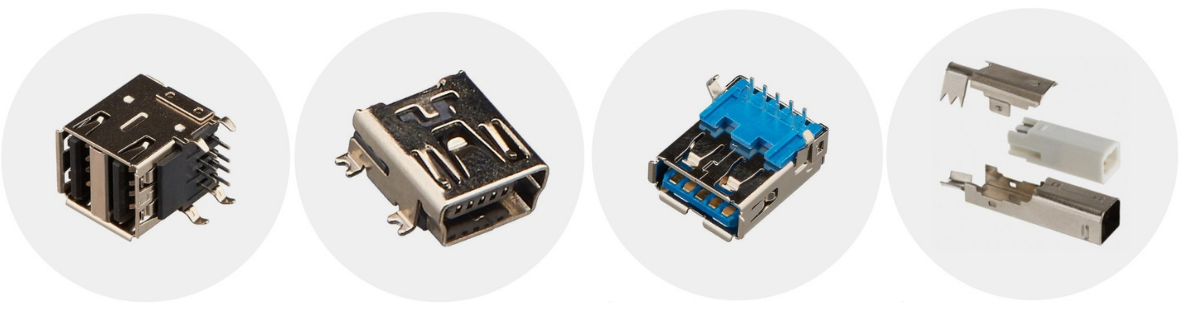

USB-соединители

Партномер Тип стандарта Тип разъёма Тип монтажа Исполнение
DS1095-01-WNR0 USB 2.0 A Розетка, 1 порт Сквозной Угловое вертикальное
DS1095-10-WNB0 USB 2.0 A Розетка, 1 порт Сквозной Прямое
DS1095-WNR0 USB 2.0 A Розетка, 1 порт Сквозной Угловое горизонтальное
DS1096-WN0 USB 2.0 A Розетка, 2 порта Сквозной Угловое горизонтальное
DS1097-BN0 USB 2.0 A Вилка, 1 порт Сквозной Угловое горизонтальное
DS1107-WN0 USB 2.0 A Вилка Пайка на кабель Прямое
DS1099-01-WN0-FE USB 2.0 B Розетка, 1 порт Сквозной Прямое
DS1099-BN0 USB 2.0 B Розетка, 1 порт Сквозной Угловое горизонтальное
DS1099-WN0-FE USB 2.0 B Розетка, 1 порт Сквозной Угловое горизонтальное
DS1108-WN0 USB 2.0 B Вилка Пайка на кабель Прямое
DS1104-03-BN0ST USB 2.0 Mini B Розетка, 1 порт Сквозной Прямое
DS1104-BN0SRS USB 2.0 Mini B Розетка, 1 порт Поверхностный Угловое горизонтальное
DS1095-05-LNR0 USB 3.0 A Розетка, 1 порт Сквозной Угловое горизонтальное
DS1099-02-LN0 USB 3.0 B Розетка, 1 порт Сквозной Угловое горизонтальное
DS1114-BN0 HDMI Розетка, 1 порт Сквозной Угловое горизонтальное

D-Sub соединители Connfly – это универсальность, простота и гарантия надежной передачи сигнала в устройствах промышленного применения. Со склада доступны соединители и корпуса с количеством контактов от 9 до 78, стандартной и высокой плотности, с монтажом на плату и кабель, в том числе — без пайки.

Внешний вид

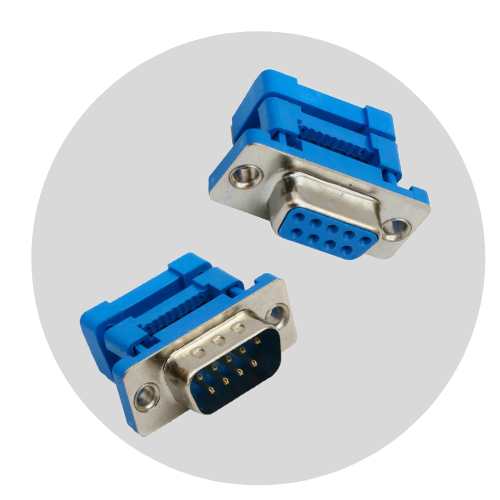

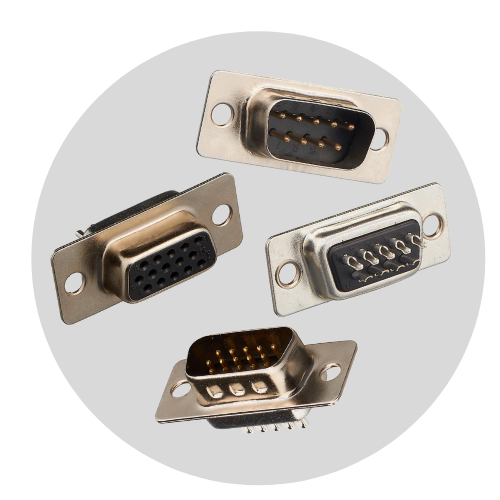

Описание D-Sub соединители стандартной/высокой плотности на плату IDC D-Sub соединители стандартной плотности D-Sub соединители стандартной/высокой плотности (пайка) Корпус пластиковый металлизированный, короткие/длинные винты
Тип монтажа/ Плотность: Монтаж через отверстия Прокол плоского кабеля Монтаж пайкой Корпус
стандартная DS1034 DS1036 DS1033 DS1046
DS1037
DS1037-01
высокая DS1038 DS1035

Переключатели

Коммутирующие компоненты Connfly представлены на складе стандартными и низкопрофильными DIP-переключателями с верхним и боковым расположением штока и тактовыми кнопками 6×6 мм. Миниатюрные переключатели являются оптимальным и доступным решением для конфигурирования и  человеко-машинного интерфейса в широчайшем спектре промышленных применений.

Внешний вид

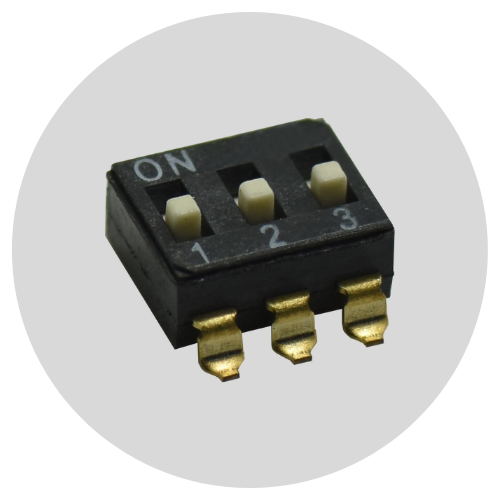

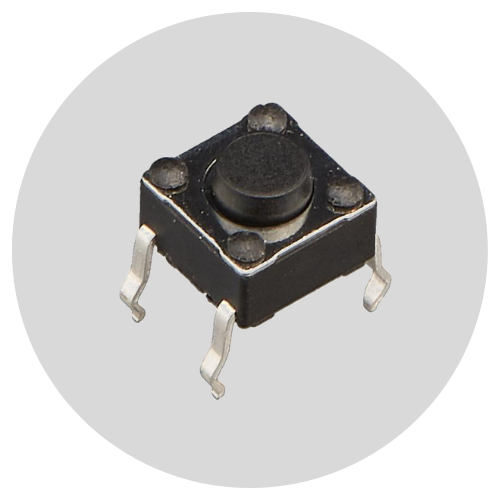

Описание DIP-переключатель, прямой/угловой, шаг 2,54 мм, для монтажа через отверстия DIP-переключатель прямой, шаг 2,54 мм, для поверхностного монтажа Тактовый переключатель 6×6 мм для монтажа через отверстия
Серия DS1040 DS1040-01 DS1041-01

Другие продуктовые группы

Среди прочих, доступных со склада компонентов, стоит также отметить

  1. Держатели для таблеточных элементов питания CR2032 семейства DS1092. Корпус держателя имеет ряд конструктивных особенностей, позволяющих надежно фиксировать батарею в держателе и держатель на плате, а выводы предлагаются на выбор: для сквозного или поверхностного монтажа. Такое сочетание гибкости и надежности отвечает основным потребностям для систем практически любого назначения.
  2. Установочные панели для микросхем серий DS1001-01, DS1002-01 и DS1009. DIP-панели Connfly представлены на складе в узком (7,62 мм) и широком (15,24 мм) исполнении и предназначены для многократного подключения и размещения интегральных микросхем на плату электронного устройства.
  3. Стойки для печатных плат. Со склада доступен большой выбор латунных стоек, предназначенных для многоуровневого механического соединения плат, а также для крепления плат к корпусам, блокам и различным узлам.

Дополнительные материалы

•••

Наши информационные каналы

О компании CONNFLY

Компания CONNFLY Electronic Co., Ltd. была основана в 1998 году в китайском городе Нинбо. С 2006 года CONNFLY является одним из крупнейших азиатских производителей разъемов и проводных соединительных систем. В номенклатуру выпускаемых изделий входят: Кнопки; Крепежные изделия; Переключатели; Разъемы и соединители; Держатели; Кабели; Клеммные колодки, наконечники. Среди выпускаемых компанией соединителей – разъемы «плата-плата», «плата-кабель», «кабель-кабель», модульны ...читать далее
