K78xx/500R3-LB – ультракомпактные и недорогие импульсные стабилизаторы напряжения от Mornsun

25 марта

телекоммуникациисистемы безопасноститерминалы продажучёт ресурсовпотребительская электроникаавтоматизацияинтернет вещейуниверсальное применениеMornsunновостьисточники питания

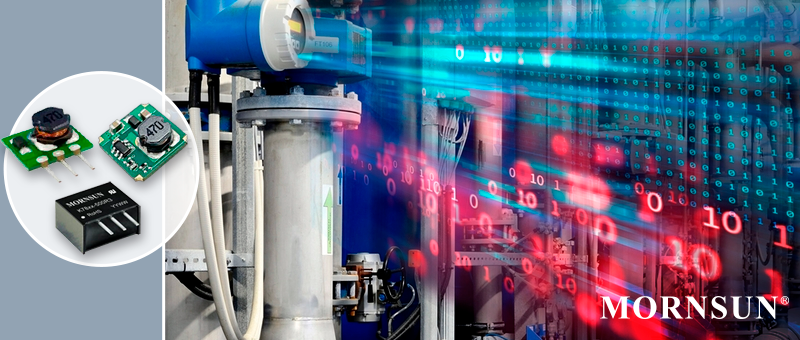

Компания Mornsun расширила существующее популярное семейство неизолированных импульсных стабилизаторов K78xx/500R3 новыми изделиями для монтажа в отверстие (SIP-3) K78xx/500R3-LB и поверхностного монтажа (SMD) K78xxJT/500R3-LB, существенно снизив себестоимость и габаритные размеры. Новые подсемейства выполнены в бескорпусном варианте и предназначены для замены линейных стабилизаторов типа LM78* (КРЕН) в каскадах распределённого питания с потребляемым током до 500 мА (PoL). Стабилизаторы напряжения имеют высокий КПД – до 95% – и работоспособны в широком температурном диапазоне от -40 до 85°С без внешнего радиатора. Продукция характеризуется низким токопотреблением в режиме холостого хода (менее 0,2 мА), имеется возможность включения в режиме стабилизации напряжения обратной полярности. Стабилизаторы выпускаются на выходное напряжение из ряда 3,3/5/6.5/9/12/15 В с максимальным входным рабочим напряжением до 36 В; имеется защита от короткого замыкания. Продукция предназначена для широкого применения в различных радиоэлектронных устройствах, где необходимо иметь качественное стабильное напряжение и где имеются ограничения, связанные с габаритами и стоимостью комплектующих.

Основные технические параметры

Наименование Монтаж Входное напряжение (мин.), В Входное напряжение (макс.), В Выходное напряжение (ном.), В Выходной ток (макс.), мА Габариты (ДхШхВ), мм Диапазон температуры, °С
K7803-500R3-LB  SIP3 4,75 36 3,3 500 10,27х4,1х6 -40…85
K7805-500R3-LB  SIP3 6,5 36 5 500
K7809-500R3-LB  SIP3 12 36 9 500
K7812-500R3-LB  SIP3 15 36 12 500
K7815-500R3-LB  SIP3 19 36 15 500
K78X6-500R3-LB  SIP3 8 36 6.5 500
K7803JT-500R3-LB  SMD 4,75 36 3.3 500 12х12х4,5
K7805JT-500R3-LB  SMD 6,5 36 5 500
K7809JT-500R3-LB  SMD 12 36 9 500
K7812JT-500R3-LB  SMD 15 36 12 500
K7815JT-500R3-LB  SMD 19 36 15 500
K78X6JT-500R3-LB  SMD 8 36 6.5 500

Особенности:

  • Компактный размер
  • Высокий КПД
  • Не требуется радиатор
  • Невысокая стоимость
  • Поддержка стабилизации напряжения обратной полярности

Применение:

  • Устройства промышленной автоматизации
  • Контрольно-измерительные устройства
  • Устройства учёта энергоресурсов
  • Устройства сбора данных
•••
