Компэл начинает работу с продукцией компании CFSensor

6 сентября

медицинаинтернет вещейCFSensorновостьдатчики

Сложно представить современную технику без датчиков. Медицина, технологические процессы, системы учета ресурсов, транспорт, системы безопасности и контроля окружающей среды и многие другие области, в том числе бытовые, не способны функционировать без информации, предоставленной датчиками. А датчики готова предоставить компания CFSensor, несмотря на кризис в электронной индустрии и санкции на поставки от ряда производителей.

Wuhu CFSensor Co., Ltd – китайская компания, основанная в 2016 году и ставшая сегодня ведущим производителем датчиков давления, газового анализа и температуры. Продукция компании может использоваться как в новых разработках, так и выступать заменой для датчиков NXP (Freescale), Honeywell, Infineon, TE и прочих компаний. Кроме того, возможна поставка датчиков под индивидуальные требования заказчика.

Рис. 1. Внешний вид некоторых датчиков давления CFSensor

Рис. 1. Внешний вид некоторых датчиков давления CFSensor

Основная специализация компании – пьезорезистивные датчики давления (рисунок 1) на основе MEMS-технологии Калиброванные и некалиброванные, с различными выходами (цифровым, аналоговым мВ и 4…20 мА) и форм-факторами, видами измерения (дифференциального или абсолютного, в том числе барометрического) и пределами измерений – широкая номенклатура датчиков позволяет охватить практически все области их применения. Быстро выбрать нужный датчик внутри серии позволяет несложное кодирование основных параметров наименование (рисунок 2, кроме датчиков серии XGZP61хх). В случае специфического выхода в конце маркировки могут быть добавлены его характеристики, например для аналогового (ратиометрического) выхода 0,2 – 4,8 наименование может выглядеть так: XGZP6872A015115KPA0248.

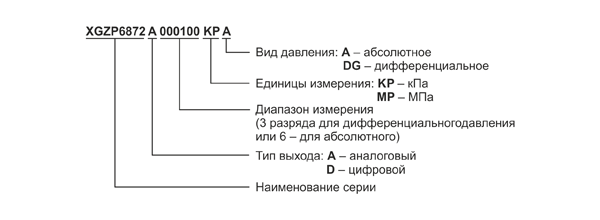

Рис. 2. Расшифровка наименования датчиков давления

Рис. 2. Расшифровка наименования датчиков давления

Серии XGZP13х, XGZP15х, XGZP16х, XGZP17х, XGZP18х и XGZP19х – датчики давления, выполненные в виде измерительного моста (входное и выходное сопротивления 4…6 кОм). Широкое разнообразие корпусов с выводами для различного типа монтажа и наличие дифференциальных вариантов (серии XGZP164 и XGZP190) позволяет разработать необходимое решение по измерению давления с питанием до 15 В / 3 мА (16 В / 6 мА у калиброванной серии XGZP191) в диапазоне рабочих температур -30…125°C.

Если необходимо законченное решение, компания CFSensor предлагает датчики давления серий XGZP6ххх – со встроенной схемой измерения (рисунок 3) с радиометрическим или цифровым выходом. Серии XGZP68хх (за исключением XGZP6802) выполнены в корпусах, аналогичных вышеуказанным сериям с измерительным мостом. Большинство датчиков потребляют не более 3 мА от источника питания постоянного напряжения в диапазоне 2,5…5,5 В и способны работать при температурах до 100°C.

Рис. 3. Блок-схема датчика давления серии XGZP68xx

Рис. 3. Блок-схема датчика давления серии XGZP68xx

Серии XGZP61хх и XGZP6802 исполнены в виде болта с кабелем или разъемом для кабеля. Резьбовая часть имеет размер G1/4, но может быть выполнена в соответствии с требованием заказчика. Маркировки серий XGZP61хх различаются, один из вариантов показан на рисунке 4.

Рис. 4. Внешний вид и расшифровка маркировки датчиков давления серии XGZP6101

Рис. 4. Внешний вид и расшифровка маркировки датчиков давления серии XGZP6101

Несмотря на схожесть корпуса с XGZP61хх, серия XGZP6802 сильно отличается: она может быть выполнена со стандартными интерфейсами 4..20 мА, 1..5 В DC, 0..5 V В DC, 0..10 В DC, RS485, MODBUS – и заказным, а точность измерения составляет 0,1…0,25%.

Перечисленные серии датчиков давления служат заменой аналогичных датчиков NXP (Freescale), Honeywell и TE.

XGSF3ххх, XGSF4ххх и XGSF5ххх – эти серии датчиков газового потока могут быть использованы вместо датчиков компаний Honeywell и Omron. Датчики выпускаются для измерения потока (в единицах SCCPM – стандартных кубических сантиметров в минуту и SLM – стандартных литров в минуту) различных газов: обычного воздуха, CO2, O2 и N2 (работа с другими газами возможна после консультации со специалистами компании). Применение MEMS-технологии, алгоритмов температурной компенсации и внутренней калибровки позволяют обеспечить высокую точность измерений в режиме реального времени и быстрый отклик. На рисунке 5 изображен датчик потока серии XGSF3ххх.

Рис. 1. Внешний вид некоторых датчиков давления CFSensor

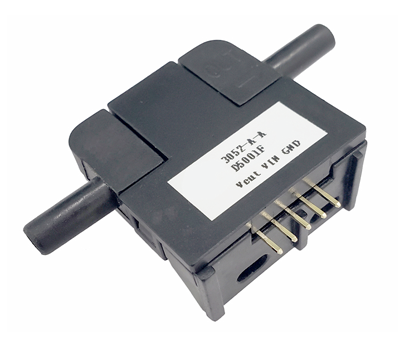

Рис. 5. Датчик потока XGZF3ххх

Серии различаются корпусом и диапазонами измерений:

  • XGSF3ххх 0…200 – 0…3000 SCCM;
  • XGSF4ххх 0…12 – 0…500 SLM;
  • XGSF5ххх 0…20 – 0…300

Датчики потока работают при входном напряжении 8…24 (номинальное 12) В DC и температуре окружающей среды -25…85°C. Выход данных возможен в аналоговом (1…5 В DC), цифровом (I2C) и заказном видах.

Figaro, Alphasense, Infineon, Sensirion, Honeywell (City Technology), Cubic, Winsen – это список компаний, выпускающих датчики, предназначенные для измерения концентрации различных газов.  CFSensor также предлагает инфракрасные недисперсионные (NDIR) датчики (рисунок 6), работа которых основана на анализе поглощения части спектра инфракрасного излучения, прошедшего через газ.

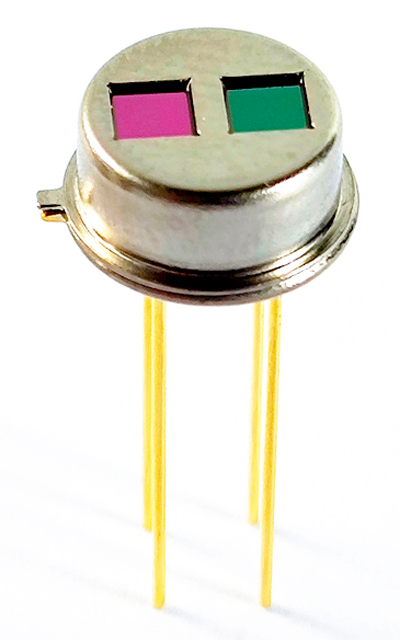

Рис. 6. Двухканальный датчик метана XGZG362

Рис. 6. Двухканальный датчик метана XGZG362

Датчики газа компании CFSensor построены с использованием термоэлементов по технологии MEMS и с высокоточными термисторами NTC, работоспособны в диапазоне температур -20…100°C и могут анализировать три типа газов:

  • углекислый (CO2) – одно- и двуканальные датчики XGZG360 и XGZG361 с узкополосными фильтрами 26 и 4.26/3.95 мкм соответственно, и датчик XGZG360M – готовое решение с выходом UART (9600/N/8/1), TTL (3…5 В), PWM и аналоговым (0…2 В), диапазон рабочих температур -10…50°C;
  • метан (CH4) – двухканальный (3,435/3,95 мкм) датчик XGZG362;
  • элегаз (фторид серы, SF6) – двухканальный (10,6/3,95 мкм) датчик XGZG3603.

Технология MEMS позволяет создавать термобатареи из нескольких термоэлементов, чувствительных к инфракрасным волнам длиной более 5.5 мкм и являющихся основой бесконтактного датчика температуры XGZT263 в корпусе TO-46 (рисунок 7).

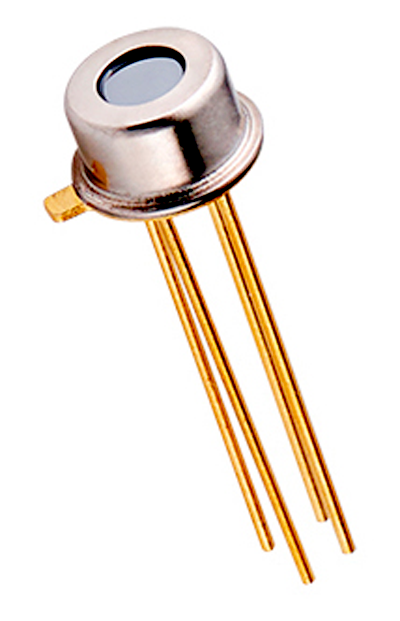

Рис. 7. Инфракрасный датчик температуры XGZT263

Рис. 7. Инфракрасный датчик температуры XGZT263

Датчик имеет встроенный NTC сопротивлением 100 кОм и способен измерять температуру объектов в диапазоне -20…100°C.

Продукция компании CFSensor экспортируется более чем в 150 стран. Компания имеет собственный отдел исследований и разработки, в котором работает более 50 научных сотрудников. Инновационные решения в области разработки датчиков давления защищены более чем 20 патентами на изобретения. Производство датчиков сертифицировано на соответствие системе менеджмента качества ISO9001.

•••
