Реле, трансформаторы и DC-контакторы Sanyou – высокое качество для любых задач

8 ноября 2022

телекоммуникациисистемы безопасностиавтомобильная электроникаучёт ресурсовмедицинаавтоматизацияуниверсальное применениеSanyouновостьпассивные ЭК и электромеханикатрансформаторысиловое релеконтакторы

Sanyou Corporation, Ltd. – китайский производитель реле, занимающий в своем сегменте рынка 2-е место в своей стране и 4-е место в мире. Сейчас Sanyou, основанная в 2008 году, является группой предприятий из 12 дочерних компаний, специализирующихся в основном на исследованиях, разработке, производстве и продажах реле, которые ранее выпускались под брендом Wanjia. За это время компания оформила 435 патентов, ее персонал составляет более 3 тысяч сотрудников, а выпуск продукции превышает миллиард реле в год.

Помимо релейной продукции, Sanyou выпускает токоизмерительные трансформаторы под брендом Zeming. 280 миллионов трансформаторов в год вывели компанию на 1-е место на рынке трансформаторов. Качество продукции обеспечивается центром тестирования, имеющим высокоинтеллектуальный штат из 365 сотрудников, занятых в области исследований и разработок. Несколько собственных лабораторий компании оснащены передовым испытательным оборудованием (рисунок 1).

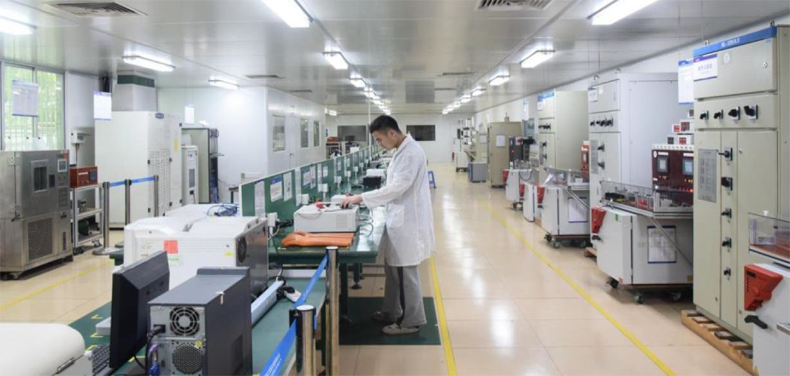

Рис. 1. Лаборатория Sanyou

Рис. 1. Лаборатория Sanyou

Лабораторное оснащение Sanyou позволяет производить комплексные испытания реле на вибрацию, рабочие и предельные нагрузки, исследовать прочность изоляции, герметичность, электрическую и механическую долговечность, соответствие заявленным температурным режимам, а также получать данные рентгено-, металлографии и других параметров. Более 100 типов электромеханических реле, прошедших подобные испытания, теперь являются частью ассортимента продукции Sanyou и предлагаются на российском рынке. Помимо стандартно производимых реле, компания готова предложить кастомизированные варианты.

Силовые реле общего назначения

Sanyou производит более 30 серий силовых реле, различающихся форм-факторами, скоростью переключения, степенью изоляции, напряжением катушки (3…110 В), видами контактной группы и параметрами по максимально возможным коммутируемым току и напряжению.

Реле серии SFD (30 А, 250 В AC) имеют все выводы ножевого типа.

Серии SMUA и SMUB предназначены для установки в колодку. Они выпускаются с 1, 2, 3 и 4 группами контактов, коммутирующих ток 5…15 А, 250 В АС или 28 В DC, и управляют как постоянным током до 220 В, так и переменным до 380 В.

Остальные серии предназначены для установки на печатную плату и распределены по току коммутации в таблице 1.

Таблица1. Силовые реле компании Sanyou для монтажа на печатную плату

Ток контактной группы, А Серия Контакты ножевого типа
3…5 SJ-5A, SJM, SJE, SMI, SRB, SRC
7…10 SJ-10A, SJE, SPA, SMI, SM2P, SRCH, SRD-D, SLA-D
12…17 SJ-16A, SM-P, SM1P, SMIH, SRG, SRD, SLA-D, SZ SMF
20…30 SLA-D, SFK-H, SFK, SMH, SLI-D, SLC-D
33…35 SFK-H, SLE
40 SLA-G

Сигнальные реле

Для коммутации слабонагруженных узлов и сигналов Sanyou предлагает реле миниатюрного исполнения серий SYS, SYS1, SYS1K и DSY2Y в герметичном корпусе для выводного монтажа на печатную плату. Контактные группы этих серий рассчитаны на переключение тока не более 1…3 А, а их чувствительность срабатывает при 150…200 мВ.

Силовые бистабильные реле

В зависимости от исполнения, бистабильные реле переключаются посредством смены полярности тока на обмотке или включения одной из двух обмоток электромагнита. Серии SM-K, SRDK, WJ32C, WJ32M и SY32A с монтажом на печатную плату предназначены для переключения тока 8…16 А. Остальные серии, перечисленные в таблице 2, рассчитаны на значительный ток и требуют провод для подключения к контактам.

Таблица 2. Бистабильные реле Sanyou

Ток, А Серии реле по количеству групп контактов
1 2 3
40 WJ31N
60 WJ31H, WJ31I, WJ31J, WJ31V
80 WJ31A, WJ31F WJ32D WJ33L
90 WJ31D, WJ31P, WJ31S WJ33F
100 WJ31W, WJ302
120 WJ31G, WJ31K, WJ31T WJ32K WJ33D, WJ33E, WJ33G, WJ33K

Реле для мото- и автотранспорта

Sanyou предлагает несколько серий реле для автомобильных приложений (таблица 3) в различных исполнениях:

  • с открытым, пыле- или влагозащищенным корпусом;
  • с добавлением резистора или диода (с любым вариантом полярности) параллельно контактам электромагнита;
  • с управлением как стандартными напряжениями бортовой сети 12/24 В, так и вариантами из ряда напряжений 5, 6, 9, 12, 18, 24, 48 В;
  • с высоковольтными контактными группами.

Таблица 3. Автомобильные реле Sanyou

Применение Серия Ток контактной группы, А
Мотоциклетные бескорпусные реле CAR 15
Для установки в колодку
Классический форм-фактор U или H SARF, SARJ, SARQ 20…70
Классический форм-фактор U или H, высоковольтные SARN-H, SARJ-H
Малый форм-фактор SARS
Субминиатюрные SARP, SARI, SARC
Для пайки на плату SARA, SARK, SARD, SARB 20…40
Сильнотоковые (рисунок 2) SAR18-H, SAR18-L 150

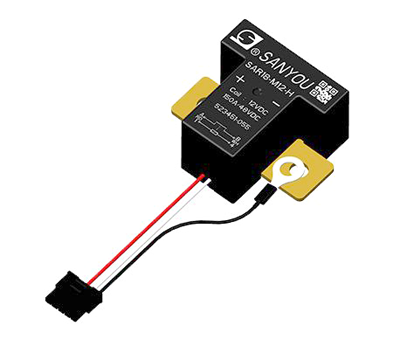

Рис. 2. Автомобильное реле серии SAR18

Рис. 2. Автомобильное реле серии SAR18

DC-контакторы

Переключение постоянного тока больших значений требует ряда решений, обеспечивающих долговечность и надежность контактной группы. В таблице 4 представлены 7 серий контакторов постоянного тока (рисунок 3), производимых компанией Sanyou.

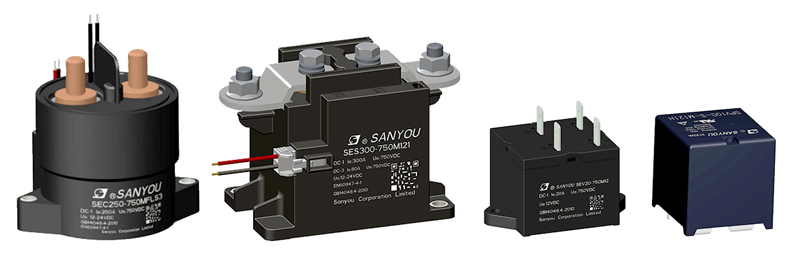

Рис. 3. Контакторы постоянного тока серий SEC, SES, SEV и SPV

Рис. 3. Контакторы постоянного тока серий SEC, SES, SEV и SPV

Таблица 4. DC-контакторы Sanyou

Серия Ток контактной группы, А Полярность контактной группы Особенности
SEC 100/150/250/350 + Керамическая защита контактной группы
SES 60/100/120/150/200/250/300
SEV 10/20/40/300
SEL 400
SEF 20/40/200 + Пластиковый герметичный корпус
SET 40 Две группы контактов
SPV 100/150 Для монтажа на печатную плату

Трансформаторы

Под брендом Zeming выпускаются измерительные трансформаторы нескольких серий с различным функциональным назначением (таблица 5). Каждая серия имеет достаточно большое количество вариантов, различающихся характеристиками, что позволяет выбрать оптимальное решение для любой задачи.

Таблица 5. Трансформаторы бренда Zeming, выпускаемые компанией Sanyou

Серия Назначение
ZMCT Защита электродвигателей
ZMCTLK Трансформаторы тока нулевой последовательности
CT ZM, PT ZM Трансформаторы релейной защиты
ZMCTCB, ZMDCT Трансформаторы для приборов учета
ZEMCTK Разъемные трансформаторы тока
CT TVA2, CT ZMECT, CT ZMCT Трансформаторы для цифровых измерительных приборов с монтажом на провод
CT ZMPT101, CT ZMPT107, CT ZMPT112 Трансформаторы для цифровых измерительных приборов с монтажом на печатную плату
ZMDCT, ZMXQD, ZMCB, ZMCTCB Трансформаторы с защитой от насыщения постоянным током
ZMCD, ZMC Трехфазные трансформаторы тока

Модель CT ZMCT238 имеет два отверстия, что позволяет использовать ее как трансформатор тока нулевой последовательности

Компания Sanyou прошла проверку лабораториями UL (США), VDE (Германия), сертифицирована Национальной службой Аккредитации CNAS и ISO9001. Клиентами Sanyou являются ведущие мировые производители электроники.

•••
