Танталовые конденсаторы Xiangyee с низким ESR – отличная альтернатива известным брендам
5 декабря 2022
Компания Hunan Xiangyee Electronic Technology Co., Ltd. размещается в провинции Хунань в специальной экономической зоне Сянсян, обладает более чем 30-летним опытом исследований, разработки и производства танталовых конденсаторов. Ей принадлежат три большие производственные базы с новейшим оборудованием, позволяющим обеспечить суммарные объемы производства до 500 миллионов штук в год. Продукция Xiangyee прошла сертификацию IATF16949, ISO9001, ISO14001, ISO45001.
К концу февраля 2023 года на склад КОМПЭЛ поступят конденсаторы Xiangyee серий CA45 и CA45L (исполнение с низким ESR).
CA45 – танталовые конденсаторы, в том числе с версией Low ESR (серия CA45L). К основным областям применения относятся развязка и фильтрация в промышленных и автомобильных приложениях, таких как преобразователи постоянного тока, портативная электроника, телекоммуникационные устройства, блоки управления.
Также прорабатываются варианты поставок серии CA55 – полимерных танталовых конденсаторов в чип-исполнении. Их главные области применения – преобразователи постоянного тока, ноутбуки, портативная электроника, телекоммуникационные устройства (мобильные телефоны, базовые станции), дисплеи, SSD/HDD-диски, USB-устройства.
Применение:
- развязка и фильтрация в промышленной и автомобильной электронике;
- DC/DC-преобразователи;
- портативная электроника;
- телекоммуникации и блоки управления;
- медицинское оборудование;
- аэрокосмическая промышленность;
- нефте- и газодобывающее оборудование.
Расшифровка наименований танталовых конденсаторов Xiangyee представлена на рисунках 1, 2 и 3, а их параметры приведены в таблице 1.

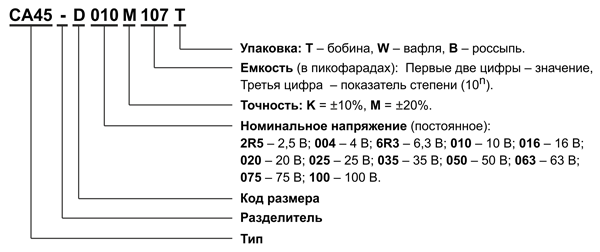

Рис. 1. Расшифровка наименования CA45
Для серии CA45 доступны номиналы 0,1…100 мкФ, рабочее напряжение 2,5…100 В, температурный диапазон -55…125°C.

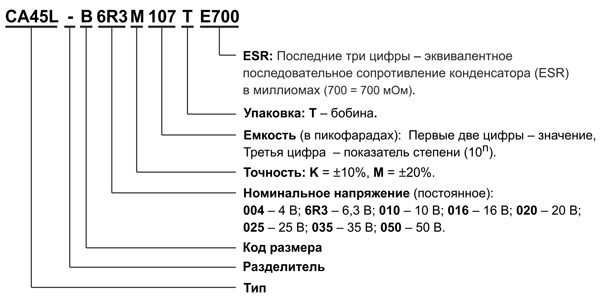

Рис. 2. Расшифровка наименования CA45L
Серия CA45L имеет доступный диапазон номиналов 0,47…1000 мкФ, рабочее напряжение 4…50 В, температурный диапазон -55…125°C, ESR 150…1500 мОм.

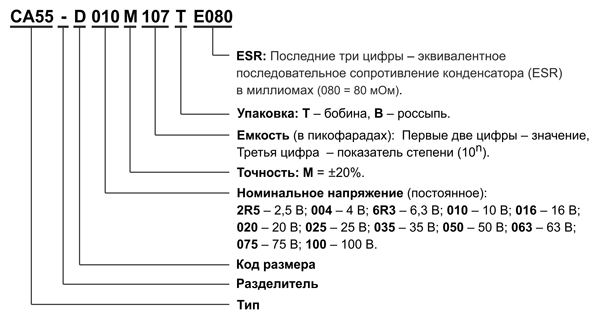

Рис. 3. Расшифровка наименования CA55
Для CA55 доступный диапазон номиналов составляет 0,47…100 мкФ, рабочее напряжение 2,5…100 В, температурный диапазон -55…105°C, токи утечки – не более 0,1 мкА.
Таблица 1. Размеры конденсаторов серий СА45, CA45L, СА55
| Case Code | EIA Code | EIA Metric | L, мм | W1, мм | H, мм | S, мм | W2, мм |
|---|---|---|---|---|---|---|---|
| A | 1206 | 3216-16 | 3,20 ± 0,20 | 1,60 ± 0,20 | 1,60 ± 0,20 | 0,80 ± 0,20 | 1,20 ± 0,20 |
| B | 1210 | 3528-19 | 3,50 ± 0,20 | 2,80 ± 0,20 | 1,90 ± 0,20 | 0,80 ± 0,20 | 2,20 ± 0,20 |
| C | 2312 | 6032-25 | 6,00 ± 0,20 | 3,20 ± 0,20 | 2,50 ± 0,20 | 1,30 ± 0,20 | 2,20 ± 0,20 |
| D | 2917 | 7343-28 | 7,30 ± 0,20 | 4,30 ± 0,20 | 2,80 ± 0,20 | 1,30 ± 0,20 | 2,40 ± 0,20 |
| E | 2917 | 7343-43 | 7,30 ± 0,40 | 4,30 ± 0,40 | 4,10 ± 0,40 | 1,30 ± 0,20 | 2,40 ± 0,20 |
| V | 2924 | 7361-36 | 7,30 ± 0,40 | 6,10 ± 0,40 | 3,60 ± 0,40 | 1,35 ± 0,20 | 3,00 ± 0,20 |
| W | 2924 | 7361-41 | 7,30 ± 0,40 | 6,10 ± 0,40 | 4,10 ± 0,40 | 1,35 ± 0,20 | 3,00 ± 0,20 |
| G | 3329 | 8575-45 | 8,50 ± 0,40 | 7,50 ± 0,40 | 4,50 ± 0,40 | 1,80 ± 0,20 | 4,50 ± 0,20 |
| S | 4335 | 11090-45 | 11,0 ± 0,40 | 9,00 ± 0,40 | 4,50 ± 0,40 | 1,50 ± 0,20 | 7,00 ± 0,20 |
| T | 4349 | 110125-55 | 11,0 ± 0,40 | 12,5 ± 0,40 | 5,50 ± 0,40 | 1,50 ± 0,20 | 10,5 ± 0,20 |
Преимущества Xiangyee:
- малые сроки производства;
- широкая номенклатура, практически полностью заменяющая аналоги;
- проектная защита;
- наличие склада готовой продукции.
Компания Hunan Xiangyee Electronic Technology Co., Ltd. (Xiangyee) – крупнейший в Китае и пятый по объемам поставок в мире производитель танталовых конденсаторов.
Компания основана в 1990 году в городе Сянсян. За прошедшее время Xiangyee основала три крупные производственные площадки с самым передовым автоматическим оборудованием для производства танталов. Совокупный объем выпуска продукции составляет до 500 миллионов конденсаторов в год.
Xiangyee ориентируется на инновации и научно-техничес ...читать далее
