Акустические компоненты JL World – на нашем складе

11 февраля 2023

телекоммуникациисистемы безопасностиавтомобильная электроникамедицинапотребительская электроникалабораторные приборыуниверсальное применениеJL Worldновостьпассивные ЭК и электромеханикаАудиоМикрофоныДинамики

На склад Компэл поступили акустические компоненты компании JL World:

  • электромагнитные звукоизлучатели (активные и пассивные),
  • пьезоэлектрические звукоизлучатели (активные и пассивные),
  • динамические громкоговорители,
  • электретные микрофоны.

Компания JL World – азиатский разработчик и поставщик передовых решений в области акустики для электронной аппаратуры. Опыт разработки, исследований и производства JL World – более 20 лет.

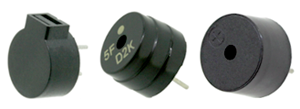

Электромагнитные звукоизлучатели

Серия HC
  • Негерметичная конструкция, не моющаяся;
  • Штыревые выводы;
  • Ручная пайка;
  • Пассивные (без колебательного контура).
Серия HCM
  • Герметичная структура и возможность мытья;
  • С пломбировочной этикеткой;
  • Возможность волновой пайки;
  • Штыревые выводы;
  • Активные и пассивные(собственный генератор/ внешний генератор).
Серия HCS
  • Поверхностный монтаж (SMD);
  • Возможность пайки оплавлением;
  • Активные и пассивные (собственный генератор/ внешний генератор).

В таблице 1 – система формирования наименования электромагнитных звукоизлучателей JL World.

Таблица 1. Система формирования наименования электромагнитных звукоизлучателей

HCM 09 05 A
Серия звукоизлучателя Размеры (диаметр) Номинальное рабочее
напряжение		 Серийный номер*

* – Для звукоизлучателя с собственным генератором в конце наименования указывается символ X.

В таблице 2 приведены наименования доступных на складе КОМПЭЛ электромагнитных звукоизлучателей.

Таблица 2. Электромагнитные звукоизлучатели JL World на складе Компэл

Наименование Размеры, мм Ном. рабочее напряжение, В Ток, мА Сопротивление катушки, Ом Интенсивность звука, дБ Частота, Гц
HC0903A Ø9,5 x 5 3 ≤80 25 ± 4 ≥85 3200
HC0905A 5 40 ± 4
HC0903F/1325 Ø9,5 x 6,5 3 ≤80 25 ± 4 ≥82 3200
HC0905F/1325 5 40 ± 4 ≥85
HCM0905A Ø9 x 5,5 5 ≤70 40 ± 4 ≥85 2731
HCM0903AX Ø9 x 5,5 3 ≤30 – ≥82 3200
HCM1201A Ø12 x 9 1,5 ≤70 6,5 ± 1 ≥75 2400
HCM1203A 3 ≤70 25 ± 4 ≥85 2400
HCM1206A 6 ≤60 45 ± 5 ≥85 2400
HCM1212A 12 ≤60 140 ± 14 ≥85 2400
HCM1205F Ø12 x 6,5 5 ≤60 140 ± 4 ≥85 2400
HCM1201X Ø12 x 9,5 1,5 ≤20 – ≥75 2300
HCM1203X 3 ≤30 ≥85
HCM1205X 5
HCM1206X 6
HCM1212X 12
HCM1212BX Ø12 x 9,5 12 ≤30 – ≥83 2300
HCM1601A Ø16 x 14 1,5 ≤18 27 ± 3 ≥80 2048
HCM1606A 6 ≤40 50 ± 5 ≥85
HCM1606X Ø16 x 14 6 ≤30 – ≥85 2300
HCM1612X 12
HCS0903H Ø9 x 4 3 ≤80 16 ± 3 ≥85 2730
HCS0905H 5 30 ± 3

Область применения: компьютеры, оборудование средств связи, автомобильная электроника, кассовые аппараты, бытовая электроника и пр.

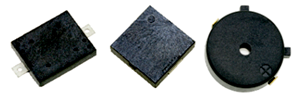

Пьезоэлектрические звукоизлучатели

Серия HPA
  • Негерметичная конструкция, не моющаяся;
  • Штыревые выводы;
  • Активные и пассивные (собственный генератор/ внешний генератор).
Серия HPM
  • Герметичная структура и возможность мытья;
  • С пломбировочной этикеткой;
  • Возможность волновой пайки;
  • Штыревые выводы;
  • Активные и пассивные(собственный генератор/ внешний генератор).
Серия HPS
  • Поверхностный монтаж (SMD);
  • Возможность пайки оплавлением;
  • Активные и пассивные (собственный генератор/ внешний генератор).

В таблице 3 – система формирования наименования пьезоэлектрических звукоизлучателей JL World.

Таблица 3. Система формирования наименования пьезоэлектрических звукоизлучателей

HPS 16 A
Серия звукоизлучателя Размеры (диаметр) Серийный номер*

* – Для звукоизлучателя с собственным генератором в конце наименования указывается символ X.

В таблице 4 – пьезоэлектрические звукоизлучатели, имеющиеся на складе КОМПЭЛ.

Таблица 4. Пьезоэлектрические звукоизлучатели JL World на складе Компэл

Наименование Размеры, мм Ном. рабочее напряжение, В Ток, мА Интенсивность звука, дБ Частота, Гц
HPA17A Ø16,5 x 7 5 ≤3 ≥78 4000
HPA17F Ø17 x 6,8 5 ≤2 ≥90 4000
HPA22D Ø22 x 7,4 10 ≤3 ≥90 4000
HPA22D/323
HPA24AX Ø23 x 9,5 12 ≤15 ≥95 3400
HPM14A Ø13,8 x 6,8 5 ≤3 ≥80 4000
HPM14AX Ø13,8 x 7,5 12 ≤7 ≥80 4000
HPM24AX Ø24 x 7,2 12 ≤20 ≥90 3700
HPS12F 12 x 12 x 1,6 3 ≤3 ≥75 4000
HPS12L 12 x 12 x 3 5 ≤5 ≥81 4000
HPS13C 12,8 x 12,8 x 2,5 5 ≤3 ≥80 4100
HPS16A 16,1 x 16,1 x 3,1 3 ≤5 ≥75 4000
HPS16B 16,2 x 16,2 x 2,4 3 ≤3 ≥75 4000
HPS16C 16 x 16 x 2,5 3 ≤3 ≥75 4000

Пьезоэлектрические звукоизлучатели широко используются в различных электронных устройствах — часах-будильниках, телефонных аппаратах, электронных игрушках, бытовой технике и т.д.

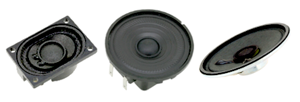

Электродинамические громкоговорители

Серия HSB
  • Мембрана из майларовой пленки;
  • Ручная пайка;
  • Выводы под пайку, провода или монтаж в разъем/держатель.
Серия HSM
  • С защитным корпусом;
  • Мембрана из майларовой пленки;
  • Возможность волновой пайки;
  • Штыревые выводы.
Серия HSP
  • Бумажный диффузор;
  • Ручная пайка;
  • Выводы под пайку, провода или монтаж в разъем/держатель.
Серия HSR (динамические приемники)
  • Мембрана из майларовой пленки;
  • Ручная пайка;
  • Выводы под пайку, провода или монтаж в разъем/держатель.
Серия HSS
  • Мембрана из высокотемпературного полимера;
  • Пайка оплавлением;
  • Поверхностный монтаж (SMD).

В таблице 5 – система формирования наименования электродинамических громкоговорителей JL World.

Таблица 5. Система формирования наименования электродинамических громкоговорителей

HSM 23 A -8
Серия динамика Размеры (диаметр) Серийный номер Сопротивление катушки

В таблице 6 – электродинамические громкоговорители, имеющиеся на складе КОМПЭЛ.

Таблица 6. Электродинамические громкоговорители JL World на складе Компэл

Наименование Размеры, мм Сопротивление катушки, Ом Мощность, Вт Диапазон частот, Гц Интенсивность звука, дБ
HSM23A-8 Ø23 x 8,5 8 0,08 1000…5000 73

Данные изделия находят широкое применение в различных сферах человеческой деятельности: они применяются в телевизорах, магнитофонах, радиоприемниках, телефонных аппаратах и смартфонах, переговорных устройствах, домофонах, ноутбуках, планшетах, системах оповещения и прочем.

Область применения HSM23A-8: компьютерная техника и телекоммуникации.

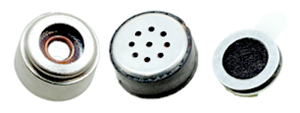

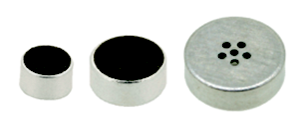

Электретные конденсаторные микрофоны

Серия HMO – всенаправленные
Серия HMU – однонаправленные
Серия HMC – с шумоподавлением
Серия HBO – электретный материал на задней пластине, всенаправленные
Серия HBU – электретный материал на задней пластине, однонаправленные
Серия HBC – электретный материал на задней пластине,
с шумоподавлением

В таблице 7 – система формирования наименования электретных микрофонов JL World.

Таблица 7. Система формирования наименования электретных микрофонов

HMO 06 03 A -60
Серия микрофона Диаметр микрофона Номинальное напряжение Серийный номер Чувствительность

В таблице 8 – электретные микрофоны, имеющиеся на складе КОМПЭЛ.

Таблица 8. Электретные микрофоны JL World на складе Компэл

Наименование Размеры, мм Ном. напряжение, В Ток, мА Чувствительность, dB Диапазон частот, Гц Сигнал/шум, дБ
HMO0603A-60 Ø6 x 5 3 ≤0,5 -60 ± 3 50…16000 ≥58
HMO1003A-65 Ø9,7 x 6,5 3 ≤0,5 -65 ± 3 50…16000 ≥60

Электретные микрофоны применяются в качестве звукопоглощающих элементов в различной аппаратуре: это акустические приборы или аудиотехника, телефонные аппараты и средства связи, бытовая электронная аппаратура, аппаратура громкоговорящей связи, домофоны, радиостанции, телефонно-микрофонные гарнитуры и прочее.

Если вы не нашли нужный вариант изделия, менеджеры Компэл всегда помогут с выбором компонентов, соответствующих необходимым параметрам.

•••
