Датчики МаgnTek на основе эффекта Холла: измеряем ток, положение, скорость вращения и угол поворота

16 февраля 2023

автомобильная электроникаучёт ресурсовсветотехникалабораторные приборыМаgnTekновостьдатчикиДатчики токаДатчики Холла

КОМПЭЛ начал сотрудничество c компанией Shanghai Magntek Microelectronics Inc. (MagnTek) – одним из лидеров среди предприятий, разрабатывающих различные датчики. MagnTek основан в 2009 году в Шанхае, в 2014 году успешно прошел сертификацию системы менеджмента качества ISO9001 от TUV NORD.

Продукция MagnTek имеет сертификаты RoHS и REACH, в настоящий момент компания работает над получением сертификации ISO26262 по безопасности электроники для автотранспорта. Центр разработки и головной офис продаж MagnTek расположены в Шанхае, еще два центра продаж – в городах Чонкин и Шенжень. Продукция изготавливается ведущими мировыми компаниями: тайваньской TSMC и южнокорейской DB HiTek (кристаллы), китайскими JCET, ASE и GTBF (корпусирование и тестирование). Перечислим некоторые категории датчиков MagnTek.

Датчики магнитного поля на основе эффекте Холла

MagnTek предлагает пять групп датчиков Холла (MT8311A и др.), особенности которых приведены в таблице 1. Датчики с одним выходом производятся в корпусах SOT-23-3, SOT-89B, WLCSP и Flat TO-92, с двумя – в корпусах SOT-23-6 и Flat TO-94 (рисунок 1). Микромощные версии имеют дополнительные варианты корпусов DFN1608 и DFN1616. В некоторых моделях есть защита от обратной полярности и перегрузки по току. Диапазоны рабочих температур составляют -40…125°C или -40…150°C, в зависимости от модели.

Таблица 1. Датчики Холла MagnTek

Группа датчиков Рабочее напряжение, В Частота дискретизации, кГц Особенности
Высоковольтные быстродействующие 3,8…60,0 200 Униполярные и с защелкой. Выход с открытым коллектором или со встроенным резистором 10 кОм подтяжки к питанию. Соответствие спецификациям AEC-Q 100.
Низковольтные быстродействующие 2,8…24,0 100/400 Униполярные, омниполярные и с защелкой. Выход с открытым коллектором или со встроенным резистором 10 кОм подтяжки к питанию. Варианты для энкодеров: с двумя сенсорами на фиксированном расстоянии в одном корпусе и с двумя типами выхода («скорость/скорость» или «скорость/направление вращения»).
Низковольтные экономичные
(ток потребления – менее 1 мА)
3,0…24,0 25 Униполярные, омниполярные и с защелкой. Выход с открытым коллектором или со встроенным резистором 10 кОм подтяжки к питанию.
Микромощные
(ток потребления 1,2…1,7 мкА)
2,0…5,5
1,6…5,0
0,02 Униполярные, омниполярные. Выход с открытым коллектором или двухтактный.
Магниторезистивные 1,8…5,5
1,65…5,0
0,02/0,9/1 Омниполярные 1D- или 2D-конфигураций. Выход с открытым коллектором или двухтактный.
С линейным выходом 3,0…5,5 Основное предназначение – определение линейного перемещения. Ратиометрический выход.

Рис. 1. Варианты исполнения датчиков Холла MagnTek

Рис. 1. Варианты исполнения датчиков Холла MagnTek

Датчики тока

Широкая номенклатура датчиков тока MagnTek (MT9221CT-10BR5 и другие) позволяет подобрать оптимальное решение, в зависимости от условий и задач применения, в том числе для автомобильного транспорта. Эти датчики могут быть как с интегрированной цепью токоизмерительного шунта, так и с измерением внешнего поля (в разрезе кольца). Номинальное напряжение питания составляет 3,3 или 5 В. Датчик измеряет как однополярный, так и двухполярный переменный или постоянный ток. Некоторые варианты с интегрированным шунтом могут измерять ток до 200 А, в зависимости от модели. Корпуса: SOP-8, SOP-16W, QFN-12, Flat TO-94, CB-2-3 и CA-2-4 (рисунок 2). Диапазоны рабочих температур: -40…105°C, -40…125°C или -40…150°C. Некоторые модели имеют возможность программирования внутренней EEPROM по протоколу OneWire.

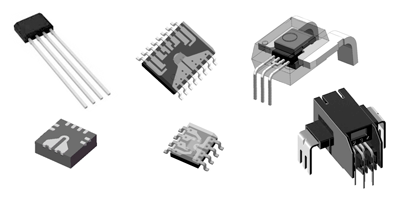

Рис. 2. Варианты исполнения датчиков тока MagnTek

Рис. 2. Варианты исполнения датчиков тока MagnTek

Датчики положения, скорости и угла поворота

Компания MagnTek предлагает серию датчиков определения угла поворота и вращения (MT6501CT-ADD-R и др.) разных типов (рисунок 3):

  • сенсор в корпусе SOP-8 выполнен из двух измерительных мостов на основе анизотропных магниторезистивных элементов, предназначен для определения угла поворота в диапазоне 0…180° или скорости и направления вращения, напряжение питания составляет -12…12 В;
  • низкоскоростные (до 6000 об/мин) и высокоскоростные (до 25000 об/мин) цифровые датчики угла поворота и вращения с точностью 0,5…1°, напряжением питания 3,0…5,5 В и выходами в стандарте I2C, SPI, PWM и ABZ, UVW;
  • датчики с цифровым или программируемым пользователем аналоговым выходом, с одним или двумя сенсорами в корпусе, с защитой от перенапряжения ±30 В для применения в автомобильной электронике;
  • высокоскоростные (до 25000 об/мин) цифровые датчики угла поворота и вращения с точностью 1°, напряжением питания 3,0…5,5 В и выходами в стандарте SPI, PWM и ABZ, UVW с возможностью осевой и внеосевой установки.

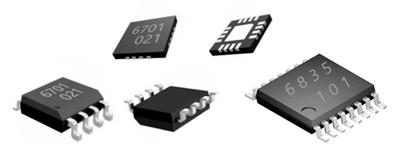

Рис. 3. Внешний вид датчиков вращения и угла поворота MagnTek

Рис. 3. Внешний вид датчиков вращения и угла поворота MagnTek



•••

Наши информационные каналы

О компании MagnTek

Компания Shanghai Magntek Microelectronics Inc. (MagnTek), основанная в 2009 году в Шанхае – одна из лидирующих в Азии в производстве датчиков магнитного поля, скорости и энкодеров на основе эффекта Холла. В 2019 году компания MagnTek объединилась с основанным в 2012 году в том же Шанхае крупным холдингом QST, изначально специализировавшимся на инерциальных MEMS-датчиках и к 2022 году интегрировавшим также производства электромагнитных модульных датчиков для автопрома, датчиков контроля парамет ...читать далее
