На склад КОМПЭЛ поступили микросхемы, модули и отладочные платы Espressif для Wi-Fi- и Bluetooth-приложений
7 апреля 2023
Китайская компания Espressif Systems получила известность как разработчик микросхем SoC (System-on-Chip) и модулей на их основе, которые представляют собой интеграцию одно- или двухъядерного микроконтроллера и радиомодулей Wi-Fi и Bluetooth. На склад КОМПЭЛ поступила и доступна к заказу следующая продукция Espressif:
- ESP-Prog – программатор-отладчик с портом JTAG для ESP8266 и ESP32 (рисунок 1);
- SoC семейства ESP32 (таблица 1) – двухъядерный 32-битный микроконтроллер Xtensa® LX6 (частота 240 МГц, ROM 448 кбайт, SRAM 520 + 16 кбайт), Wi-Fi11b/g/n 2,4 ГГц, Bluetooth LE v4.2 + BR/EDR;
- модули с краевыми «зубчатыми» контактами (рисунок 2), в наименовании которых указан размер установленной внешней SPI Flash (таблица 2);
- отладочные платы (рисунок 3) с интерфейсным мостом USB-UART и установленными модулями ESP32 или ESP8266EX (таблица 3).

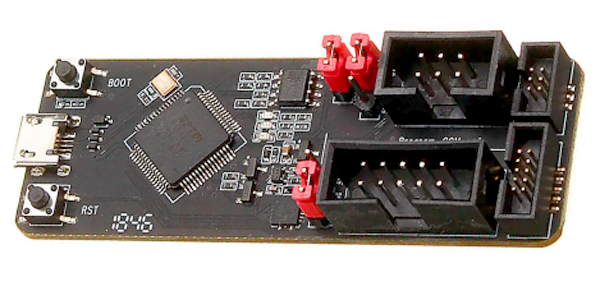

Рис. 1. Программатор-отладчик ESP-Prog
Таблица 1. SoC ESP32 и некоторые их различия
| Наименование | Flash, Мбайт | VDD_SDIO, В | Корпус | Диапазон рабочих температур, °С |
|---|---|---|---|---|
| ESP32-D0WDQ6 | – | 1,8/3,3 | QFN-48, 6×6 мм | -40…85 |
| ESP32-PICO-D4 | 4 | LGA-48, 7×7 мм | ||
| ESP32-U4WDH | 3,3 | QFN-48, 5×5 мм | -40…105 |

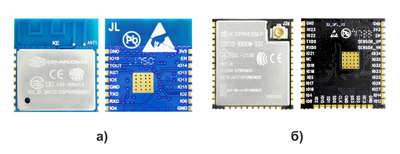

Рис. 2. Внешний вид модулей на базе ESP8266EX (а) и ESP32 (б)
Таблица 2. Модули Espressif Systems
| Наименование | SoC | Антенна | Размер, мм |
|---|---|---|---|
| ESP32-WROOM-32 [4MB] | ESP32-D0WDQ6 | Встроенная, на печатной плате | 18,0х25,5х3,1 |
| ESP32-WROOM-32E [4MB] | ESP32-D0WDR2-V3 | ||
| ESP32-WROOM-32E [8MB] | |||
| ESP32-WROOM-32D [4MB] | ESP32-D0WD | ||
| ESP32-WROOM-32D [16MB] | |||
| ESP32-WROOM-32U [4MB] | Внешняя, IPEX (разъем U.FL) | 18,0х19,2х3,1 | |
| ESP32-WROOM-32U [16MB] | |||
| ESP-WROOM-02 [2MB] | ESP8266EX | Встроенная, на печатной плате | 18,0х20,0х2,8 |

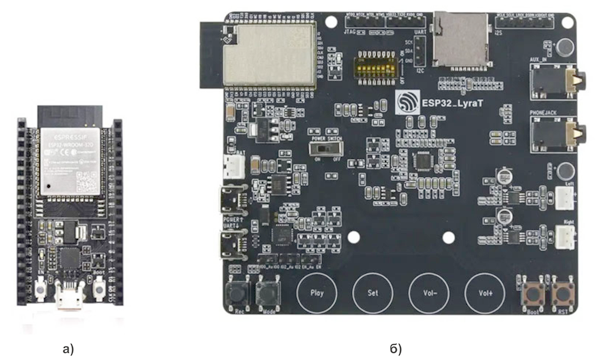

Рис. 3. Отладочные платы ESP32-DEVKITC (а) и ESP32-LyraT (б)
Таблица 3. Отладочные платы Espressif, доступные на складе КОМПЭЛ
| Наименование | Модуль (SoC) | Особенности |
|---|---|---|
| ESP32-DEVKITC-32D-F | ESP32-WROOM-32D | Установлены краевые разъемы (гнездо) |
| ESP32-DEVKITC-32U-F | ESP32-WROOM-32U | |
| ESP32-DEVKITC-32UE | ESP32-WROOM-32UE [4MB] |
– |
| ESP32-PICO-KIT | ESP32-PICO-D4 | 3D-антенна |
| ESP32-LyraT | ESP32-WROVER-E [4MB] | Подходят для аудиоприложений, установлен кодек ES8388 |
| ESP-WROVER-KIT-VE | ESP32-WROVER-B | LCD 3.2” SPI |
Компания Espressif Systems выпускает достаточно большое количество вариантов модулей и отладочных плат, отличающихся версиями SoC, объемом и типом установленной памяти, наличием антенны или разъема, температурными условиями эксплуатации и другими характеристиками. В случае затруднения выбора обратитесь к менеджеру КОМПЭЛ за дополнительной информацией и консультацией.
