Двухдиапазонный навигационный модуль Neoway GN01-A1 для точного позиционирования

10 мая 2023

На склад Компэл поступил новый высокоточный модуль Neoway GN01-A1. Навигационный модуль GN01-A1 (рисунок 1) работает со спутниковыми группировками GPS, NavIC, BDS, Galileo, QZSS и принимает сигналы в двух диапазонах частот L1/L5. Это позволило поднять точность определения координат до значения менее 1 м (CEP), что недоступно для типичных однодиапозонных версий. GN01-A1 также имеет повышенную до 20 нс точность синхронизированной метки времени 1 PPS.

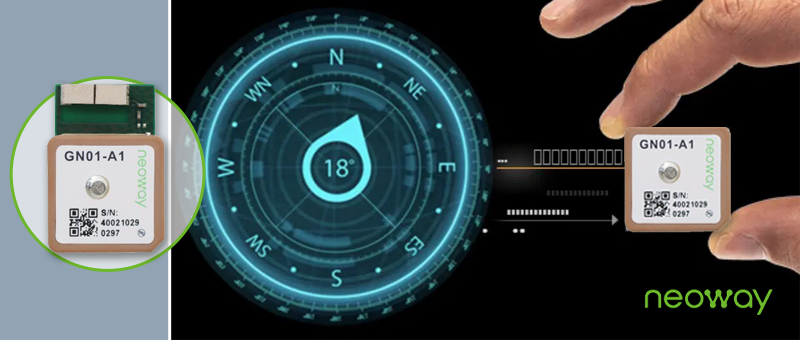

Рис. 1. Внешний вид модуля GN01-A1

Модуль имеет компактные размеры 26,7×18,5×7,0 мм и содержит на борту раздельные антенны для двух диапазонов. Благодаря миниатюрности модуль может с успехом использоваться в портативных приборах. Питание модуля осуществляется от одного источника напряжения 3,1…5 В, потребляемый ток составляет 50 мА. Блок-схема навигационного модуля приведена на рисунке 2.

Рис. 2. Блок-схема навигационного модуля GN01-A1

Особенности GN01-A1:

• Поддержка систем GPS, BDS, NavIC, Galileo и QZSS, работающих в диапазонах L1 и L5;
• Поддержка AGPS/DGPS/SBAS (WAAS/EGNOS/MSAS/GAGAN);
• Встроенный LNA и SAW для лучшей чувствительности;
• Две встроенные антенны L1 и L5;
• Поддержка функции Geo-Fence;
• Поддержка службы передачи сообщений для NavIC;
• Сверхнизкое энергопотребление около 50 мА в режиме слежения L1/L5;
• Поддержка внешней активной антенны с автоматическим переключением.
