Отладочные платы для 32-битных микроконтроллеров WCH Cortex-M и RISC-V

24 мая

На склад Компэл поступили отладочные платы для микроконтроллеров китайского производителя WCH. Платы CH32F205RBT6-EVT-R0, CH32F203C8T6-EVT-R0, CH32F103C8T6-EVT-R0, CH32V103C8T6-EVT-R1, CH32V203C8T6-EVT-R1 позволяют оценить работу микроконтроллеров на ядрах Cortex-M и RISC-V. Средства разработки имеют классический дизайн со штыревыми разъемами для доступа ко всем пинам микроконтроллера и стандартным интерфейсным разъемом USB, от которого также поступает питание на целевой MCU.

На платах имеется разъем для подключения внешнего фирменного программатора WCH-LinkE (WCH-LINK R1-1V1; WCHDAPLink), либо иного SWD-программатора для контроллеров Cortex-M.

Наименование	Фото	Особенности

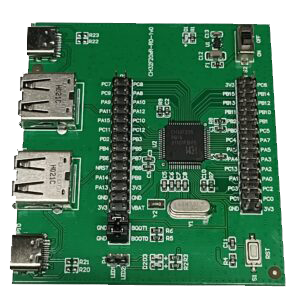

CH32F103C8T6-EVT-R0		Разъем SWD Выключатель питания Кнопка сброса Разъемы USB (master/slave) Выбор режима загрузки

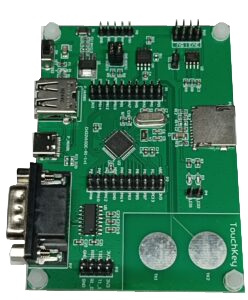

CH32V103C8T6-EVT-R1		Разъем SWD Выключатель питания Кнопка сброса Разъемы USB (master/slave) Преобразователь RS-232 (DB-9) Сенсорные кнопки Стабилизатор питания CAN-интерфейс Микросхемы памяти Flash и EEPROM Гнездо для SD-карты Выбор режима загрузки

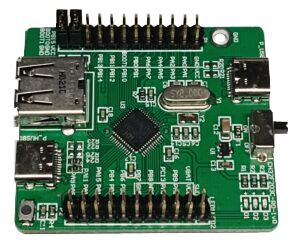

CH32F203C8T6-EVT-R0		Разъем SWD Выключатель питания Кнопка сброса Разъемы USB (master/slave) Выбор режима загрузки

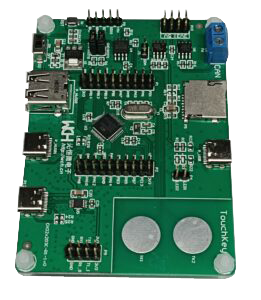

CH32V203C8T6-EVT-R1		Разъем SWD Выключатель питания Кнопка сброса Разъемы USB (master/slave) Преобразователь RS-232 Сенсорные кнопки Стабилизатор питания CAN-интерфейс Микросхемы памяти Flash и EEPROM Гнездо для SD-карты Выбор режима загрузки

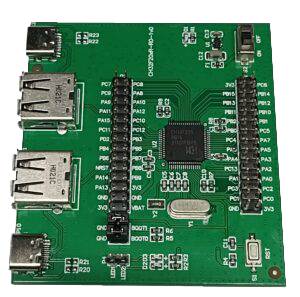

CH32F205RBT6-EVT-R0		Разъем SWD Выключатель питания Кнопка Сброса Разъемы USB (master/slave) Выбор режима загрузки

Комплект документации включает руководства по отладочным платам и файлы принципиальных схем. Также предоставляется пакет программного обеспечения, включающий файлы библиотек, необходимые драйверы для программатора и набор примеров работы с периферийными устройствами микроконтроллера.
