Широкий спектр резисторов Viking доступен со склада КОМПЭЛ

27 июня 2023

системы безопасностиучёт ресурсовпотребительская электроникауниверсальное применениеVikingновостьпассивные ЭК и электромеханикарезисторычип-резисторыSMD-резисторытонкопленочные резисторытолстопленочные резисторы

Постоянные резисторы – один из основных типов пассивных компонентов, используемых при разработке практически любого электронного устройства. В зависимости от технологии изготовления, конструкции и параметров (рисунок 1), резисторы выполняют широкий спектр задач: ограничение или измерение тока в цепи, рассеивание мощности, звено фильтра, времязадающей цепочки или делителя напряжения.

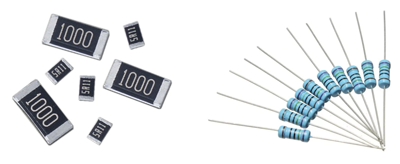

Рис. 1. Варианты исполнения постоянных резисторов

Рис. 1. Варианты исполнения постоянных резисторов

Весь спектр постоянных резисторов можно условно разделить на 5 больших сегментов:

  • SMD-резисторы и сборки в стандартных чип-корпусах;
  • миниатюрные MELF-резисторы;
  • выводные резисторы аксиального исполнения;
  • мощные резисторы в корпусах TO-220;
  • силовые резисторы сверхвысокой мощности для монтажа на радиатор или панель.

SMD-резисторы можно разделить на следующие ключевые семейства и типы технологий:

  • Thick Film Chip Resistor – толстопленочные чип-резисторы общего применения, обладающие стандартными показателями начальной точности (допуском номинала ±1…5%) и температурного коэффициента сопротивления (TCR, ±100…400 ppm). Это самое массовое семейство постоянных резисторов, имеющее универсальное применение;
  • Thin Film Precision Chip Resistor – тонкопленочные прецизионные чип-резисторы для использования в измерительных цепях и приложениях, требовательных к точности параметров. Данные SMD-резисторы обладают низким значением допуска (±0,01…1%), отличной температурной стабильностью (±5…50 ppm) и позволяют выбирать номиналы из ряда E192;
  • Current Sensing Chip Resistor – низкоомные чип-резисторы (0,005…1 Ом) и токовые шунты для измерения тока, обладающие высокой мощностью и хорошими показателями точности;
  • High Voltage Chip Resistor – высоковольтные чип-резисторы с повышенным (в более чем 2 раза) рабочим напряжением в рамках одного и того же корпуса;
  • Pulse/Surge Withstanding Chip Resistor – специализированные чип-резисторы, устойчивые к импульсам и всплескам напряжения и предназначенные для применения в импульсных цепях;
  • Automotive Grade Chip Resistor – чип-резисторы с приемкой AEC-Q200 для применения в автомобильной электронике;
  • Anti-Sulfurated Chip Resistor – антисерные чип-резисторы для тяжелых условий эксплуатации с высокой концентрацией серосодержащих газов;
  • Resistor Networks, Arrays – резистивные чип-сборки, состоящие из нескольких резисторов в одном корпусе;
  • MELF Resistor – миниатюрные цилиндрические металлопленочные и углеродные SMD-резисторы.

Среди выводных аксиальных резисторов наиболее массовыми и востребованными являются такие технологии, как:

  • Metal Film Resistor – металлопленочные;
  • Metal Oxide Film Resistor – металл-оксидные;
  • Wire Wound Resistor – проволочные;
  • Carbon Film Resistor – углеродистые.

КОМПЭЛ сотрудничает с одним из лидеров в области производства резистивной продукции – компанией Viking Tech Corporation (Viking). Она была основана в октябре 1997 года в Тайваньском научном технопарке Hsin-Chu Science Park. На сегодняшний день Viking владеет тремя фабриками, расположенными на Тайване (Kaohsiung) и в Китае (Hsinchu, Wuxi). Их общая производственная мощность составляет более 2,5 млрд резисторов в месяц. Viking позиционирует себя как лидер в области проектирования и производства тонкопленочных и толстопленочных (thin film/thick film) резисторов, MELF и автомобильных резисторов, являясь также одним из ведущих производителей сверхточных прецизионных резисторов с допуском до 0,01% и TCR до 1…5 ppm в широком диапазоне размеров корпусов (таблица 1).

Таблица 1. Предложения Viking по каждому сегменту резисторов

Наименование Внешний вид Сегмент Семейство
CR Чип-резисторы Толстопленочные резисторы общего  применения
AR Тонкопленочные прецизионные резисторы
CS Низкоомные резисторы для измерения тока
HVR Высоковольтные резисторы
PWR

SWR

Импульсные резисторы
AS Антисерные резисторы
CN

TFAN

Чип-сборки
CSR

CFS

MELF-резисторы
MFR Выводные аксиальные резисторы Металлопленочные универсальные
MFD Металлопленочные прецизионные
FMR Металлопленочные огнестойкие
MGR Металлоглазированные
MOF Металл-оксидные
KNP Проволочные
CFR Углеродистые
WR Мощные SMD-резисторы (1…5 Вт)
TR Мощные радиальные резисторы (30…100 Вт в корпусах TO-220, TO-247, TO-263)

Азиатские производители наличие, заказ и сроки производства

На сегодняшний момент около 960 наименований толстопленочных чип-резисторов для стандартного применения уже в наличии на складе, а срок их производства составляет не более 10 недель.

Дополнительные материалы

Подбор по параметрам в каталоге на сайте КОМПЭЛ

На сайте КОМПЭЛ можно подобрать требуемый резистор по следующим параметрам:

  • Производитель
  • Корпус
  • Сопротивление
  • Допуск
  • Мощность
  • ТКС
