Ультразвуковые пьезокерамические датчики Jiakang поступили на склад Компэл

9 августа 2023

На склад Компэл поступили ультразвуковые датчики Jiakang, предназначенные для расходомеров воды, газа и теплосчетчиков. Датчики работают на частотах 200 кГц, 500 кГц, 1 МГц, 2 МГц и представлены как в виде керамических дисков, так и в корпусах с выводами.

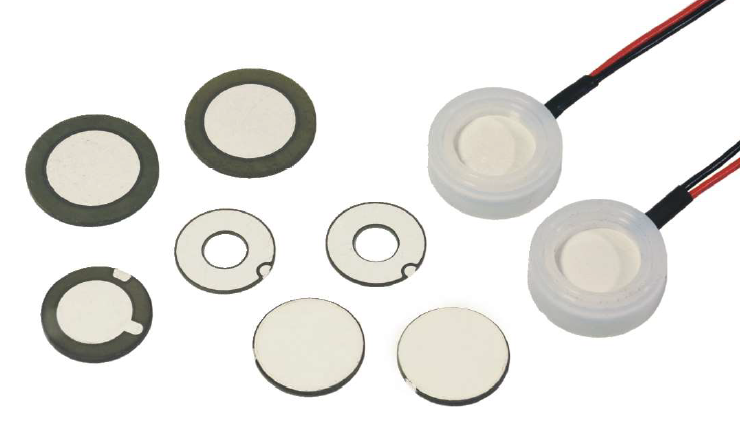

Дисковые ультразвуковые датчики Jiakang

Ультразвуковые пьезокерамические диски серии HTCY выпускаются на диапазоны частот от 40 кГц до 4 МГц и имеют диаметр от 7 до 50 мм. Статическая емкость лежит в диапазоне от сотен пикофарад до единиц нанофарад. Возможны различные формы электродов. Диски отличаются высокой стабильностью параметров в рабочем интервале температур.

Элементы серии HTCH представляют собой диск с отверстием. Диаметр диска может быть от 10 до 70 мм, внутреннее отверстие – от 2,5 до 6,5 мм. Рабочая частота дисков серии HTCH может быть в диапазоне от 15 до 200 кГц. В изделии диски, как правило, фиксируются на металлическом болте или стержне, чтобы концентрировать ультразвуковые колебания в определенном месте.

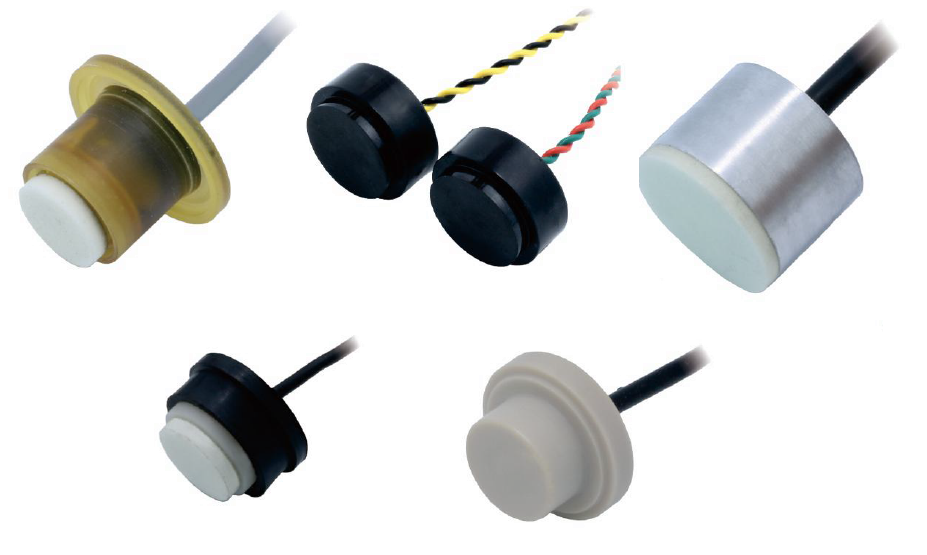

Корпусированные УЗ-датчики Jiakang

Корпусированные датчики серии PSC предназначены, в основном, для работы в счетчиках воды и газа. Различная геометрия внешней конструкции датчика позволяет выбрать оптимальный вариант для  размещение в трубе, где измеряется поток. Рабочая частота датчика может находиться в диапазоне от сотен килогерц до единиц мегагерц, при этом полоса пропускания составляет 10-15% от центральной частоты. Датчики имеют статическую емкость в диапазоне 500…3000 пФ.

Перечень поступивших на склад КОМПЭЛ датчиков приведен в таблице.​

Наименование	Особенности	Внешний вид
HTCY1.00B14AD2G8-T0	Частота 1 МГц Диаметр 14 мм Емкость 1200 пФ
HTCY2.00B7AD0H5-T0	Частота 2 МГц Диаметр 7 мм Емкость 550 пФ
PSC1.0M014085H2CB0-B0	Частота 1 МГц Диаметр 14,8 мм Емкость 600 пФ
PSC1.0M020102H2CE0-B0	Частота 1 МГц Диаметр 20,6 мм Емкость 1300 пФ
PSC1.0M020160H2AD1-B0	Частота 1 МГц Диаметр 20,8 мм Емкость 1200 пФ
PSC1.0M022302H2AD0-B0	Частота 1 МГц Диаметр 22 мм Емкость 1300 пФ
PSC2.0M014083H2AD2-B0	Частота 2 МГц Диаметр 14,8 мм Емкость 1100 пФ
PSC200K018102H3AD6-B1	Частота 200 кГц Диаметр 18 мм Емкость 2000 пФ
PSC500K018060H2AD2-B1	Частота 500 кГц Диаметр 18,5 мм Емкость 500 пФ
