Датчики касания PT2041AT6 и TTP223-BA6 для реализации простой сенсорной кнопки

25 октября 2023

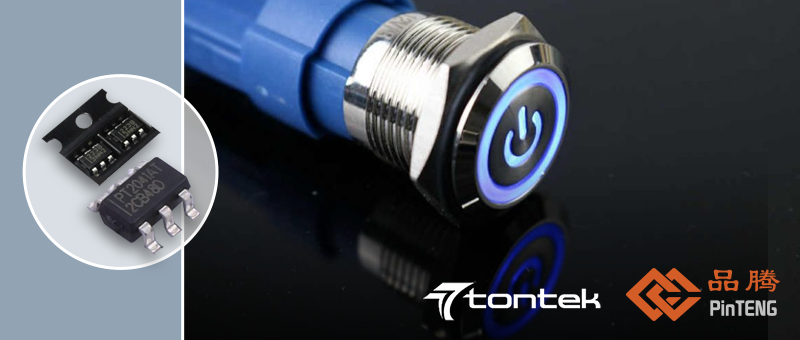

На склад КОМПЭЛ поступили микросхемы датчиков касания производства китайских компаний:

• PT2041AT6 (PinTeng);
• TTP223-BA6 (Tontek).

Эти простые микросхемы позволяют добавить в устройство сенсорную кнопку управления. К их достоинствам относятся простота применения, малое энергопотребление и отсутствие необходимости в написании кода.

Микросхемы отличаются высокой чувствительностью и имеют встроенную функцию автоматической самокалибровки. В период неактивности микросхема самостоятельно переходит в режим сна, снижая частоту опроса внешнего сенсора. Есть возможность выбрать режим прямого нажатия («кнопка без фиксации») или режим переключателя («кнопка с фиксацией»).

Области применения:

• сенсорные кнопки управления в любых приборах;
• емкостные датчики присутствия;
• клавиатуры с небольшим количеством кнопок.

Микросхемы PT2041AT6 и TTP223-BA6 имеют близкие характеристики и являются взаимозаменяемыми по корпусу (таблица 1).

Таблица 1. Параметры микросхем PT2041AT6 (PinTeng) и TTP223-BA6 (Tontek)

​

Наименование	PT2041AT6	TTP223-BA6
Производитель
Внешний вид
Характеристики	Напряжение 2,0…5,5 В Ток потребления 2 мкA (тип.) Время реакции 200 мс (макс.) Регулировка емкостью 1 … 50 пФ	Напряжение 2,0…5,5 В Ток потребление 1,5 мкА (тип.) Время реакции 220 мс (макс.) Регулировка емкостью  0…50 пФ
Назначение выводов
