Датчики тока и магнитного поля MagnTek доступны со склада КОМПЭЛ

3 ноября 2023

На склад КОМПЭЛ поступили датчики тока и магнитного поля производства MagnTek. Эта китайская компания сфокусирована на производстве измерителей именно магнитного поля, что отражено в ее названии. Представленные ниже датчики, доступные со склада – лишь малая часть широкой номенклатуры MagnTek.

Нанопотребляющие датчики Холла (таблица 1) могут применяться в батарейных сенсорах открытия окон и дверей, а также в приложениях, требующих минимального энергопотребления. Датчики работают при напряжении 1,6 В и имеют ток потребления от 600 нА.

Для применений, где нужна большая скорость срабатывания и широкий диапазон напряжений питания, подойдут магнитные датчики, представленные в таблице 2. Они могут работать при напряжении до 60 В.

Линейные датчики магнитного поля представлены в таблице 3. Они выдают напряжение, пропорциональное приложенному магнитному полю. Когда к датчику не приложено магнитное поле, напряжение на выходе составляет половину напряжения питания. При поднесении южного полюса магнита напряжение растет, при поднесении северного полюса – уменьшается (рисунок 1).

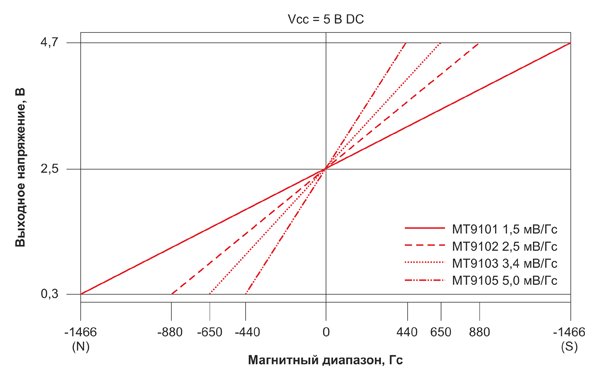

Рис. 1. Выходной сигнал линейного датчика Холла

Датчики угла поворота (таблица 4) позволяют отслеживать вращение вала со скоростью до 120 тысяч оборотов в минуту. Они применяются в системах управления сервоприводами, BLDC и шаговых двигателях, а также могут выступать в качестве замены оптических энкодеров (рисунок 2).

Рис. 2. Принцип действия магнитного датчика угла поворота

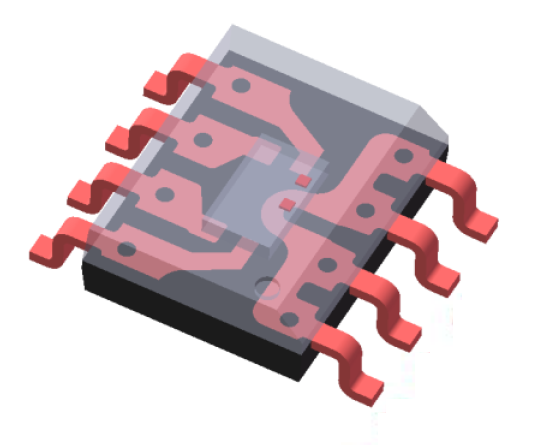

Интегральные датчики тока на эффекте Холла (таблица 5) позволяют измерять ток в диапазоне 5…50 А, обеспечивая гальваническую изоляцию выходного сигнала.

Таблица 1. Нанопотребляющие датчики Холла, выпускаемые компанией MagnTek

Наименование	Особенности	Внешний вид

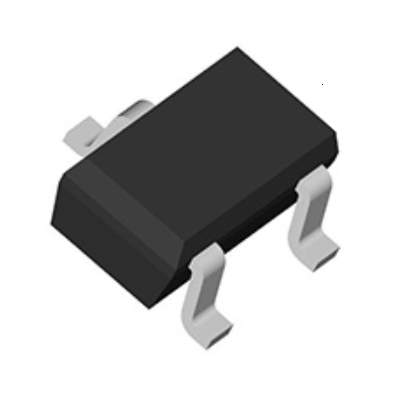

MT6341AT	Омниполярный* Частота 20 Гц Bop = ±10 Гс, Brp = ±8 Гс Питание 1,8…5,5 В Потребление 1200 нА (@2В) Выход Push-Pull Корпус SOT-23
MT6343AT-1	Омниполярный Частота 20 Гц Bop = ±18 Гс, Brp = ±15 Гс Питание 1,8…5,5 В Потребление 1200 нА (@2В) Выход Push-Pull Корпус SOT-23
MT8632AT	Омниполярный Частота 20 Гц Bop = ±16 Гс, Brp = ±9 Гс Питание 2…5,5 В Потребление 600 нА (@2В) Выход Push-Pull Корпус SOT-23
MT8633AT	Омниполярный Частота 20 Гц Bop = ±10 Гс, Brp = ±6 Гс Питание 2…5,5 В Потребление 600 нА (@2В) Выход Push-Pull Корпус SOT-23

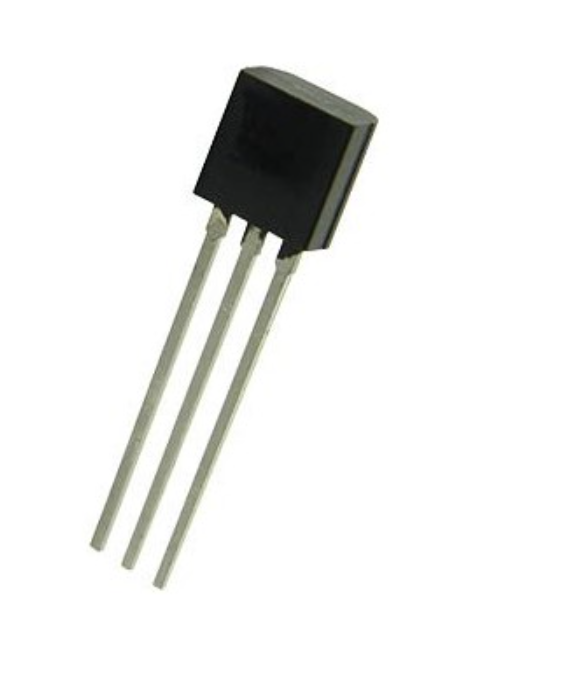

MT8651A	Омниполярный Частота 20 Гц Bop = ±37 Гс, Brp = ±25 Гс Питание 2…5,5 В Потребление 600 нА (@2В) Выход Open Drain Корпус TO-92
MT8651AT	Омниполярный Частота 20 Гц Bop = ±37 Гс, Brp = ±25 Гс Питание 2…5,5 В Потребление 600 нА (@2В) Выход Open Drain Корпус TSOT-23
MT8652AT	Омниполярный Частота 20 Гц Bop = ±16 Гс, Brp = ±9 Гс Питание 2…5,5 В Потребление 600 нА (@2В) Выход Open Drain Корпус SOT-23
MT8831A	Омниполярный Частота 20 Гц Bop = ±30 Гс, Brp = ±20 Гс Питание 1,6…5 В Потребление 600 нА (@2В) Выход Push-Pull Корпус TO-92
MT8831AT	Омниполярный Частота 20 Гц Bop = ±30 Гс, Brp = ±20 Гс Питание 1,6…5 В Потребление 600 нА (@2В) Выход Push-Pull Корпус SOT-23

* Омниполярный – срабатывающий на любой полюс магнита: и южный, и северный.

Таблица 2. Скоростные магнитные датчики MagnTek с широким диапазоном питания

Наименование	Особенности	Внешний вид
MT8551AT	Омниполярный Частота 25 кГц Bop = ±32 Гс, Brp = ±27 Гс Питание 3…24 В Потребление 1 мА Выход Open Drain Корпус SOT-23
MT8552AT	Омниполярный Частота 25 кГц Bop = ±80 Гс, Brp = ±60 Гс Питание 3…24 В Потребление 1 мА Выход Open Drain Корпус SOT-23
MT8573AT	Омниполярный Частота 25 кГц Bop = ±60 Гс, Brp = ±45 Гс Питание 3…24 В Потребление 1 мА Выход Open Drain (10k) Корпус SOT-23
MT8313A	Униполярный* Частота 200 кГц Bop = ±85 Гс, Brp = ±50 Гс Питание 3,8…60 В Потребление 4 мА Выход Open Drain Корпус TO-92
MT8311A	Униполярный Частота 200 кГц Bop = ±140 Гс, Brp = ±105 Гс Питание 3,…60 В Потребление 4 мА Выход Open Drain Корпус TO-92

* Униполярный – срабатывающий только на один полюс магнита: или южный, или северный.

Таблица 3. Линейные магнитные датчики MagnTek

Наименование	Особенности	Внешний вид
MT9101ET	Линейный Чувствительность 1,5 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус SOT-23
MT9102ET	Линейный Чувствительность 2.5 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус SOT-23
MT9103ET	Линейный Чувствительность 3,4 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус SOT-23
MT9105ET	Линейный Чувствительность 5 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус SOT-23
MT9102A	Линейный Чувствительность 2,5 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус TO-92
MT9103A	Линейный Чувствительность 3,4 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус TO-92
MT9105A	Линейный Чувствительность 5 мВ / Гс Питание 3…5,5 В Потребление 6 мА Выход аналоговый Корпус TO-92

Таблица 4. Датчики угла поворота

Наименование	Особенности	Внешний вид
MT6501CT-ADD	360° Частота вращения до 300 об/мин Разрешение 12 бит Выход DAC, PWM, SPI Питание 4,5…5,5 В Потребление 6 мА Корпус SOIC8

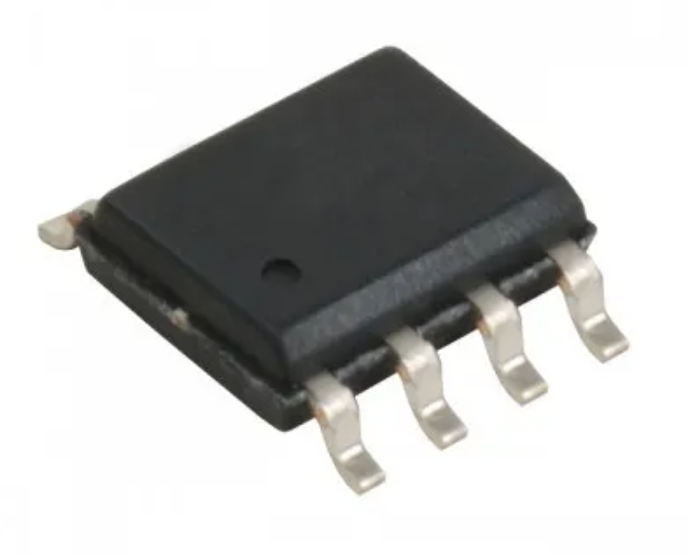

MT6813CT-LAC	360° Частота вращения до 10 000 об/мин Разрешение 14 бит Выход Analog, PWM, SPI, I2C Питание 3,0…5,5 В Потребление 6 мА Корпус SOIC8
MT6816CT-STD	360° Частота вращения до 25 000 об/мин Разрешение 14 бит Выход ABZ, UVW, PWM, SPI Питание 3,0…5,5 В Потребление 6 мА Корпус SOIC8

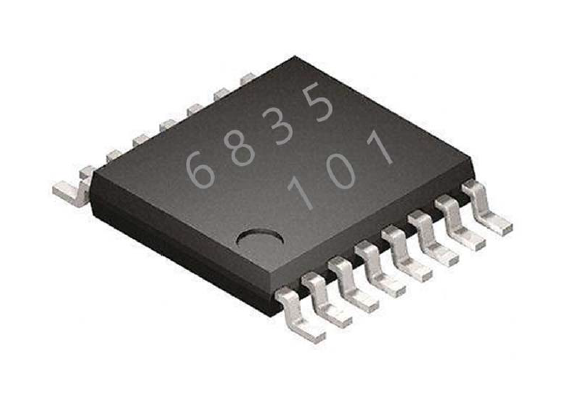

MT6835GT-STD	360° Частота вращения до 120 000 об/мин Разрешение 21 бит Выход ABZ, UVW, PWM, SPI Питание 3,3…5 В Потребление 22 мА Корпус TSSOP16

Таблица 5. Интегральные датчики тока MagnTek

Наименование	Особенности	Внешний вид

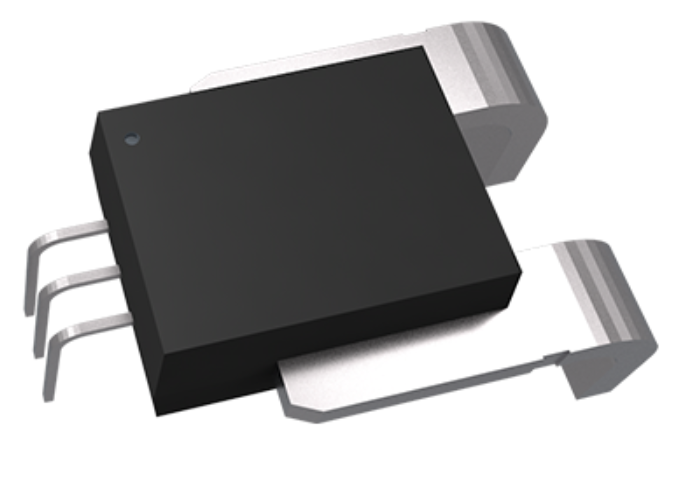

MTC921CB-50B5	Измеряемый ток ±50 A Cопротивление 50 мкОм Выход — напряжение Частота до 150 кГц Напряжение 4,5…5,5 В Потребление 10 мА Корпус CB-2-3

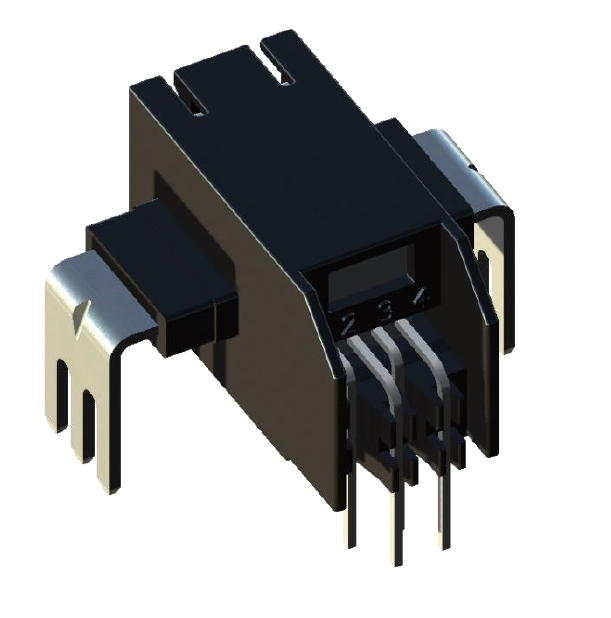

MTC952CA-10B5	Измеряемый ток ±10 A Cопротивление 0,21 мОм Выход — напряжение Частота до 250 кГц Напряжение 4,5…5,5 В Потребление 12 мА Корпус CB-2-4
MTC952CA-20B5	Измеряемый ток ±20 A Cопротивление 0,21 мОм Выход — напряжение Частота до 250 кГц Напряжение 4,5…5,5 В Потребление 12 мА Корпус CB-2-4
MT9523CT-05BF5	Измеряемый ток ±5 A Cопротивление 1 мОм Выход — напряжение Частота до 250 кГц Напряжение 4,5…5,5 В Потребление 15 мА Корпус SOIC8
MT9523CT-10BF5	Измеряемый ток ±10 A Cопротивление 1 мОм Выход — напряжение Частота до 250 кГц Напряжение 4,5…5,5 В Потребление 15 мА Корпус SOIC8
MT9523CT-10UR3	Измеряемый ток +5 A Cопротивление 1 мОм Выход — напряжение Частота до 250 кГц Напряжение 3,0…3,6 В Потребление 13 мА Корпус SOIC8
MT9523CT-20BF5	Измеряемый ток ±20 A Cопротивление 1 мОм Выход — напряжение Частота до 250 кГц Напряжение 4,5…5,5 В Потребление 15 мА Корпус SOIC8
MT9523CT-30UR3	Измеряемый ток +30 A Cопротивление 1 мОм Выход — напряжение Частота до 250 кГц Напряжение 3,0…3,6 В Потребление 13 мА Корпус SOIC8
MT9523CT-50BF5	Измеряемый ток ±50 A Cопротивление 1 мОм Выход — напряжение Частота до 250 кГц Напряжение 4,5…5,5 В Потребление 15 мА Корпус SOIC8
