Заказные LCD-дисплеи – это просто!

7 декабря 2023

Несмотря на гигантское разнообразие стандартных дисплеев, они не могут в 100% случаев удовлетворить требования разработчика. КОМПЭЛ предлагает варианты заказных дисплеев от нескольких азиатских производителей. Это как пассивные сегментные LCD-дисплеи, так и матричные графические индикаторы с установленной микросхемой драйвера и минимальным числом внешних линий управления.

Преимуществом заказных дисплеев является свобода выбора размеров, возможность использования любых шрифтов и уникальных иконок, произвольное расположение выводов.

Для расчета стоимости заказного дисплея необходим чертеж или эскиз будущего изделия, требования к температурному диапазону, напряжению питания и прочим техническим параметрам, которые важны для разработчика. На основании этих данных производитель сообщает о принципиальной возможности исполнения и согласовывает корректировки, связанные, например, с технологическими ограничениями. Далее изготавливаются 10 образцов и по результатам их проверки заказчиком производитель запускает основную партию. Следует отметить, что дополнительные расходы на подготовку производства заказных позиций не столь значительны и уже при тиражах в тысячи штук (для пассивных LCD-стекол) увеличивают цену относительно стандартных дисплеев такого же размера не более чем на 10%.

В таблице приведены варианты заказных дисплеев, свободно доступные для покупки со склада КОМПЭЛ. Их также можно рассматривать как примеры индивидуальных решений, которые вы можете заказать под свои проекты, разумеется, с учетом требуемых модификаций.

Наименование	Особенности	Изображение

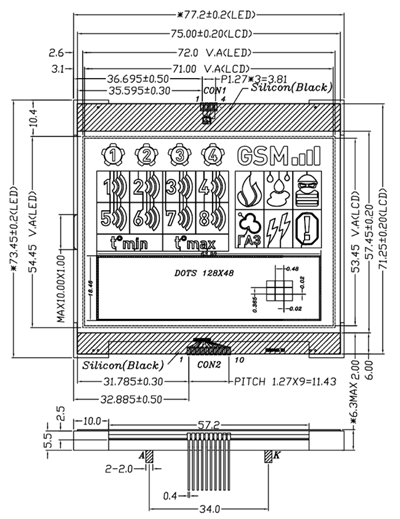

YMCO0144AAAFDGL	Сегментный + иконки+ графический CoG, I2C, SPI PCF8576D, ST7567 77 х 73 х 5,5 мм 2,7…5,5 В -40…50°C

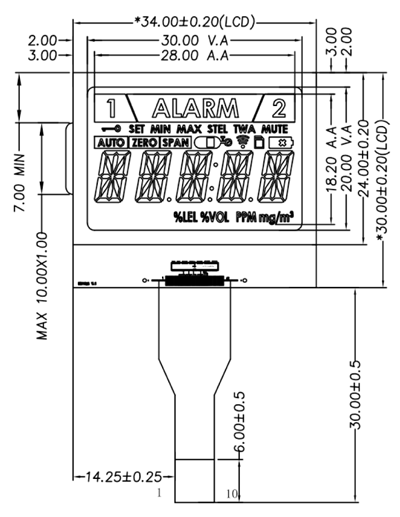

YMCO1105AAATDGN	Сегментный + иконки CoG, I2C UC1677/3-SPI 34 х 30 х 2,85 мм 2.7…5,5 В -40…50°C

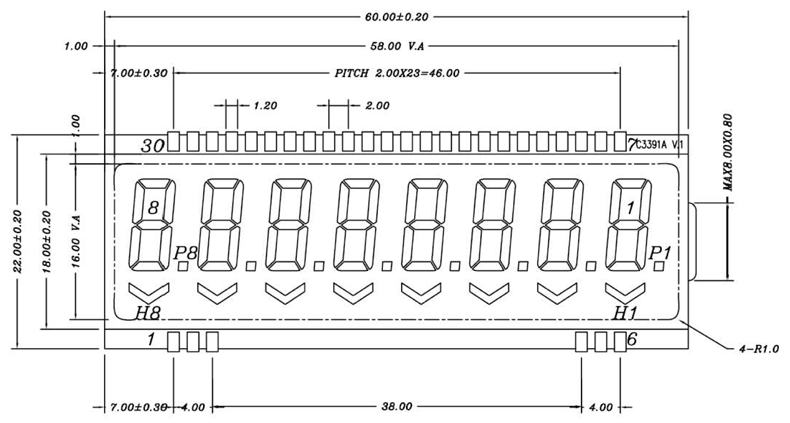

YDDC3391ABTDRPN	Сегментный 3 Com x 9 Seg 60 х 22 х 2,85 мм 2,8…3,2 В -20…70°C
