Склад КОМПЭЛ пополнили символьные VA-дисплеи Winstar

24 января

На склад КОМПЭЛ поступили символьные дисплеи Winstar типоразмеров 16х2 и 16х4, выполненные по технологии VA TN (таблица 1). Эти классические дисплеи с поддержкой кириллицы (рисунок 1)отличаются более высоким качеством изображения. Символы выводятся в виде цветных знаков на более темном фоне, и в этом они похожи на OLED-дисплеи, однако выигрывают по цене.

Дисплеи выполнены в разных цветах. Благодаря стандартному набору HD44780-совместимых команд их применение не потребует правки кода управляющего микроконтроллера. Данные дисплеи построены на основе микросхемы драйвера RW1063 и предназначены для работы по параллельному интерфейсу 8- или 4-бит. Однако для заказа доступны версии индикаторов с последовательными интерфейсами SPI и I²C. Они имеют различия в наименованиях, например, версия WH1604A-GLL-CWVE# имеет параллельный интерфейс, WH1604A1-GLL-CWVE# – интерфейс SPI, а WH1604A2-GLL-CWVE# – I²C.

Таблица 1. Дисплеи Winstar, поступившие на склад КОМПЭЛ

Наименование	Особенности	Внешний вид

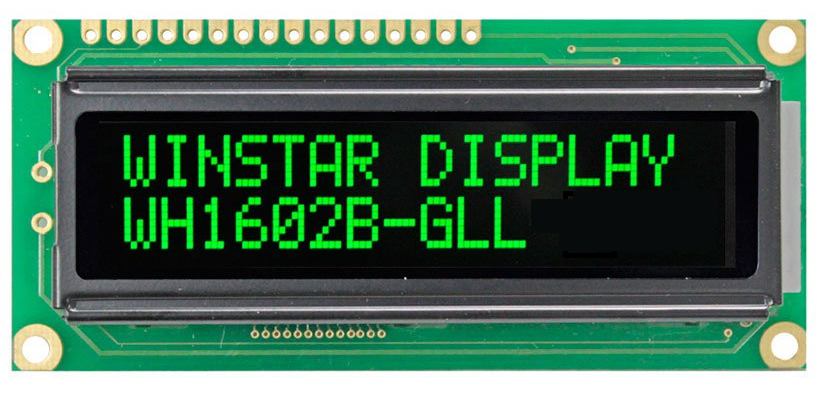

WH1602B-GLL-CWVE#	Зеленый цвет 2 строки по 16 символов Интерфейс 8 бит/4 бит Размеры 80×36 мм Питание 4,5…5,5 В
WH1602B-PLL-CWVE#	Синий цвет 2 строки по 16 символов Интерфейс 8 бит/4 бит Размеры 80×36 мм Питание 4,5…5,5 В

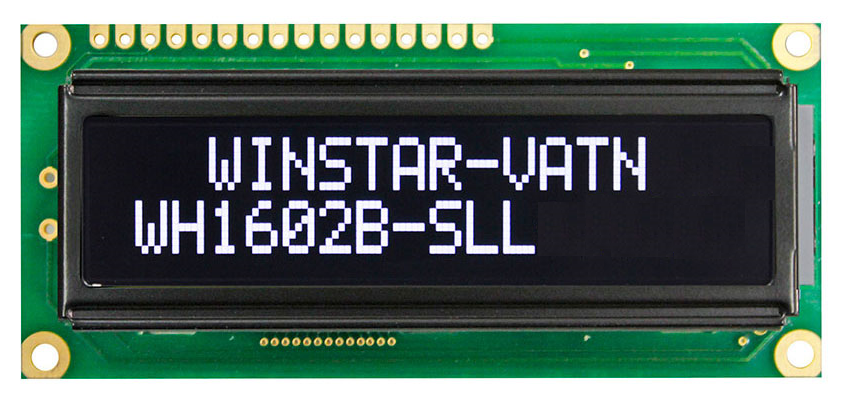

WH1602B-SLL-CWV#	Белый цвет 2 строки по 16 символов Интерфейс 8 бит/4 бит Размеры 80×36 мм Питание 4,5…5,5 В

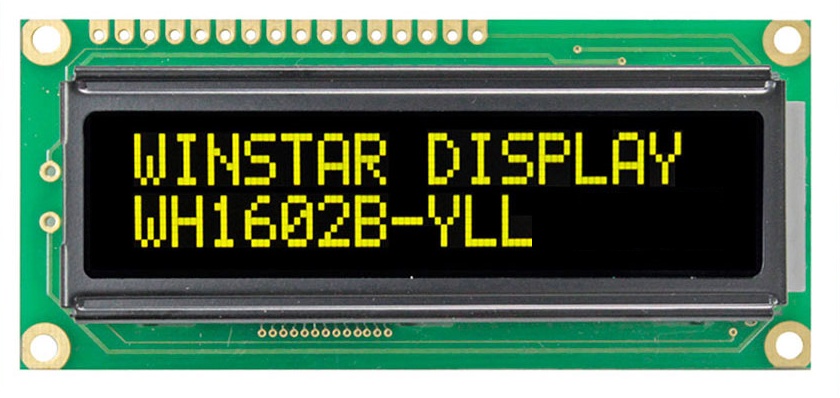

WH1602B-YLL-CWVE#	Желто-зеленый цвет 2 строки по 16 символов Интерфейс 8 бит/4 бит Размеры 80×36 мм Питание 4,5…5,5 В
WH1604A-GLL-CWVE#	Зеленый цвет 4 строки по 16 символов Интерфейс 8 бит/4 бит Размеры 87×60 мм Питание 4,5…5,5 В
WH1604A-YLL-CWVE#	Желто-зеленый цвет 4 строки по 16 символов Интерфейс 8 бит/4 бит Размеры 87×60 мм Питание 4,5…5,5 В

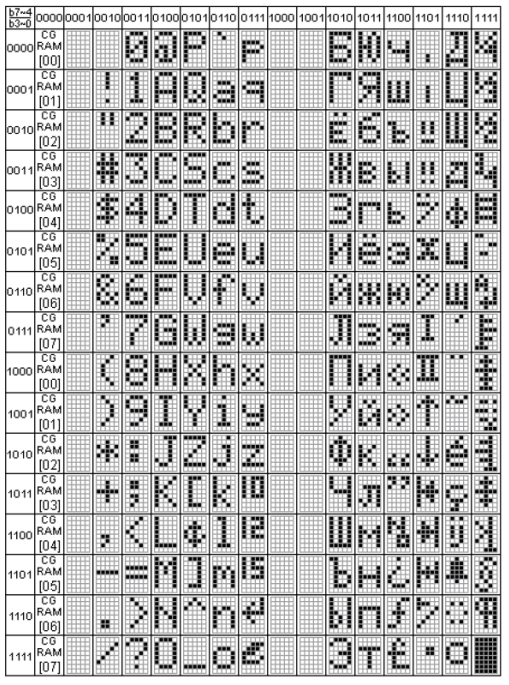

Рис. 1. Кириллическая таблица знакогенератора дисплеев Winstar
