Бюджетный приемопередатчик SI24R1 диапазона 2,4 ГГц для интернета вещей

4 июля 2024

На склад КОМПЭЛ поступил недорогой приемопередатчик SI24R1 производства компании Nanjing CSM-IC Microelectronics Co., Lt. (CSM), который работает в диапазоне 2,4 ГГц и является аналогом популярной микросхемы nRF24L01 (рисунок 1). Благодаря выходной мощности 7 дБм трансивер позволяет передавать данные на открытом пространстве на расстояние до 100 м.

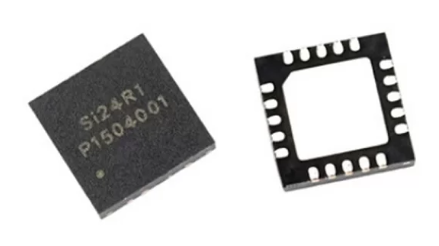

Рис. 1. Внешний вид приемопередатчика SI24R1

Работа Si24R1 основана на пакетной передаче данных. Он поддерживает протокол ARQ с подтверждением, внутренний механизм которого может реализовать автоматическую обработку пакетов без участия MCU. ARQ обеспечивает обработку динамической полезной нагрузки длиной 1…32 байт, которая находится внутри пакета. Кроме того, он поддерживает пакеты фиксированной длины, которая устанавливается в регистрах. Внутренняя машина состояний обеспечивает разборку и сборку пакетов, автоматическое подтверждение и повторную их передачу. На рисунке 2 представлена схема включения приемопередатчика, а на рисунке 3 изображена оптимальная трассировка.

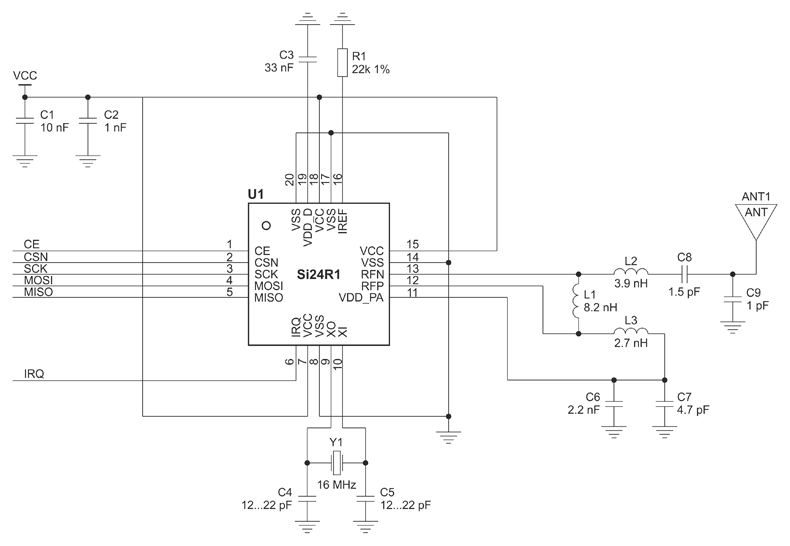

Рис. 2. Схема включения приемопередатчика SI24R1

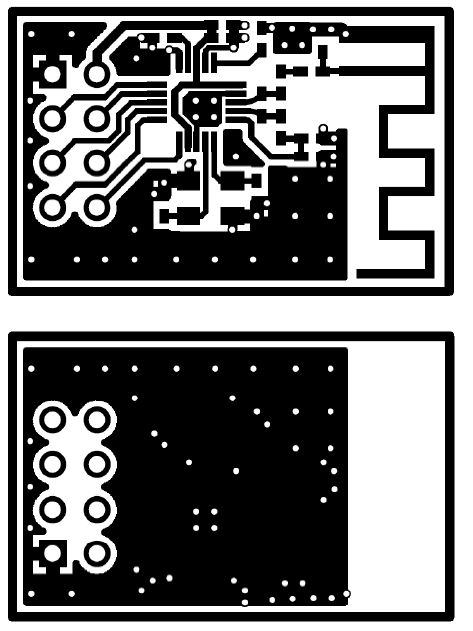

Рис. 3. Рекомендуемая трассировка печатной платы

Основные особенности:

• работа в диапазоне ISM 2,4 ГГц по всему миру;
• модуляция GFSK/FSK;
• скорость передачи данных 2/1 Мбит или 250 кбит/с;
• сверхмалый ток отключения 1 мкА;
• сверхмалый ток 15 мкА в режиме ожидания;
• чувствительность приемника -83 дБм при 2 Мбит/с;
• максимальная мощность передачи +7 дБм;
• ток питания RX (2 Мбит/с) 15 мА;
• ток питания TX (2 Мбит/с) 12 мА (0 дБм);
• внутренний интегрированный LDO с высоким уровнем PSRR;
• диапазон напряжения питания 1,9…3,6 В;
• напряжение цифровых портов 1,9…5,25 В;
• максимальное время 130 мкс при запуске из режима ожидания;
• 4-проводной интерфейс SPI (10 МГц);
• встроенный протокол ARQ;
• выход аппаратного прерывания TX/RX;
• поддержка 1-битного выхода RSSI;
• тактирование — бюджетный кварц 16 МГц ±60 ppm;
• корпус QFN20.
