HR1-U – новое сверхкомпактное герконовое реле Hongfa для медицинских приборов

27 ноября

Компания Hongfa представляет новое миниатюрное герконовое реле HR1-U для медицинских приборов. Коммутирование нагрузки или сигналов с помощью герконовых реле в этих устройствах дает ряд преимуществ по сравнению с твердотельными или электромеханическими:

• малый вес контактов и короткое расстояние между ними обеспечивает более высокую скорость срабатывания (в сравнении с электромеханическими);
• отсутствует ток утечки и значительная паразитная емкость, имеющаяся у твердотельных реле, и, в отличие от них, герконовые являются изолированными;
• герметичность контактов исключает влияние на них внешней среды, что обеспечивает стабильные коммутационные характеристики при малых уровнях сигнала, а также более высокую изоляцию в разомкнутом состоянии и возможность эксплуатации во взрывоопасной среде;
• отсутствие большого числа механических деталей увеличивает срок службы по сравнению с электромеханическими реле;
• высоковольтные герконовые реле способны коммутировать напряжение более высоких значений, чем твердотельные или электромеханические.

Кроме того, герконовые реле обладают миниатюрными размерами и малым энергопотреблением, что наряду с остальными достоинствами делает их идеальным выбором для портативных медицинских приборов. В этом можно убедиться на примере нового ультракомпактного реле HR1-U (рисунок 1) производства компании Hongfa, которое обладает коммутационной способностью постоянного тока 100 мА/10 В…10 мА/100 В.

Рис. 1. Внешний вид (а) и варианты исполнения (б) герконового реле HR1-U

HR1-U расширяет семейство герконовых реле HR1, которое ранее было представлено высоковольтной моделью HR1-V. Компактный SIP-корпус отвечает современным требованиям индустрии для высокоплотных дизайнов, а мощность катушки 62,5 мВт позволяет применять данный компонент в устройствах, где важно малое потребление, например, в портативных медицинских приборах, средствах связи, системах измерения.

Характеристики и особенности герконового реле HR1-U:

• ультрамалые размеры, составляющие 6,8×3,55×9,5 мм (ДхШхВ);
• площадь, занимаемая на печатной плате, лишь немного превышает 24 мм², что позволяет обеспечить высокую плотность монтажа;
• магнитное экранирование, уменьшающее взаимное влияние компонентов;
• высокая скорость срабатывания: не более 0,2 мс;
• варианты исполнения с интегрированным диодом или без (рисунок 1б);
• три варианта номинального напряжения катушки: 3/4,5/5 В (таблица 1);
• класс изоляции F (по стандартам UL);
• сопротивление изоляции между разомкнутыми контактами (при 100 В DC), а также контактами и катушкой (при 500 В DC) составляет не менее 10 ГОм;
• диэлектрическая прочность (постоянный ток): 210 В между контактами и 1500 В между контактами и катушкой;
• нормально разомкнутая группа контактов (1 А);
• нагрузочная способность контактов 100 мА/10 В…10 мА/100 В DC для резистивной нагрузки (рисунок 2а);
• максимальная коммутируемая мощность 10 Вт;
• время срабатывания, включая дребезг, не превышает 0,2 мс;
• время отпускания – не более 0,05 мс без интегрированного диода и 0,1 мс с диодом;
• сопротивление контактов не более 200 мОм (при 10 мА/30 мВ DC);
• механическая долговечность 500 млн срабатываний, электрическая – 0,1 млн при номинальном коммутируемом токе и максимальной температуре в режиме 1 с вкл/9 с выкл (результаты теста на выносливость для резистивной нагрузки в зависимости от значений коммутируемых тока и напряжения показаны на рисунке 2б);
• контакты из родиевого сплава;
• температура эксплуатации -40…85°C.

Таблица 1. Варианты исполнения реле HR1-U

Рис. 2. Область коммутационной способности контактной группы реле HR1-U (а) и результат теста на выносливость в зависимости от значений коммутируемых тока и напряжения (б)

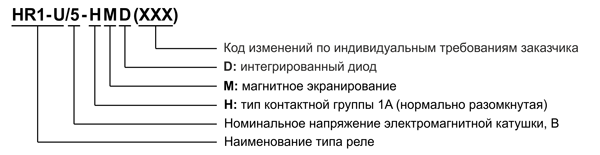

Расшифровка наименования:

С полным списком продукции Hongfa, доступной со склада КОМПЭЛ, можно ознакомиться в каталоге на странице Электромеханические реле. Если вы не нашли нужную модель, менеджеры КОМПЭЛ всегда помогут с выбором компонентов, соответствующих необходимым параметрам.
