OLED-дисплеи E-Shine поступили на склад КОМПЭЛ

9 декабря 2024

Графические дисплеи EO12864C2-YCD, EO12832X2-WCD и EOM12864D-YBM производства китайской компании E-Shine пополнили складскую программу КОМПЭЛ. Они отличаются высокой яркостью, широкими углами обзора (>160°) и отличной контрастностью, составляющей 2000:1 (таблица 1).

Дисплей EOM12864D-YBM представляет собой законченный продукт, который включает в себя сам OLED-экран с диагональю 2,42 дюйма, а также печатную плату с драйвером SSD1309 и преобразователем питания. Он может выступать в качестве замены для клаccических LCD-дисплеев типа TN, отличаясь более высокими техническими характеристиками. EOM12864D-YBM работает от единственного напряжения питания 2,8…3,3 В. Диапазон рабочих температур составляет -40…85°C.

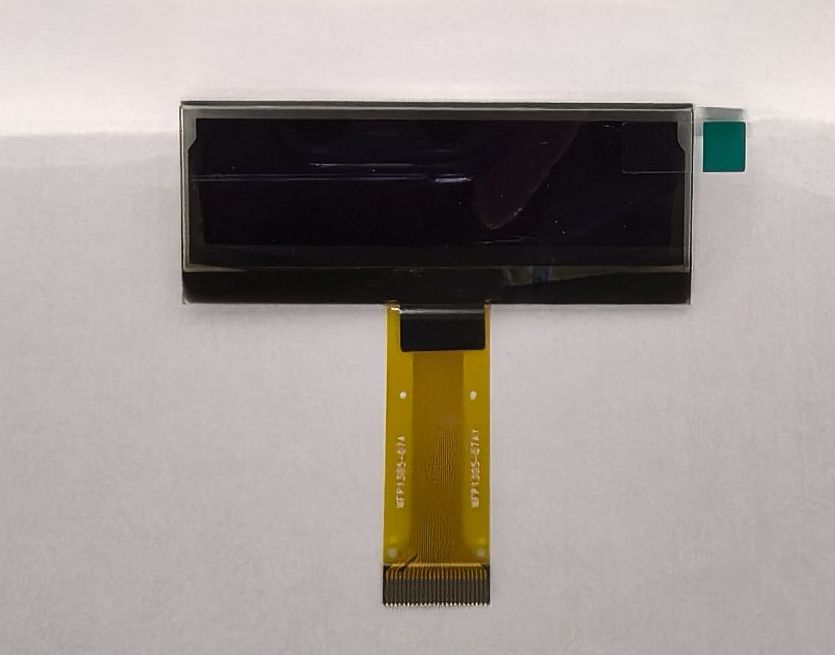

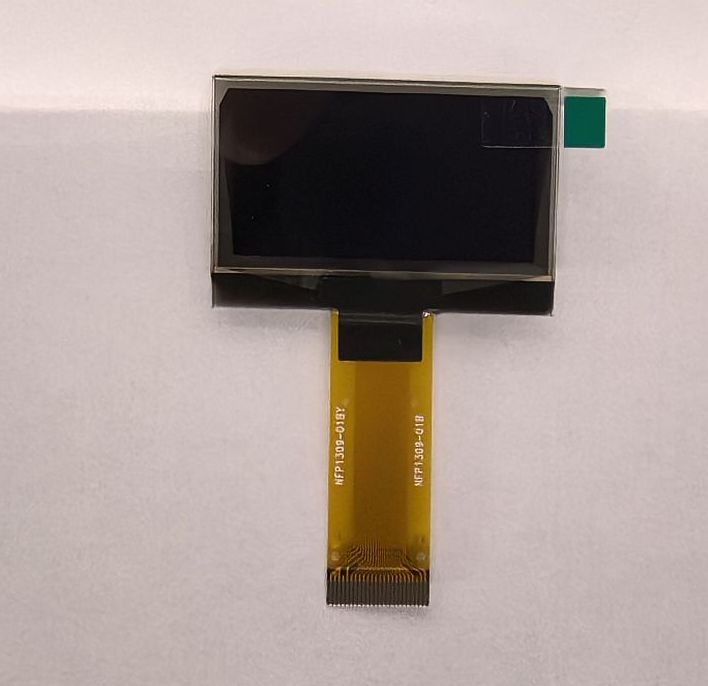

OLED-дисплеи EO12864C2-YCD и EO12832X2-WCD имеют гибкий шлейф, требуют двух напряжений питания (для логики и матрицы) и содержат драйвер, расположенный непосредственно на стекле. Это обеспечивает пластичность конструкции при расположении дисплея относительно платы управления и гарантирует минимальный занимаемый объем внутри конечного изделия.

Таблица 1. Технические характеристики OLED-дисплеев E-Shine

Наименование	EOM12864D-YBM	EO12864C2-YCD	EO12832X2-WCD
Внешний вид
Цвет пикселей	Желтый	Желтый	Белый
Диагональ, дюйм	2,42	1,54	2,23
Размер (без шлейфа), мм	75×52,7	42×27	62х24
Подключение	DIP 2.54 мм, 20 контактов	Длина шлейфа 36 мм, 24 контакта, шаг 0,5 мм	Длина шлейфа 36 мм, 24 контакта, шаг 0,5 мм
Интерфейс	8Bits MCU	8Bits MCU, I2C, SPI	8Bits MCU, I2C, SPI
Драйвер	SSD1309	SSD1309	SSD1305
Питание, В	2,8…3,3	1,65…3,3 В (Logic) 12…13 В (OLED Matrix)	1,65…3,3 (Logic) 12 (OLED Matrix)
Замена для компонента	WEO012864JLPP3N00000	WEO012864ALAP3N00000, WEO012864BLPP3N00000	WEO012832AWPP3N00000
