Малогабаритная антенна NXW-FM5900 производства Neoway для 2G/3G-модемов

11 декабря 2024

На склад КОМПЭЛ поступила малогабаритная антенна NXW-FM5900, выпускаемая компанией Neoway (рисунок 1). Она предназначена для работы с сотовыми модулями стандартов 2G/3G в диапазонах частот 820…960 и 1710…2170 МГц и работает в индустриальном диапазоне температур -40…85°C.

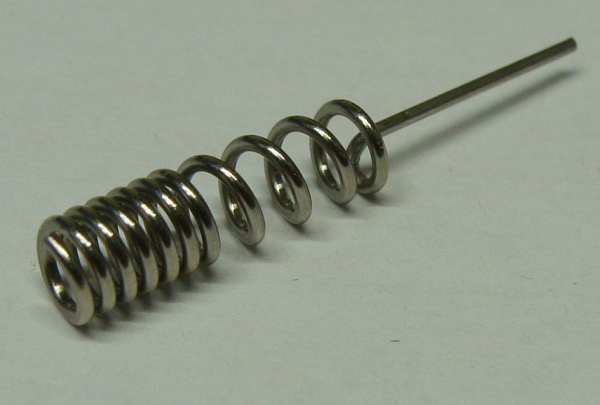

Рис. 1. 2G/3G-антенна NXW-FM5900

Антенна выполнена в виде спирали из проволоки 0,8 мм, при этом ее длина составляет всего 32 мм, а диаметр не превышает 5 мм. Сложная форма намотки с переменным шагом спирали позволила добиться хорошей работы в широком диапазоне частот (рисунок 2).

Монтаж NXW-FM5900 осуществляется внутри корпуса изделия. Излучающая эффективность составляет 25%.

Особенности NXW-FM5900:

• сотовая связь 2G/3G/LTE;
• частота 698…960/1710…2170 МГц;
• эффективность 25%;
• размер Ø5х32 мм;
• толщина проволоки 0,8 мм;
• температура -40…85°C.

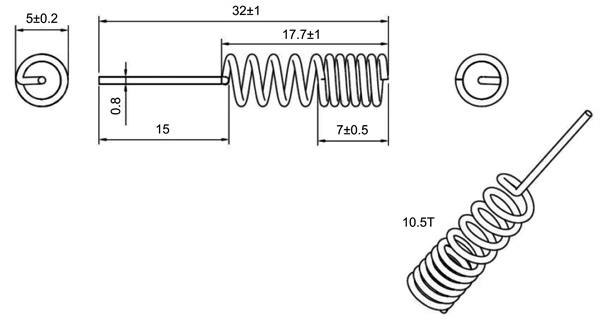

Рис. 2. Конструкция антенны NXW-FM5900
