Многослойные керамические чип-индуктивности CCTC для высокочастотных и беспроводных решений
24 декабря 2024
Компания CCTC, являющаяся одним из крупнейших производителей пассивных компонентов в Китае, анонсировала выпуск чип-индуктивностей для высокочастотных и беспроводных применений, таких как Bluetooth, Wi-Fi, GPS, Wireless.
Chaozhou Three-Circle (Group) Co., Ltd. (CCTC) был основан в 1970 году. Объем продаж в 2021 г. составил 975 млн $. На сегодняшний момент CCTC входит в ТОП-10 предприятий электронной промышленности Китая. Компания была отмечена множеством премий, в том числе статусом Национального высокотехнологичного предприятия.
CCTC многим известен прежде всего как производитель многослойных чип-конденсаторов MLCC. Однако с 2020 года компания активно начала инвестировать в новое для себя направление – разработку и производство многослойных чип-индуктивностей. Результатом такой работы стало появление двух новых серий индуктивностей: TCGL0603Cx в дюймовом корпусе 0201 и TCGL1005Bx в дюймовом корпусе 0402 (таблица 1). Они выполнены по многослойной технологии на керамическом сердечнике (рисунок 1).
Рис. 1. Внешний вид чип-индуктивностей семейства TCGL, выпускаемых CCTC
Компании принадлежит собственное производство материалов для изготовления индуктивностей, включая пасту, керамику, внутренние и внешние электроды и финишное покрытие. На всех этапах производственного процесса осуществляется жесткий контроль и тестирование, что позволяет получить компоненты с равномерной и однородной внутренней структурой (рисунок 2).

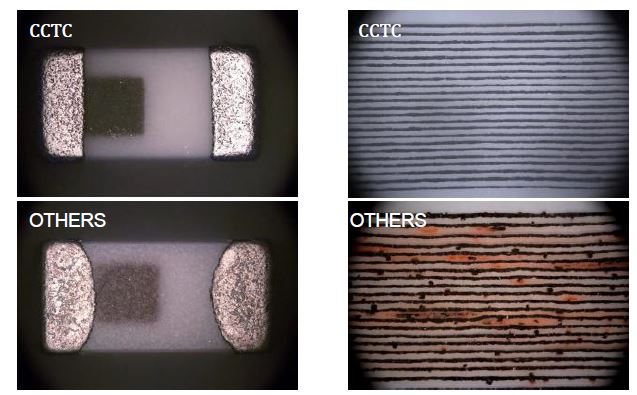

Рис. 2. Внутренняя структура индуктивностей CCTC в сравнении с конкурентами
Индуктивности TCGL были разработаны специально для применения в высокочастотных и беспроводных цепях. Они обладают хорошим уровнем добротности (Q) и высоким значением частоты саморезонанса (SRF). Данное семейство рассчитано на применение в расширенном диапазоне рабочих температур -55…125°C.
Таблица 1. Основные параметры серий TCGL0603Cх и TCGL1005Bх
| Наименование | Индуктивность L, нГн | Добротность Q, мин. | Сопротивление RDC, Ом |
Саморезонанс SRF, МГц | Рабочий ток Ir, мА | Дюймовый корпус |
|---|---|---|---|---|---|---|
| TCGL1005B | 0,6 | 4 | 0,1 | 10000 | 800 | 0402 |
| 1…33 | 8 | 0,1…0,9 | 1300…10000 | 200…400 | ||
| 39…270 | 8 | 1…4,8 | 400…1200 | 100…200 | ||
| TCGL0603C | 0,6…27 | 13 | 0,06…2,1 | 2000…10000 | 140…850 | 0201 |
| 33…56 | 10 | 2,2…3,5 | 1400…1800 | 100…120 | ||
| 68…120 | 9 | 3,5…5 | 800…1200 | 80…100 |
Дополнительные материалы
- Презентация о семействе TCGL
- Техническая документация на серию TCGL0603C
- Техническая документация на серию TCGL1005B
