Интеллектуальные OLED-дисплеи JIRUN с поддержкой кириллицы и широким выбором интерфейсов

20 января

На склад КОМПЭЛ поступили образцы графических OLED-дисплеев производства китайской компании JIRUN (таблица 1). Их особенностями являются поддержка кириллицы, разнообразные варианты интерфейсов (SPI, UART, RS-232) и встроенные функции по выводу графических примитивов (рисунок 1).

В отличие от традиционных OLED, представленная продукция относится к классу интеллектуальных дисплеев. Для получения изображения или символа их не требуется программировать, использовать многочисленные регистры или формировать изображение попиксельно. Данные дисплеи управляются с помощью набора простых команд, которые позволяют как формировать текст (знакогенератор с поддержкой разных языков уже имеется на борту), так и отрисовывать графические объекты.

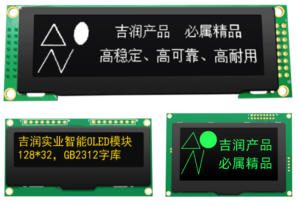

Рис. 1. Различные форматы OLED-дисплеев JIRUN

Поддержка множества шрифтов реализована во встроенном знакогенераторе GT30L32S4W, в котором есть кириллица, латиница и китайские иероглифы. Набор управляющих команд позволяет легко рисовать графические объекты, такие как линии, многоугольники, окружности, менять цвет пера и фона, выбирать знакогенератор и так далее (рисунок 2). Производитель предоставляет примеры кода на языке Си для инициализации дисплея и отображения информации.

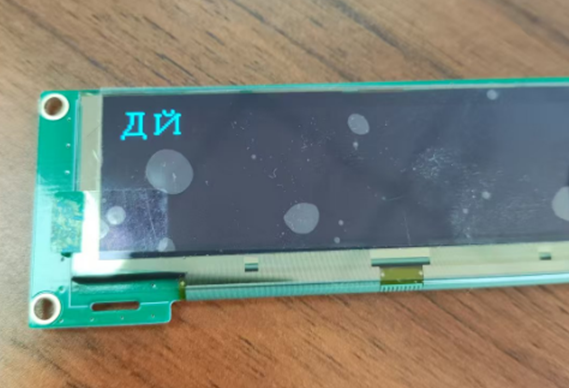

Рис. 2. Пример вывода русских букв

Таблица 1. Технические характеристики дисплеев JIRUN, поступивших на склад КОМПЭЛ

Наименование	Внешний вид	Характеристики
Интеллектуальные символьно-графические дисплеи

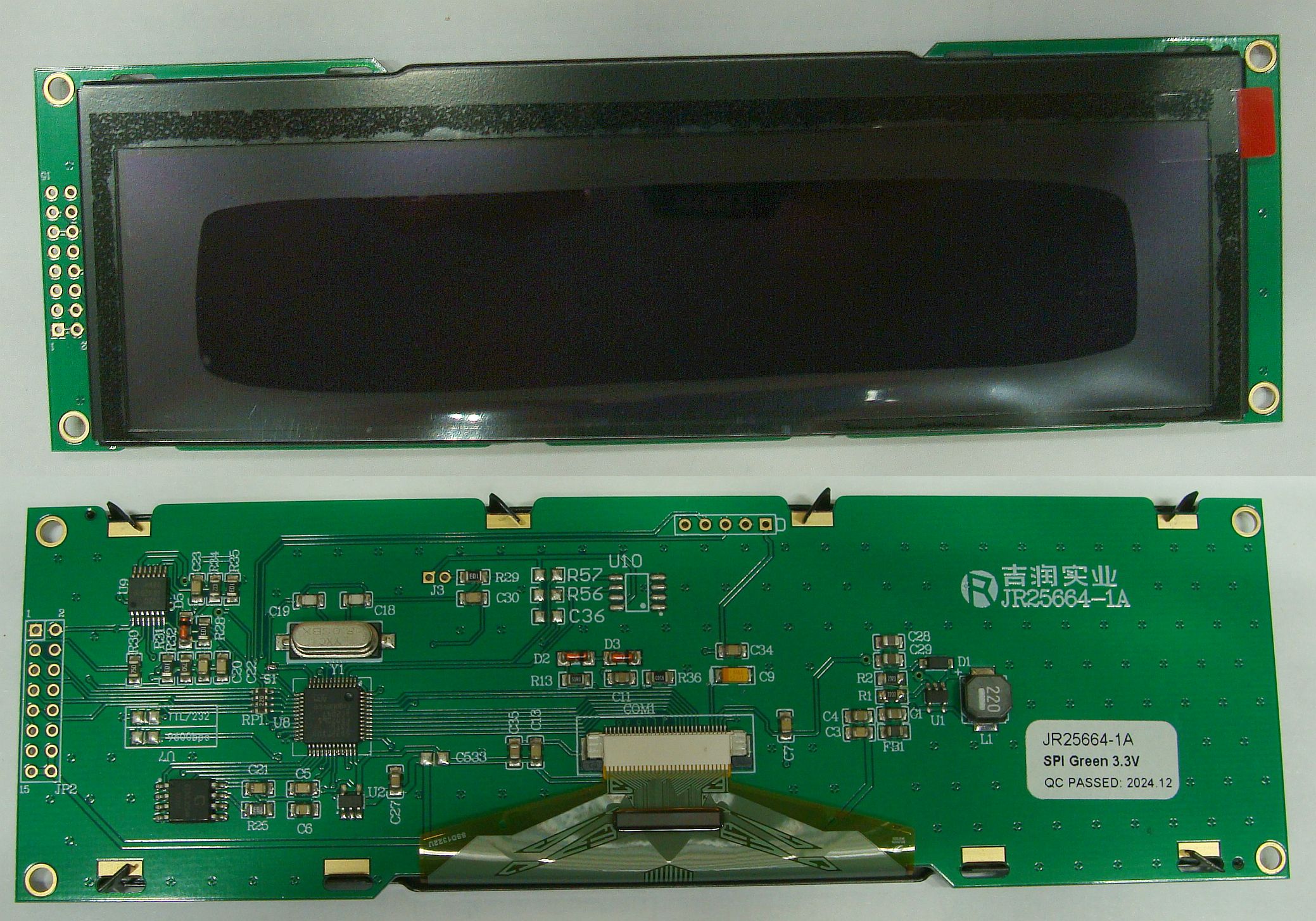

JR25664-1A_SPI_Green_3.3V		Цвет зеленый Диагональ 5,5 дюйма Разрешение 256х64 точки Питание 3,3 В Размеры 159х50х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI
JR25664-1A_UART_Green_5V		Цвет зеленый Диагональ 5,5 дюйма Разрешение 256х64 точки Питание 5 В Размеры 159х50х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс UART

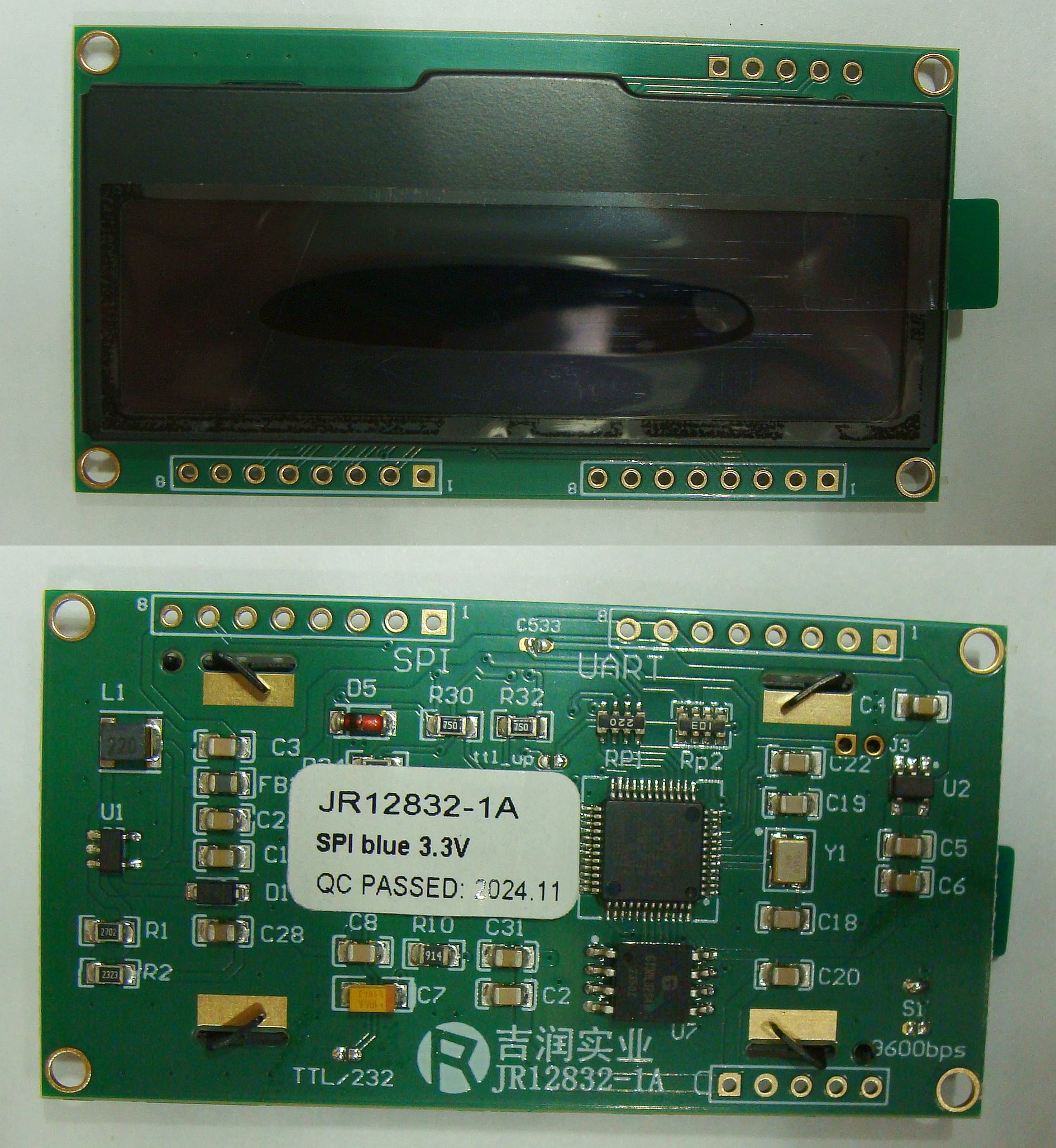

JR12832-1A_SPI_Blue_3.3V		Цвет синий Диагональ 2,23 дюйма Разрешение 128х32 точки Питание 3,3 В Размеры 67х35х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI

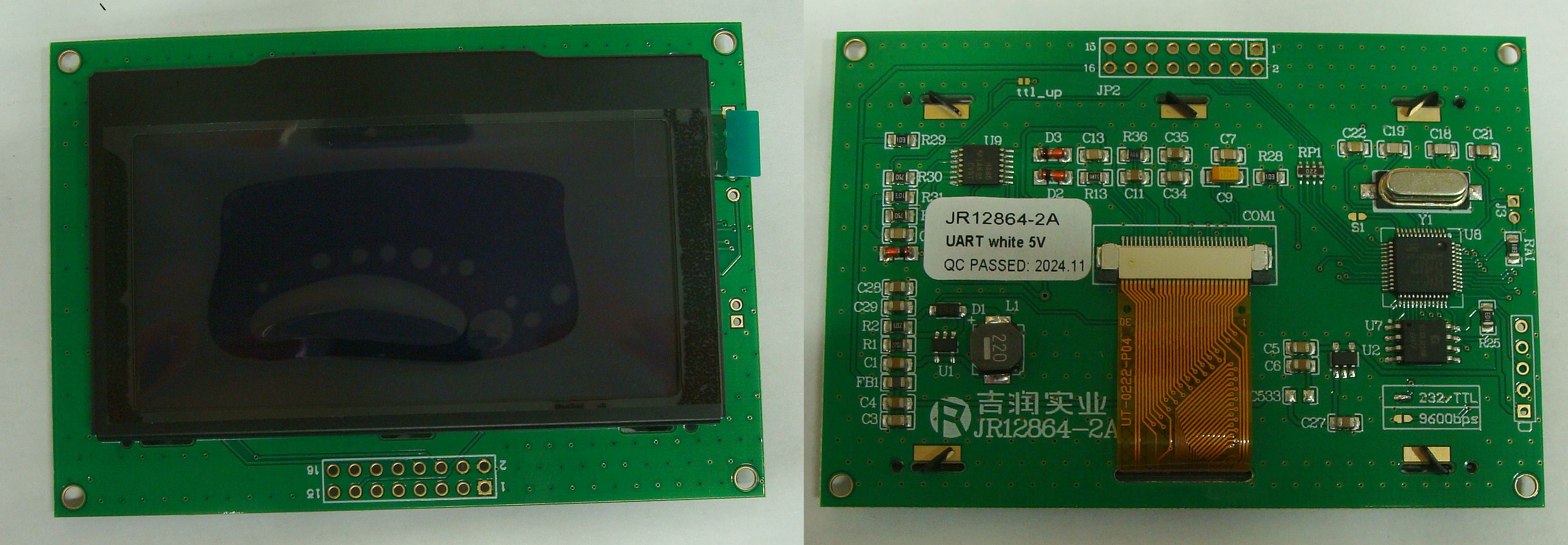

JR12864-2A_UART_White_5V		Цвет белый Диагональ 2,23 дюйма Разрешение 128х32 точки Питание 5 В Размеры 67х35х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс UART
JR12864-2A_SPI_Yellow_3.3V		Цвет желтый Диагональ 2,7 дюйма Разрешение 128х32 точки Питание 3,3 В Размеры 85х58х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI

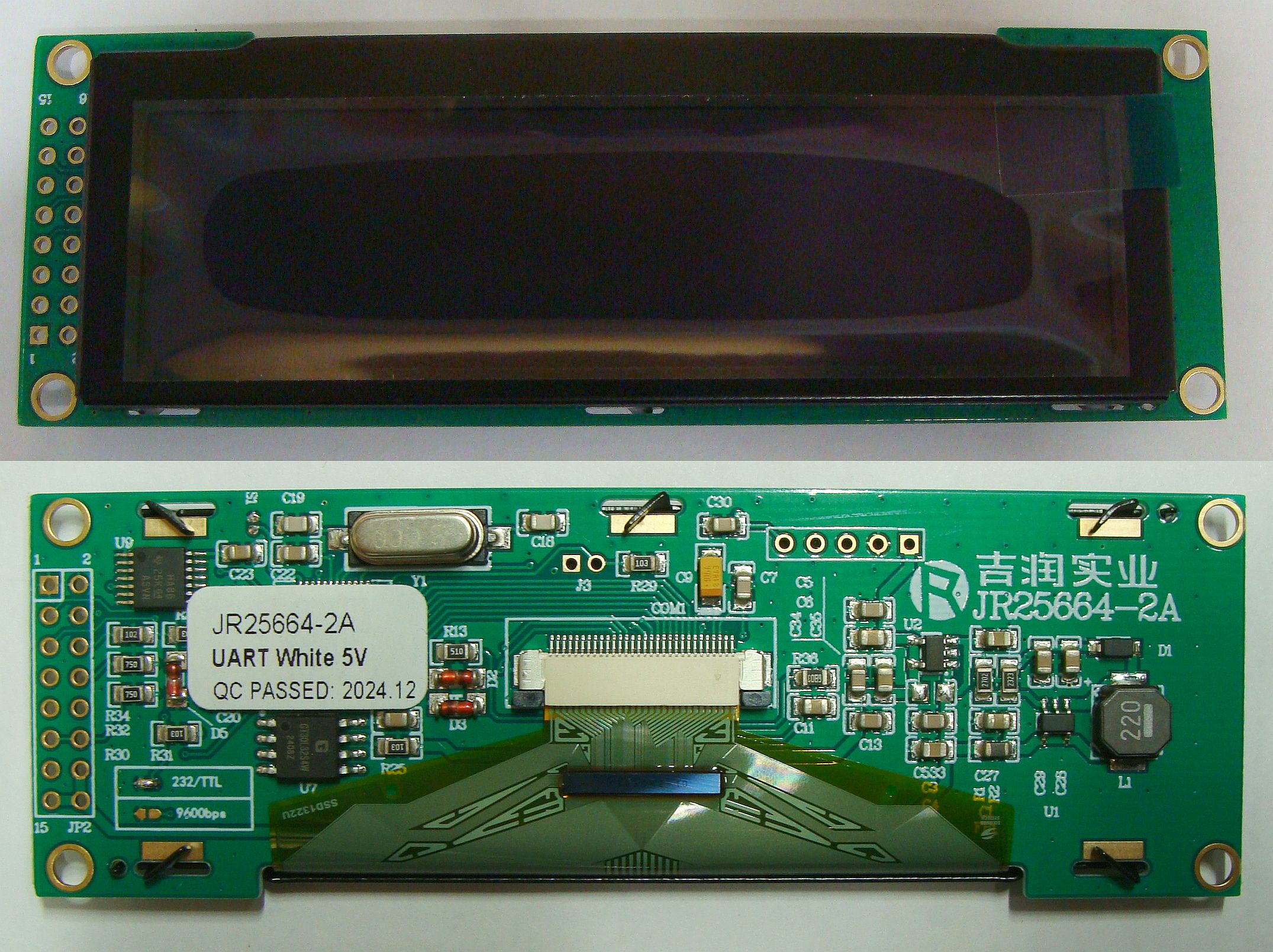

JR25664-2A_White		Цвет белый Диагональ 3,12 дюйма Разрешение 256х64 точки Питание 5 В Размеры 101х34х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс UART
JR25664-2A_Green		Цвет зеленый Диагональ 3,12 дюйма Разрешение 256х64 точки Питание 3,3 В Размеры 101х34х8 мм Контроллер GT30L32S4W Поддержка кириллицы Интерфейс SPI
Графические дисплеи

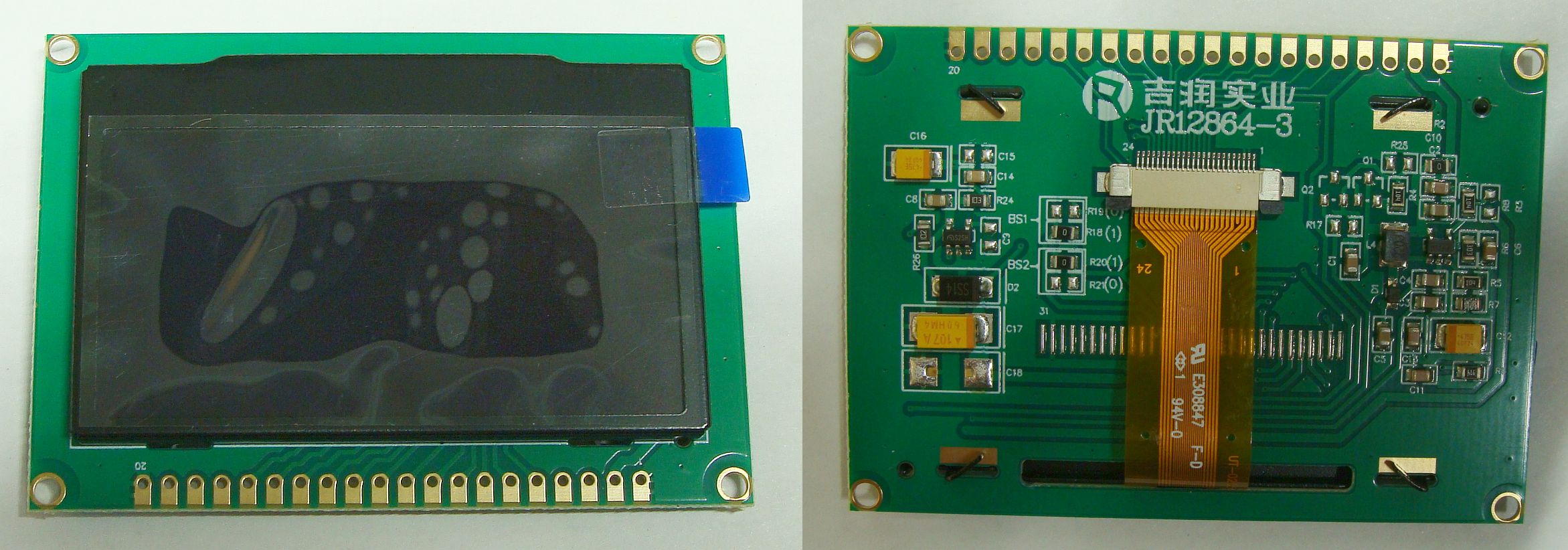

JR12864-3		Цвет желтый Диагональ 2,42 дюйма Разрешение 128х64 точки Размеры 71х50х7 мм Питание 3,3…5 В Контроллер SSD1309 Интерфейс 8080 (SPI, I2C) Замена для WEX012864 и WEO012864
