Реле Hongfa для потребительской электроники
24 апреля
Михаил Варакин (г. Ишим)
Реле, применяемые в потребительской электронике, должны отличаться хорошим соотношением «цена/качество», надежностью, удобством обслуживания, соответствующей сертификацией и другими эксплуатационными характеристиками. Компания Hongfa предлагает продукцию, которая подходит под эти требования и может использоваться практически во всех функциональных узлах бытовых приборов.
Область применения систем электронного автоматического управления огромна и позволяет регулировать такие параметры, как давление, расход, уровень, напряжение, скорость и так далее. Важным является и управление температурой. В качестве примера рассмотрим автоматизацию электрического нагрева воды в таком устройстве, как бытовой бойлер, и разберем обобщенную схему его автоматического регулятора температуры.
Регулятор температуры бойлера
Это устройство предназначено для автоматического отключения мощного нагревателя воды при достижении температуры заданного значения и, соответственно, включения, когда температура опускается ниже указанных цифр. Блок-схема такого регулятора представлена на рисунке 1.

Рис. 1. Блок-схема регулятора температуры бойлера
Взаимодействие узлов регулятора
Датчик температуры преобразует полученные данные в аналоговый сигнал. Компаратор сравнивает его с опорным напряжением и, в зависимости от превышения или понижения заданного значения, передает команду блоку релейной коммутации.
И здесь возникает вопрос о выборе подходящего реле. Электрические нагреватели потребительских (бытовых) бойлерных установок изготавливаются на напряжения 220 В и часто имеют потребляемую мощность до 1,5 кВт. Таким образом, нужно подобрать реле с управляющими контактами, рассчитанными на силу тока, определяемую по формуле 1:
I=PU=2000220=6,8A(1)
Для приемлемого уровня надежности необходимо подобрать модель с запасом не ниже 10 А.
Выбор реле
Компания Hongfa, являющаяся одним из крупнейших производителей промышленных реле не только в Китае, но и в мире, была основана в 1984 году. Сегодня она представляет собой крупный центр по разработке и производству реле для промышленного и бытового оборудования и придерживается девиза «всегда в движении».
Hongfa выпускает свыше 160 серий реле более чем 40000 спецификаций, а годовая производственная мощность составляет до1,5 млрд единиц (рисунок 2). Кроме этого, в кампании существует возможность индивидуального подхода к заказчику, то есть кастомного дизайна.
Реле, выпускаемые этим производителем, широко применяются в автоматизации транспорта, энергетики, медицинского оборудования, телекоммуникации, а также в потребительской электронике и бытовой технике.

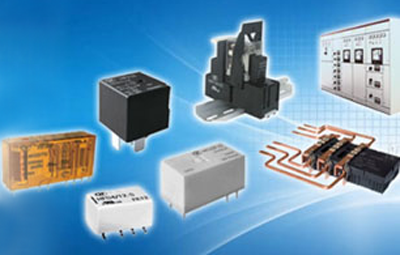

Рис. 2. Индустриальные реле Hongfa
В компании существует аккредитованный государством научный технический центр по разработке и внедрению нового оборудования. Hongfa принимает активное участие в формировании национальных стандартов в области автоматизации и реализации ключевых национальных проектов. Персонал ориентирован на повышение качества продукции, что также является одним из ключей к успеху. Переняв передовые концепции управления качеством, Hongfa постоянно совершенствует свою систему производства, что признают клиенты как в Китае, так и за рубежом. Кроме того, производитель также выступает в роли OEM для других компаний. Продукция сертифицирована по стандартам UL/C-UL, VDE, TÜV, CQC и соответствует другим нормативным требованиям безопасности.
Номенклатура выпускаемой продукции Hongfa состоит из:
- силовых реле;
- реле общего назначения;
- бистабильных силовых реле;
- реле для альтернативной энергетики;
- сигнальных;
- радиочастотных;
- промышленных;
- автомобильных реле и модулей;
- реле с принудительным управлением контактами (реле безопасности);
- колодок и аксессуаров для реле.
Ассортимент Hongfa успешно перекрывает номенклатуру таких известных производителей, как Tх Coхххctivity и OMххN (рисунок 3).

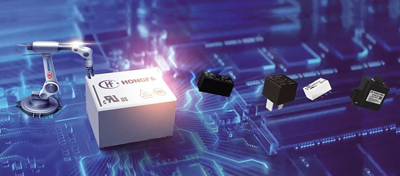

Рис. 3. Варианты исполнений реле Hongfa
Типовые нагрузки реле, выпускаемых Hongfa для потребительской электроники, позволяю применять их в кондиционерах, узлах стиральных машин, холодильниках, бойлерах и других бытовых приборах.
Обычно нагревательное устройство бойлера представляет собой ТЭН (трубчатый электронагреватель), то есть относится к резистивной нагрузке. Напряжение и сила тока в нем не меняются резко, однако с учетом запаса прочности следует использовать реле с соответствующей схемой снижения коэффициента мощности.
Необходимым требованиям бытовой техники (с усиленной изоляцией) обладают такие серии реле Hongfa, как:
- HF32FA: 5 A, воздушный зазор «катушка-контакты» более 8 мм, что соответствует требованиям повышенной изоляции для бытовой техники;
- HF118F: 10 А, воздушный зазор «катушка-контакты» также более 8 мм;
- HF115F-Q и HF7520: оптимальны, когда для установки требуется небольшая высота изделия (рисунок 4).

Рис. 4. Реле Hongfa, соответствующие требованиям для применения в бытовом водонагревателе
Исходя из этих данных, для управления бытовым бойлером наиболее оптимально подходят реле серии HF118F. Она полностью отвечает требованиям применения в потребительской электронике и не уступает аналогам популярных брендов, в чем можно убедиться, сравнив характеристики, представленные в таблице 1. Модели серии HF118F имеют аналогичные параметры с реле RYII производства Tх Coхххctivity и G6RNI производства OmххN, а по некоторым характеристикам и превосходят их.
Таблица 1. Сравнение характеристик реле Hongfa и других известных производителей
Параметр | Наименование (бренд) | ||
---|---|---|---|
HF118F (Hongfa) | RYII (Tх Coхххctivity) | G6RN (OMxxN) | |
Тип контактов | 1А, 1B, 1C | 1А, 1B, 1C | 1А, 1B, 1C |
Номинальное напряжение катушки, В DC | 5, 6, 9, 12, 18, 24, 48, 60 | 5, 6, 9, 12, 18, 24, 48, 60 | 5, 6, 12, 24 |
Мощность катушки, мВт | 220…290 | 223…257 | Примерно 220 |
Магнитная система катушки | Моностабильная | Моностабильная | Моностабильная |
Номинальные нагрузочные характеристики | 10 А, 250 В AC/30 В DC | 10 А, 250 В AC/не указано В DC | 8 А, 250 В AC/5 A, 30 В DC |
Напряжение изоляции «катушка-контакты» за 1 мин, В AC | 5000 | 5000 | 4000 |
Рабочая температура, °С | -40…85 | -40…70 | -40…85 |
Размер, ДхШхВ, мм | 28,5×10,1×12,5 | 28,5×10,1×12,3 | 28,5×10,1×12,3 |
Способ монтажа | В отверстия на плату | В отверстия на плату | В отверстия на плату |
Исполнение | Брызго-/влагозащищенное | Брызго-/влагозащищенное | Брызго-/влагозащищенное |
Сплав | AgNi/AgSnO2 (предпочтительный для силовых нагрузок) | AgNi/AgSnO2 (предпочтительный для силовых нагрузок) | Сплав серебра + позолота |
Являясь одним из крупнейших в мире производителей электромеханических реле, Hongfa поставляет свою продукцию практически во все страны. Сегодня продукция этой компании – первый претендент для легкой замены электромеханических реле недоступных брендов.
Получить больше информации о реле Hongfa можно, обратившись к менеджерам КОМПЭЛ, а ознакомиться с характеристиками и подобрать модель, соответствующую необходимым параметрам – на странице каталога Электромеханические реле.
