К заказу готовы новые дисплеи E-Shine

7 мая

системы безопасностиучёт ресурсовавтоматизацияинтернет вещейE-ShineновостьоптоэлектроникаLCDOLEDДисплеи

На склад КОМПЭЛ поступили новые модели дисплеев E-Shine:

Графические LCD-дисплеи EY12864C1-FSW-FBW и EY12864C2-FSW-FBW с разрешением 128х64 выполнены по улучшенной технологии DFSTN – изображение на них формируется в виде светлых точек на темном фоне. Конструктивно данные модели выполнены в варианте «чип-на-стекле» (COG) с интегрированной рамкой светодиодной подсветки. Они предназначены для использования в аппаратуре различного назначения, где необходимо выводить как текстовую, так и графическую информацию (пиктограммы). Дисплеи отличаются малым энергопотреблением, составляющим всего 0,5 мА, без учета подсветки. Разница между моделями заключается в незначительных конструктивных особенностях и типах встроенных контроллеров (таблица 1), количество контактов и их расположение на шлейфе совпадают.

Таблица 1. LCD-дисплеи E-Shine с гибким шлейфом

Наименование Внешний вид Основные характеристики

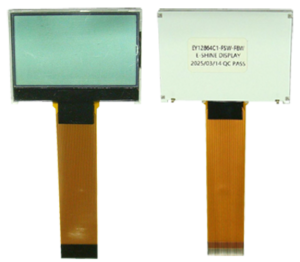

EY12864C1-FSW-FBW
  • Тип дисплея: DFSTN, негативный
  • Разрешение: 128х64
  • Угол обзора: 6 часов
  • Подсветка: LED, белая
  • Питание логики: 2,7…3,3 В
  • Напряжение LCD: 9,6…10,0 В
  • Ток подсветки: 60 мА (тип.)
  • Размеры: 55,2×39,8×6,2 (макс.)
  • Контроллер: ST7565R
  • Температура: -20…70°C
EY12864C2-FSW-FBW
  • Тип дисплея: DFSTN, негативный
  • Разрешение: 128х64
  • Угол обзора: 6 часов
  • Подсветка: LED, белая
  • Питание логики: 2,7…3,3 В
  • Напряжение LCD: 9,4…9,8 В
  • Ток подсветки: 48 мА (тип.)
  • Размеры: 55,2×39,8×6,2 (макс.)
  • Контроллер: ST7565P
  • Температура: -20…70°C

OLED-дисплеи EO12864D-YCD и EO12864D3-YBD с разрешением 128х64 формируют яркое контрастное изображение и могут использоваться в индустриальном температурном диапазоне -40…80°C. Данные модели отличаются широкими углами обзора, благодаря чему информация легко считывается с любого направления. Они не требуют отдельной подсветки и имеют улучшенные потребительские характеристики по сравнению с LCD-дисплеями, однако стоят немного дороже. Разница между EO12864D-YCD и EO12864D3-YBD заключается в типах шлейфов (таблица 2).

Таблица 2. OLED-дисплеи E-Shine

Наименование Внешний вид Основные характеристики

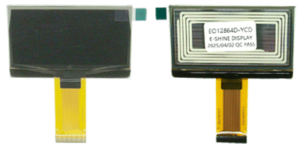

EO12864D-YCD
  • Тип дисплея: OLED
  • Диагональ: 2,42 дюйма
  • Разрешение: 128х64
  • Цвет пикселей: желтый
  • Питание логики: 1,65…3,3 В
  • Напряжение матрицы: 12…13 В
  • Интерфейс: 8- bit 68XX/80XX Parallel, 4-wire SPI, I2C
  • Размеры: 60,5×37×1,8 мм
  • Контроллер: SSD1309
  • Тип шлейфа: NFP1309-05, 31 pins
  • Температура: -40…70°C
EO12864D3-YBD
  • Тип дисплея: OLED
  • Диагональ: 2,42 дюйма
  • Разрешение: 128х64
  • Цвет пикселей: желтый
  • Питание логики: 1,65…3,3 В
  • Напряжение матрицы: 12…13 В
  • Интерфейс: 8- bit 68XX/80XX Parallel, 4-wire SPI, I2C
  • Размеры: 60,5×37×1,8 мм
  • Контроллер: SSD1309
  • Тип шлейфа: 31 pins, под пайку
  • Температура: -40…70°C

E-Shine является надежным производителем качественных ЖК-индикаторов. В номенклатуре компании можно найти альтернативы продукции известного бренда WinXXar.

Ознакомиться с характеристиками и подобрать нужную модель можно на странице Дисплеи каталога КОМПЭЛ.

•••

Наши информационные каналы

О компании E-Shine

Xiamen Eshine Display Co., Ltd. (E-Shine) – крупный профессиональный производитель LCD-, TFT- и OLED-дисплеев. Компания основана в 2009 году в восточнокитайском городе Сямынь. Продукция E-Shine: Монохромные LCD-дисплеи (в том числе цифро-буквенные строчные и цифровые, TN, HTN, STN. FSTN); Кастомизированные монохромные LCD-дисплеи; TFT-дисплеи различных типоразмеров; Монохромные OLED-дисплеи различных типоразмеров; Цветные OLED-дисплеи различных типоразмеров; Сенсорные мод ...читать далее
