Новый дисплей EC2004E2-FSW-FBW производства E-Shine c расширенным температурным диапазоном

31 июля

Олег Пушкарев (КОМПЭЛ)

На склад КОМПЭЛ поступил новый текстовый дисплей EC2004E2-FSW-FBW (рисунок 1) производства китайской компании E-Shine. Благодаря формату, представляющему собой 4 строки по 20 символов, дисплей позволяет выводить на экран большой объем текста, в том числе и на русском языке (рисунок 2). Одной из отличительных особенностей является расширенный температурный диапазон -30…70°C.

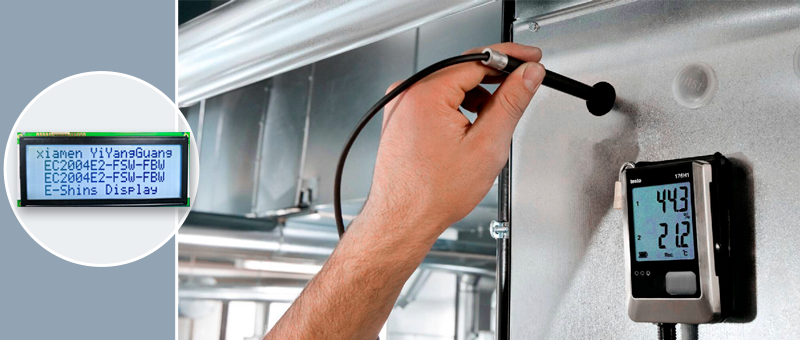

Рис. 1. Внешний вид символьного дисплея EC2004E2-FSW-FBW

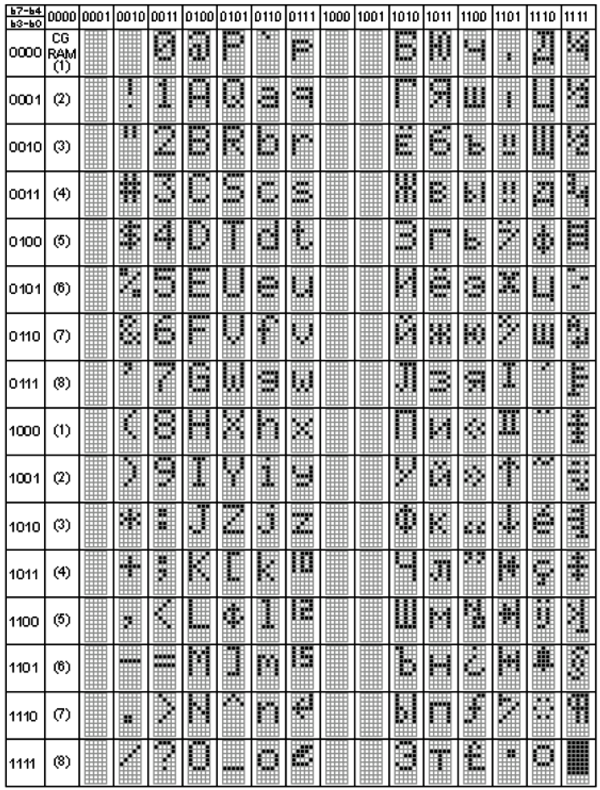

Рис. 2. Знакогенератор дисплея с символами кириллицы

Дисплей имеет стандартное расположение выводов, поддерживает систему команд HD44780, поэтому может выступать в качестве замены подобных дисплеев от других производителей. Вносить изменения в аппаратную или программную часть изделия при этом не понадобится.

EC2004E2-FSW-FBW оснащен белой светодиодной подсветкой, изображение формируется в виде темных точек на светлом фоне (позитивное). Улучшенная технология FSTN позволяет получить повышенное качество изображения. Дисплей работает от единственного источника питания 5 В. Управление осуществляется по параллельному 8- или 4-битному интерфейсу.

Основные особенности EC2004E2-FSW-FBW:

• технология FSTN (Transflective/Positive);
• организация 4х20;
• направление просмотра составляет 6 часов;
• интерфейс 4-bit or 8-bit Parallel;
• микросхема драйвера ST7066U-OT;
• питание 4,5…5,5 В;
• размеры 146×62,5х14,5 мм;
• температура -30…70°C.
