LED-драйверы MEAN WELL: ELG против XLG

13 октября

Сергей Миронов (КОМПЭЛ)

У известного производителя источников питания MEAN WELL имеются несколько схожих семейств LED-драйверов. У некоторых специалистов при первом рассмотрении возникает закономерный вопрос: в чем принципиальная разница между ними? В частности, это касается, семейств ELG и XLG.

Действительно, если сравнить между собой спецификации одинаковых по мощности серий, можно заметить, что и ELG и XLG – герметичные (IP65/67) одноканальные LED-драйверы для уличного и промышленного освещения, обладающие близкими техническими, функциональными и эксплуатационными параметрами. Неужели разница только в габаритных размерах и диапазоне регулировки выходного тока?

Различия действительно существуют. Посмотрим, в каких случаях они имеют значение.

Для правильной работы светодиодов требуется стабилизация проходящего через них тока. Иначе говоря, классический LED-драйвер – это, в первую очередь, стабилизатор тока (НЕ напряжения).

Именно представители семейства ELG/C являются классическим вариантом стабилизаторов тока (Constant Current, CC). Этот режим позволяет поддерживать постоянный ток при колебаниях напряжения на LED-цепочке из-за различных дестабилизирующих факторов или в зависимости от количества светодиодов в той же цепочке. Но есть и особенность, которую мы рассмотрим на следующем примере.

Особенность работы драйвера в режиме стабилизации тока

Допустим, у нас имеется LED-драйвер ELG-100-C700A-3Y с параметрами: 100 Вт/700 мА и рабочим диапазоном выходного напряжения 71…143 В. То есть в указанном диапазоне выходного напряжения этот драйвер стабилизирует выходной ток на уровне 700 мА (по умолчанию). Но он также имеет подстроечный резистор для регулировки выходного тока в диапазоне 350…700 мА. И если нам нужен драйвер с током стабилизации ниже чем 700 мА, то, используя данный резистор, мы можем плавно понизить выходной ток до значения 350 мА. Однако в этом случае следует учесть, что и выходная мощность драйвера также будет плавно снижаться до значения 50 Вт (в пределе). Дело в том, что выходная мощность определяется по формуле 1:

$$P_{вых}=U_{макс}\times I_{вых},\qquad{\mathrm{(}}{1}{\mathrm{)}}$$

то есть: P = 143 В × 0,35 А = 50 Вт.

При понижении выходного тока снижается и выходная мощность.

А вот семейство XLG работает в режиме стабилизации мощности (Constant Power, CP) иначе говоря, стабилизации тока с постоянной выходной мощностью. Что это дает практически? Рассмотрим и этот пример.

Особенность работы драйвера в режиме стабилизации тока с постоянной мощностью

Выберем драйвер, близкий по параметрам к рассмотренному выше – XLG-100-L-A с выходными параметрами 100 Вт/(700…1050) мА и рабочим диапазоном выходного напряжения 71…142 В. Ток по умолчанию у него выставлен на 700 мА. Этот драйвер также имеет подстроечный резистор, которым можно задать выходной ток в диапазоне 350…1050 мА. Допустим, нам также необходимо выставить пониженный выходной ток 350 мА. В этом случае выходная мощность драйвера составит те же самые 50 Вт (P = 142 В × 0,35 А = 50 Вт). То есть в этом использовании драйверы ELG и XLG электрически ведут себя одинаково.

Но если нам нужно повысить выходной ток до 1050 мА, то в случае использования семейства ELG нам нужно будет приобрести другую модель – ELG-100-C1050A-3Y, а при применении семейства XLG мы обойдемся той же самой моделью XLG-100-L-A, которая сможет обеспечить те же 100 Вт при токе 1050 мА. При повышении тока стабилизации в этой модели произойдет понижение выходного напряжения таким образом, что выходная мощность не изменится (постоянная мощность). В соответствии с графиком зависимости выходных параметров («ток-напряжение», рисунок 1) при токе 1050 мА максимальное выходное напряжение составит не менее 95 В и, соответственно, мощность будет P = 95 В × 1,05 А = 99,75 Вт.

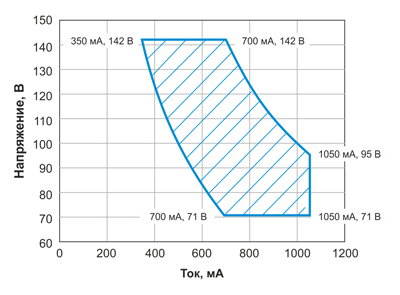

Рис. 1. Выходные параметры источника питания XLG-100-L-A

Таким образом, если не требуется менять выходной ток в сторону повышения, подойдут драйверы серии ELG/C. Если важна компактность и широкий диапазон регулировки выходных параметров – выбор в пользу серии XLG. Обе линейки применяются в уличном и промышленном освещении и остаются актуальными для светотехнических проектов. Подробнее о спецификациях серий – в каталоге на странице LED-драйверы.
