Тайваньский производитель SUNON предлагает вентиляторы постоянного тока (осевые, малогабаритные, центробежные), переменного тока (осевые, центробежные, с альвеолярным двигателем повышенной надежности), компактные, средне- и крупногабаритные EC-вентиляторы разных типов, модули охлаждения и жидкостные охлаждающие плиты.

Компания SUNON (Sunonwealth Electric Machine Industry Co., Ltd.) специализируется на разработке и производстве полного спектра высокопроизводительных вентиляторов и систем охлаждения. Ее продукция охватывает широкий спектр решений – от миниатюрных вентиляторов до модулей жидкостного охлаждения, применяемых в IT-инфраструктуре, промышленной автоматике, телекоммуникациях, авто- и электромобилях, а также в потребительской электронике.

Основную часть каталога составляют вентиляторы различных конструкций

Вентиляторы постоянного тока

Осевые вентиляторы – наиболее распространенный тип, используемый для общего обдува в корпусах электронного оборудования, блоках питания, серверах и бытовой технике.

SUNON предлагает модели с размерами от 17×17мм до 220×200 мм толщиной от 6 до 80 мм, отличающиеся низким уровнем шума, высокой эффективностью и длительным сроком службы.

Напряжение питания варьируется от 5 до 48 В в зависимости от назначения.

Типы подшипников: Sleeve – для базовых и малошумных применений;

Two Ball Bearing – для повышенной надежности и срока службы;

Vapo Bearing – запатентованная технология на базе магнитной левитации (MagLev). Специальная конструкция снижает механический износ подшипника, обеспечивает тихую работу и увеличивает срок службы вентилятора.

Доступны варианты исполнения с пыле- и влагозащитой (IP56, IP68), а также с защитой от коррозии, вызванной соляным туманом (GR-487) – вентиляторы серии GF (рисунок 1). Двигатели этих вентиляторов полностью защищены от воздействия пыли, воды, хлоридов или щелочей. Такие вентиляторы могут стабильно работать в суровых условиях пустынь, полярных регионов, высокогорья и так далее в течение длительного периода времени, обеспечивая высокоэффективное охлаждение.

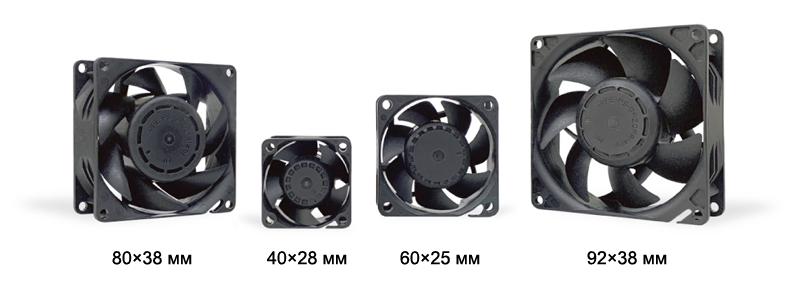

Рис. 1. Вентиляторы серии GF

IP-защита вентиляторов разработана в соответствии с тепловыми требованиями как для внутреннего, так и наружного применения. В таблице 1 представлены варианты защиты 1…4-го уровней.

Таблица 1. Варианты защиты осевых вентиляторов

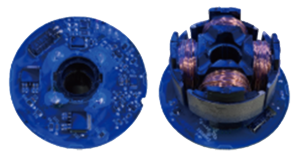

Внешний вид
Окружающая среда	В помещении		На открытом воздухе
Уровень защиты	Уровень 1	Уровень 2	Уровень 3	Уровень 4
Степень защиты	IP21 – IP51	IP52 – IP66	IP67 – IP68	GR487
Техника	Конформное покрытие	Конформное покрытие	Париленовое покрытие	Заливка
Подшипники	Sleeve/Vapo/Ball	Ball	Ball	Ball
Цена	Низкая ⇒ Высокая
Применение	Сети 5G; системы возобновляемой энергетики; запчасти для авто и электромобилей; виртуальная реальность; машинное оборудование		Системы зарядки электромобилей; наружные системы возобновляемых источников энергии; солнечные инверторы; базовые станции 5G; коммерческие морозильные камеры и холодильники	Базовые станции 5G; автомобили; системы кондиционирования воздуха

Малогабаритные вентиляторы серии Mighty Mini (рисунок 2) – самые маленькие, тонкие и легкие. Имеют минимальные требования к пространству и очень низкое энергопотребление (до 0,36 Вт). Габариты моделей варьируются от 9 до 30 мм в ширину и длину при толщине до 3 мм. Подходят для охлаждения широкого спектра портативных устройств, таких как мобильные устройства, ПК, планшеты, игровые консоли, системы GPS, бытовая электроника, медицинское оборудование и многое другое.

Мини-вентиляторы изготовлены из экологически чистых материалов и сертифицированы по стандарту влаго- и пылезащиты IP55/IP58, что делает их пригодными для наружного применения.

Рис. 2. Малогабаритные вентиляторы серии Mighty Mini

Центробежные вентиляторы обеспечивают направленный поток воздуха при высоком статическом давлении. Применяются в устройствах с плотной компоновкой, таких как ноутбуки, проекторы, медицинские приборы и прочие устройства.

Доступны в размерах от 50x50x15 мм до 120x120x32 мм с классическим подшипником Ball или подшипником передовой технологии MagLev (Vapo).

Основное напряжение питания 12 или 24 В. Также имеются отдельные модели для автомобильного применения –13,5 В.

Вентиляторы переменного тока

Линейка вентиляторов переменного тока представлена в различных размерах: от компактных моделей 80×80×25 мм до мощных промышленных – Ø254х89 мм. В ассортименте представлены как осевые вентиляторы, так и центробежные модели, включая версии с низким энергопотреблением, высоким воздушным потоком (до 870 CFM) и модели специального исполнения с альвеолярным (alveolate) двигателем (таблица 2) для повышенной надежности.

Таблица 2. Сравнение альвеолярного и традиционного двигателя с экранированными полюсами

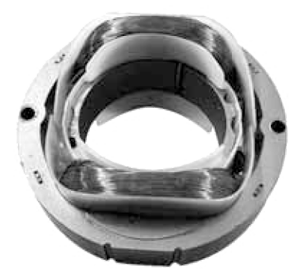

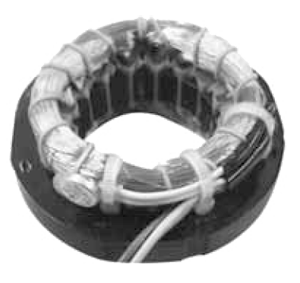

Тип	Альвеолярный двигатель (Alveolate Motor)	Двигатель с экранированными полюсами (Shaded-Pole Motor)
Внешний вид
Особенности	Оснащен пусковой и рабочей обмотками статора. Пусковые обмотки совместно с конденсаторами обеспечивают низкое пусковое напряжение.	Сконструирован с однопроводной обмоткой, запускается от «пускового устройства» и не может быть запущен при низком напряжении.
Пусковое напряжение	Низкое (например, 60 VAC для 115 VAC мотора).	Высокое (требуется >80 VAC для 115 VAC мотора)
Потребление энергии	В два раза ниже	Высокое
Температура работы	Около 50°C	Превышает 70°C
Надежность	Высокая (стабильная работа)	Ниже из-за перегрева
Воздушный поток и давление	Более высокие (благодаря большому крутящему моменту)	Средние
Защита от перегрева (Thermal Cutout)	Встроенная	Дополнительная опция (не всегда доступна)
Третий провод	Поддержка подключения к системам управления (например, для мониторинга скорости вращения или синхронизации	Без третьего провода

EC-вентиляторы

Вентиляторы EC разработаны в качестве замены вентиляторов переменного тока. Могут принимать переменный ток, а затем внутренне коммутировать ток в постоянный. Оснащены бесщеточными двигателями постоянного тока и функциями регулирования скорости от источника переменного напряжения, что обеспечивает экономию электроэнергии и интеллектуальное управление.

Линейка вентиляторов EC делится на три категории в зависимости от области их применения (рисунок 3): компактные вентиляторы MagLev EC, вентиляторы Eco EC и крупногабаритные вентиляторы серии Green EC, в том числе центробежные.

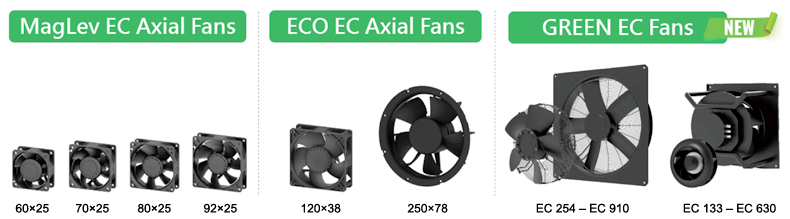

Рис. 3. Вентиляторы EC

Компактные вентиляторы серий MagLev EC и Eco EC, размеры которых варьируются от 60 до 250 мм, могут использоваться в самых разных областях применения, включая коммерческое охлаждение, промышленное оборудование, медицинские морозильные камеры и многое другое. Потребляемая мощность моделей серий MagLev EC и Eco EC в среднем на 80% ниже, чем у стандартных вентиляторов переменного тока сопоставимой производительности.

SUNON также предлагает широкий выбор вентиляторов с надежной защитой, включая степень защиты от воды и пыли от IP21 до IP68, и сертифицированные по ATEX/CCC вентиляторы, подходящие для использования в суровых условиях.

Конструкция крупногабаритных осевых и центробежных вентиляторов Green EC была пересмотрена: они включают систему шумоподавления, что позволило оптимизировать воздушный поток и статическое давление, а функция управления делает их подходящими для таких применений, как системы кондиционирования воздуха, промышленные предприятия, возобновляемые источники энергии и центры обработки данных.

Модули охлаждения

Помимо отдельных вентиляторов, SUNON выпускает сборные модули охлаждения, включающие комбинации вентиляторов, радиаторов и других элементов охлаждения под размеры и TDP заказчика (таблица 3). Такие модули предназначены для упрощения интеграции в конечные изделия и оптимизированы под конкретные задачи – от охлаждения процессоров и GPU до управления температурой в промышленных шкафах, телекоммуникационных стойках, а также в развлекательных системах и в автомобильной промышленности.

Таблица 3. Модули охлаждения SUNON

Пассивное охлаждение			Активное воздушное охлаждение

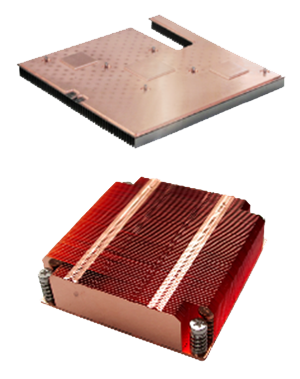

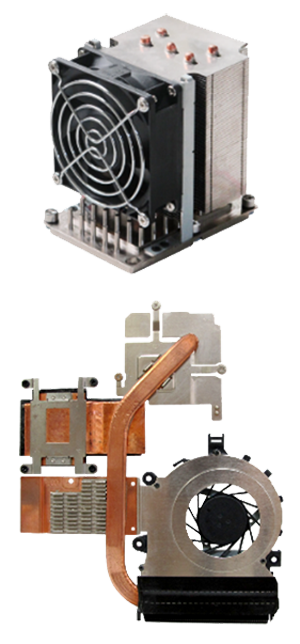

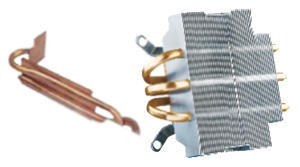

Радиаторы (Heat Sink)	Тепловые трубки (Heat Pipe) и модули	Испарительные камеры (Vapor chamber) и модули	Модули охлаждения
Высокая надежность, экономичное тепловое решение	Высокая теплопроводность, пассивная двухфазная передача тепла, различные конструкции трубок (круглые, плоские, изогнутые и т.д.)	Обеспечивают двумерное распределение тепла; улучшенная изотермическая система; высокая удельная мощность. Подходят для компактных и мощных систем	Наиболее эффективное решение для отвода тепла

Жидкостное охлаждение

Система жидкостного охлаждения – это технология, использующая воду как теплоноситель. Позволяет отводить тепло в 4 раза эффективнее, чем воздух при том же объеме, то есть обеспечить более эффективное охлаждение при использовании системы меньшего размера, а также помогает свести к минимуму уровень шума. Наиболее широкое применение находит в высокопроизводительных вычислительных системах и серверах, где традиционное воздушное охлаждение уже не справляется с растущей тепловой нагрузкой.

Для жидкостного охлаждения SUNON разрабатывает и производит различные компоненты, модули и системы, включая решения для прямого охлаждения, теплообменники, а также резервуарно-насосные агрегаты.

Охлаждающие плиты (Cold Plates) – одни из ключевых элементов жидкостного охлаждения (рисунок 4). Изготавливаются из материалов с высокой теплопроводностью (медь, алюминий, композитные сплавы) и оснащаются системой каналов, по которым циркулирует охлаждающая жидкость. По конструкции бывают трех типов:

• c встроенными трубками (Tubed type) – медные трубки встроены в алюминиевую опорную пластину;
• с трубопроводом (Pipelining type) – алюминиевые трубки припаиваются к охлаждающей плите/пластине;
• интегральные (Integral type) – каналы и ребра охлаждения выполнены как единое целое.

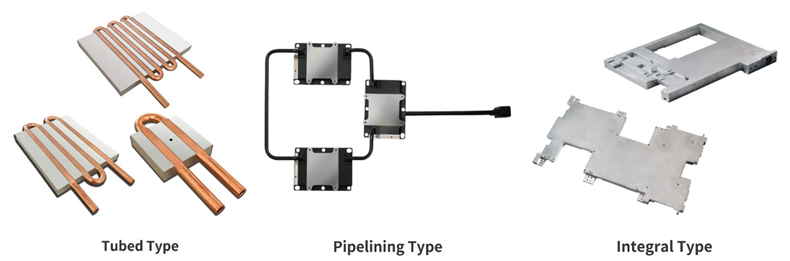

Рис. 4. Охлаждающие плиты (cold plates) разных типов

Ассортимент SUNON включает комплексные решения для теплового управления. Компания предлагает как стандартные, так и полностью индивидуальные решения под требования клиента.

Технические консультации по продукции SUNON и вопросам ее применения предоставляются инженерами компании КОМПЭЛ.
