Новый BLE-радиомодуль HOPERF BTM-20DBM для максимальной дальности связи

27 января

Олег Пушкарев (КОМПЭЛ)

КОМПЭЛ предлагает новый BLE-модуль BTM-20DBM производства HOPERF, обеспечивающий максимальную дальность связи благодаря повышенной выходной мощности +20 дБм. В сочетании с режимом BLE Long Range (дальняя дистанция) он позволяет достигнуть расстояния связи до одного километра на открытом пространстве. Дополнительным преимуществом BLE-модуля является его конструктивная совместимость с популярной моделью ESP32-C3-WROOM.

Модуль BTM-20DBM может с успехом использоваться во всех приложениях, где необходимо обеспечить быстрое соединение и максимальную дальность связи Bluetooth. Это могут быть счетчики энергии с беспроводным радиоканалом, системы охраны, оборудование для умного дома или устройства промышленной телеметрии. Встроенная антенна исключает необходимость подбора высокочастотных компонентов. При необходимости к модулю можно подключить и внешнюю выносную антенну – для этого предусмотрен опциональный разъем UFL. Оптимизировать энергопотребление позволяет выходная мощность модуля, программируемая в широких пределах.

Программное обеспечение доступно как в виде готовой прошивки с управлением посредством AT-команд со стороны внешнего микроконтроллера, так и в виде SDK для написания собственного приложения. Для своих целей разработчик может задействовать порты ввода-вывода, выведенные на краевые контакты модуля.

С помощью AT-команд можно управлять модулем посредством внешнего микроконтроллера. Это простой и быстрый вариант добавления радиоканала в любое устройство с микроконтроллером.

Модуль может работать и абсолютно автономно. Для этого разработчиком создается свое собственное приложение в рамках предлагаемого бесплатного SDK – комплекта средств разработки, включающего набор инструментов, библиотек, документации и примеров кода.

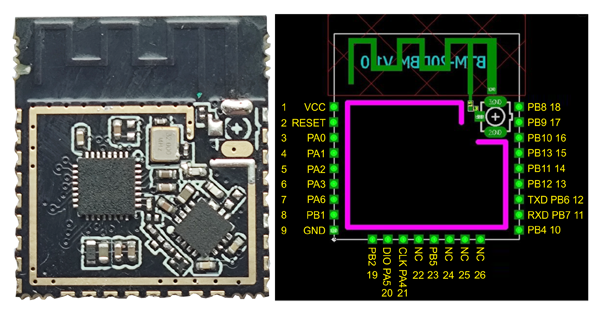

Рис. 1. Внешний вид и расположение выводов BTM-20DBM

Основные особенности BTM-20DBM:

• MCU ARM Cortex-M0 с тактовой частотой до 64 МГц;
• поддержка протокола BLE 5.2 и Bluetooth Mesh;
• до 256 кбайт Flash-памяти и 48 кбайт ОЗУ;
• выходная мощность +20 дБм (программируемая);
• интерфейс UART для связи с главным микроконтроллером;
• рабочее напряжение: 1,8…3,6 В;
• ток приема: 17 мА при 1 Мбит/с GFSK;
• ток передачи: 120 мА при +20 дБм;
• размер 20х18 мм;
• температурный диапазон: -40…85°C.
