Механические датчики BEELEE для контроля движения, уровня жидкости и вибрации

30 марта

Олег Пушкарев (КОМПЭЛ)

Компания BEELEE разрабатывает и производит механические датчики вибрации, наклона и уровня жидкости, применяемые в бытовой технике, охранных системах и промышленном оборудовании и различающиеся по принципу работы и конструктивным особенностям.

Dongguan Bailing Electronics Co., Ltd (BEELEE) с 2004 года профессионально занимается исследованиями и разработками вибрационных и шариковых переключателей, датчиков вибрации и других электронных компонентов. Компания специализируется на производстве датчиков сдвига и вибрации. На производстве работает более 200 сотрудников и имеются 8 автоматизированных линий, что позволяет производить до 1,2 миллиона переключателей в год. Простые датчики сдвига широко используются в бытовой технике, системах безопасности и потребительской электронике.

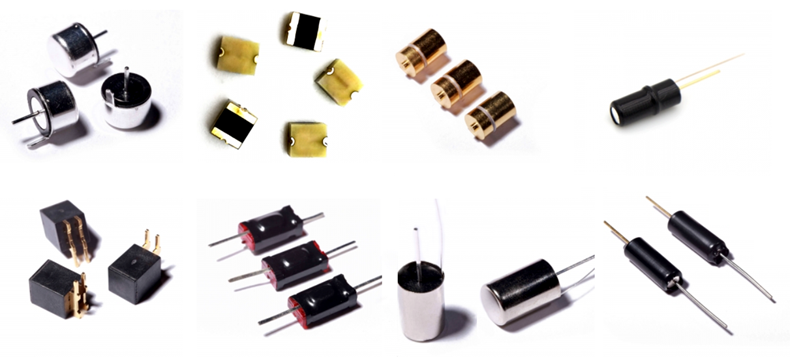

Некоторые виды механических датчиков движения BEELEE представлены в ассортименте КОМПЭЛ (рисунок 1).

Рис. 1. Датчики сдвига и удара BEELEE

Датчики вибрации используют внутреннюю пружину, которая в результате тряски отклоняется от своего устойчивого положения и замыкает контакт (рисунок 2). Датчики наклона (сдвига) используют шарики, которые перемещаются при повороте датчика, размыкая или замыкая сигнальную цепь (рисунок 3).

Рис. 2. Механический датчик вибрации

Рис. 3. Механический датчик наклона

Выводные и SMD-датчики сдвига предназначены для контроля механического положения объекта. При отклонении изделия с сенсором на заданный угол или при резком движении (падении) датчик переходит из состояния «разомкнуто» в «замкнуто». Эти датчики не содержат электронных компонентов, а лишь обеспечивают замыкание цепи с помощью механических контактов. Особенности некоторых из них приведены в таблице 1.

Таблица 1. Особенности датчиков положения BEELEE

Наименование	Внешний вид	Параметры
BL-3150-45QJ		В режиме покоя: замкнут Напряжение: 0,5…24 В Рабочий ток: 0,002…10 мА Сопротивление: <30 Ом Размер: Ø 3,1×5 мм Температура: -40…85°C Время службы: 200000 циклов срабатывания
SW-18015P		В режиме покоя: разомкнут Напряжение: <12 В Рабочий ток: <50 мА Сопротивление: <30 Ом Размер: Ø 4,7×11 мм Температура: -25…85°C Время службы: 50000 часов или 20000 циклов срабатывания
BL-108L-45		В режиме покоя: замкнут Напряжение: 1…6 В Рабочий ток: 0,002…10 мА Сопротивление: <30 Ом Размер: Ø 8,4×6 мм Температура: -40…85°C Время службы: 200000 циклов срабатывания
BL-2133-30		В режиме покоя: замкнут Напряжение: 1…6 В Рабочий ток: 0,002…10 мА Сопротивление: <30 Ом Размер: Ø 2,1×3,1 мм Температура: -40…85°C Время службы: 200000 циклов срабатывания
BL-668F-45		В режиме покоя: замкнут Напряжение: 1…6 В Рабочий ток: 0,002…10 мА Сопротивление: <30 Ом Размер: 6,7×6,7×8,5 мм Температура: -40…85°C Время службы: 100000 циклов срабатывания

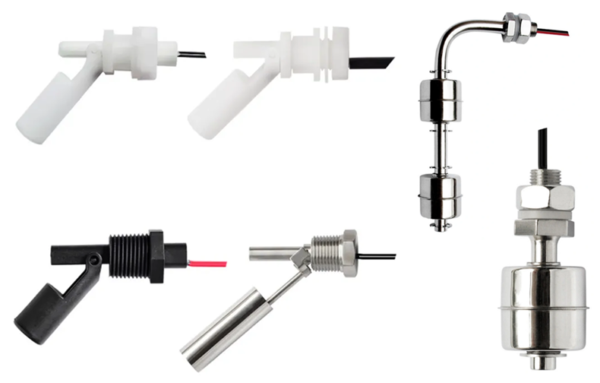

Компания BEELEE также выпускает механические датчики уровня жидкости поплавкового типа (рисунок 4). Устройства имеют замыкающийся контакт, который срабатывает при достижении жидкостью в баке заданного уровня.

Рис. 4. Поплавковые датчики уровня жидкости

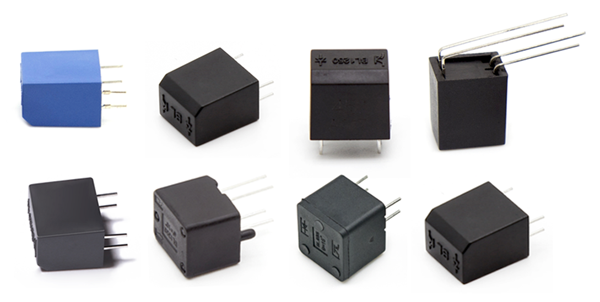

Фотоэлектрический переключатель (рисунок 5) срабатывает при наклоне. В отличие от механических моделей, его работа основана на оптическом принципе, что исключает механический износ контактов. Срок службы достигает 100000 часов. Перемещение встроенного шарика прерывает луч, и изменение интенсивности света между передающим и принимающим светодиодами преобразуется в выходной сигнал. Поскольку выходная цепь фотоэлектрического переключателя не зависит от механического контакта шарика, его применение может быть предпочтительным в приложениях, требующих повышенной стойкости к механическим воздействиям.

Рис. 5. Фотоэлектрический переключатель

Датчики BEELEE широко применяется в охранном оборудовании, автомобилях, электронных игрушках, портативных устройствах, промышленном оборудовании – везде, где требуется определение вибрации, движения или наклона. Продукция компании применяется в оборудовании таких производителей, как VTech, Mattel, Honeywell и McDonald’s.
