NAU88C10 от Nuvoton: моноаудиокодек для голосовых приложений и систем безопасности

22 апреля

Андрей Любенко

Тайваньский производитель полупроводниковых решений Nuvoton Technology Corporation имеет в своей номенклатуре широкую линейку специализированных аудиоинтерфейсных микросхем. В нее входят как базовые монофонические кодеки для голосовой связи, так и многоканальные решения высокого разрешения для профессионального аудиооборудования, что позволяет разработчикам подбирать модели под требования конкретных приложений – от потребительских устройств до промышленных систем с расширенным температурным диапазоном.

Аудиокодек представляет собой интегральную схему, объединяющую аналого-цифровой (АЦП) и цифро-аналоговый (ЦАП) преобразователи с дополнительными аналоговыми и цифровыми блоками обработки сигнала (рисунок 1). Основная функция кодека – преобразование аналогового звукового сигнала в цифровой формат для обработки или передачи, и обратно. Ключевые характеристики, определяющие выбор модели, включают разрядность обработки, отношение «сигнал/шум» (SNR), коэффициент гармоник (THD), поддерживаемые интерфейсы передачи данных и энергопотребление.

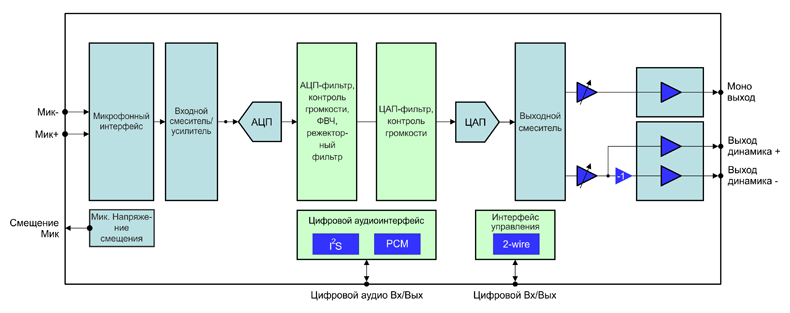

Рис. 1. Структурная блок-схема аудиокодека NAU88C10

Микросхема NAU88C10 (таблица 1) представляет собой монофонический аудиокодек с 24-битной цифровой обработкой, оптимизированный для голосовых приложений. Устройство выполнено в компактном корпусе QFN-20 размером 4×4 мм и способно работать в промышленном температурном диапазоне -40…85°C.

Аналоговая часть включает в себя дифференциальный микрофонный вход с программируемым усилителем (PGA), имеющим диапазон усиления -12…+35,25 дБ с шагом 0,75 дБ, а также встроенный источник смещения микрофона (MICBIAS) с регулируемым напряжением. На выходе реализованы два независимых тракта: монофонический выход (MOUT) для наушников или линейного выхода мощностью до 40 мВт (16 Ом, 3,3 В) и дифференциальный выход динамика в конфигурации BTL мощностью до 1 Вт (8 Ом, 5 В с включенным режимом буста).

Цифровой тракт содержит АЦП с отношением «сигнал/шум» 91 дБ и ЦАП с характеристикой 93 дБ, 5-полосный графический эквалайзер с регулировкой ±12 дБ на каждой полосе, программируемый режекторный фильтр, а также блок автоматической регулировки уровня (ALC).

Преобразователи поддерживают работу на частотах дискретизации 8…48 кГц. Для гибкости интеграции предусмотрен встроенный аудиоинтерфейс, совместимый с форматами I²S и PCM. Управление основными параметрами и конфигурация микросхемы осуществляется через 2-проводной последовательный интерфейс, совместимый с протоколом I²C.

Таблица 1. Основные характеристики NAU88С10

Аудиокодеки продолжают оставаться востребованными компонентами в современной электронике, особенно в сегменте устройств голосовой связи и компактных аудиосистем. Микросхема NAU88C10 благодаря сочетанию функциональности, компактности и низкого энергопотребления находит применение в проводных и беспроводных переговорных устройствах, системах безопасности, гарнитурах громкой связи, а также в бытовых и промышленных интеркомах, где требуется обработка монофонического аудиосигнала в решении, ограниченном по габаритам и температурному режиму.

Технические параметры аудиокодека NAU88C10, а также всей линейки продукции Nuvoton можно найти в каталоге КОМПЭЛ. Подробную информацию предоставят специалисты компании по запросу.
