WCH выпускает новые двухъядерные RISC-V-микроконтроллеры CH32H417 с поддержкой USB 3.0

вчера

Олег Пушкарев (КОМПЭЛ)

Компания Nanjing Qinheng Microelectronics (WCH) официально представила новую линейку микроконтроллеров CH32H417, которые подходят для ряда приложений, требующих высокой производительности интерфейсов, благодаря сочетанию двух ядер RISC-V и наличию множества высокоскоростных интерфейсов.

Серия CH32H417 (рисунок 1) построена на двухъядерной архитектуре, обеспечивающей параллельную обработку данных и сетевых протоколов:

• основное ядро: RISC-V5F (QingKe V5) с тактовой частотой до 400 МГц;
• вспомогательное ядро: RISC-V3F (QingKe V3) с частотой до 144 МГц.

Объемы памяти, составляющие 896 кбайт SRAM и 960 кбайт Flash, позволяют работать со сложными стеками протоколов без внешних микросхем памяти.

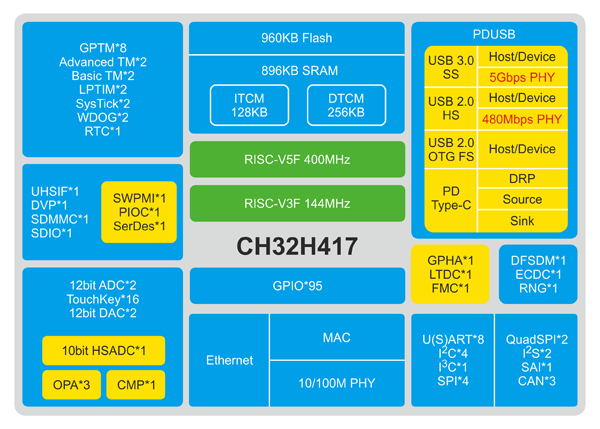

Рис. 1. Блок-схема внутренних узлов CH32H417

Микроконтроллеры CH32H417 отличаются интеграцией большого количества интерфейсов:

• SuperSpeed USB 3.2 Gen 1 – интегрированный контроллер и PHY со скоростью до 5 Гбит/с (реальная скорость передачи достигает 450 Мбит/с);
• Fast Ethernet – встроенный MAC и 10/100M PHY;
• высокоскоростной RGMII для внешнего трансивера (PHY) на скоростях до 1000 Мбит/с;
• USB PD и Type-C – поддержка быстрой зарядки мощностью до 100 Вт или даже 240 Вт (EPR);
• UHSIF (Universal High Speed Interface) – интерфейс с пропускной способностью до 500 Мбит/с для связи с FPGA или скоростной периферией;
• 3 независимых контроллера CAN спецификации CAN 2.0B до 1 Мбит/с.

Благодаря интерфейсу для видеокамер (DVP) и контроллеру дисплея (LTDC) модели CH32H417MEU6, CH32H417QEU6 и CH32H417WEU6 (таблица 1) подходят для систем машинного зрения и простой обработки видео. Скоростной АЦП (до 20 MSPS) позволяет использовать эти микросхемы в системах сбора данных.

Таблица 1. Основные характеристики микросхем CH32H417MEU6, CH32H417QEU6 и CH32H417WEU6

Ключевое различие между представленными моделями заключается в типе корпуса и количестве доступных портов ввода-вывода (I/O), что позволяет гибко выбирать микросхему под конкретные задачи.

Серия CH32H417 дает разработчикам возможности, которые ранее были характерны для FPGA или специализированных SoC.
