Герконовые и твердотельные реле ECE для коммутации электрических цепей
3 июня
телекоммуникациимедицинауниверсальное применениеECEновостьпассивные ЭК и электромеханикаmosfet relayreed relayгерконовое релеsolid state relayтвердотельные реле
Михаил Варакин (г. Ишим)
Excel Cell Electronics Co., Ltd. (ECE) – производитель электронных компонентов, основанный в 1981 году. Штаб-квартира расположена в городе Тайчжун, Тайвань. Компания выпускает продукцию для коммутации электрических цепей, включая герконовые и твердотельные реле. Линейка включает в себя модели в классическом и экранированном исполнении, изделия в стандартных корпусах, варианты с защитными диодами и без них (рисунок 1, таблицы 1 и 2).

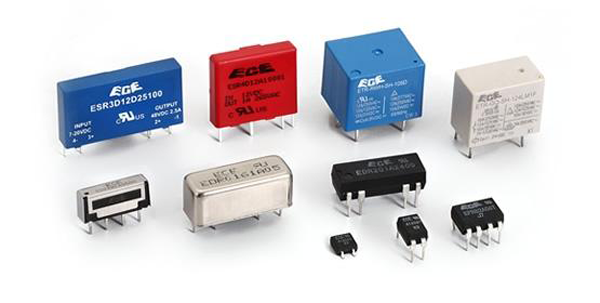

Рис. 1. Варианты исполнения реле ECE
Таблица 1. Герконовые реле ECE
| Наименование | Тип контактов | Тип тока катушки | Номинальное напряжение катушки, В | Коммутируемое напряжение, макс., В DC | Номинальный ток коммутации, А |
|---|---|---|---|---|---|
| EDR101A0500Z | 1А | DC | 5 | 100 | 0,5 |
| EDR101A1200Z | 1А | DC | 12 | 100 | 0,5 |
Таблица 2. Твердотельные реле ECE
| Наименование | Тип контактов | Тип входа | Напряжение на входе, В | Коммутируемое напряжение, макс., В DC | Номинальный ток коммутации, А | Корпус |
|---|---|---|---|---|---|---|
| EPR211A066005EZ | 1А | DC | 0,9…1,5 | 60 | 1,1 | DIP-6 |
| EPR211A406002EZ | 1А | DC | 0,9…1,5 | 400 | 1 | DIP-6 |
| EPR212A258000EZ | 2А | DC | 0,9…1,5 | 250 | 0,18 | DIP-8 |
| EPR212A408000EZ | 2А | DC | 0,9…1,5 | 400 | 0,13 | DIP-8 |
| EPR311A064000EZ | 1А | DC | 0,9…1,5 | 60 | 0,55 | SMD4 |
| EPR311A064100EZ | 1А | DC | 0,9…1,5 | 60 | 0,55 | SMD4 |
| EPR311A066005EZ | 1А | DC | 0,9…1,5 | 60 | 1,1 | SMD6 |
| EPR311A066105EZ | 1А | DC | 0,9…1,5 | 60 | 1,1 | SMD6 |
| EPR311A354000EZ | 1А | DC | 0,9…1,5 | 350 | 0,13 | SMD4 |
| EPR311A404002EZ | 1А | DC | 0,9…1,5 | 400 | 0,15 | SMD4 |
| EPR311A406002EZ | 1А | DC | 0,9…1,5 | 400 | 0,15 | SMD6 |
| EPR311A406102EZ | 1А | DC | 0,9…1,5 | 400 | 0,15 | SMD6 |
| EPR312A068000EZ | 2А | DC | 0,9…1,5 | 60 | 0,55 | SMD8 |
| EPR312A208000EZ | 2А | DC | 0,9…1,5 | 200 | 0,2 | SMD8 |
| EPR312A258000EZ | 2А | DC | 0,9…1,5 | 250 | 0,18 | SMD8 |
| EPR312A358000EZ | 2А | DC | 0,9…1,5 | 350 | 0,13 | SMD8 |
| EPR312A408000EZ | 2А | DC | 0,9…1,5 | 400 | 0,13 | SMD8 |
| EPR312A408100EZ | 2А | DC | 0,9…1,5 | 400 | 0,13 | SMD8 |
| EPR411A064000EZ | 1А | DC | 0,9…1,5 | 60 | 0,5 | SOP4 |
| EPR411A064005EZ | 1А | DC | 0,9…1,5 | 60 | 0,9 | SOP4 |
| EPR411A064100EZ | 1А | DC | 0,9…1,5 | 60 | 0,9 | SOP4 |
| EPR411A064105EZ | 1А | DC | 0,9…1,5 | 60 | 0,9 | SOP4 |
| EPR411A204000EZ | 1А | DC | 0,9…1,5 | 200 | 0,15 | SOP4 |
| EPR411A354000EZ | 1А | DC | 0,9…1,5 | 350 | 0,1 | SOP4 |
| EPR411A354100EZ | 1А | DC | 0,9…1,5 | 350 | 0,1 | SOP4 |
| EPR411B064000EZ | 1В | DC | 0,9…1,5 | 60 | 0,5 | SOP4 |
| EPR411B064100EZ | 1В | DC | 0,9…1,5 | 60 | 0,5 | SOP4 |
Полный ассортимент герконовых и твердотельных реле ECE представлен в каталоге КОМПЭЛ.
•••
Группа компаний Excel Cell Electronics Co., Ltd. (ECE), основанная в Тайпее в 1981 году – ведущий на Тайване и один из основных в Юго-Восточной Азии производителей различных типов реле и шаговых электромоторов. ECE также поставляет штампованные корпусные детали для сборки реле и переключателей.
C 2005 года частью группы ECE является крупный производитель электромеханических реле GOODSKY.
В перечень изделий, выпускаемых ECE, входят:
твердотельные реле (MOSFET, SSR);
герконовые реле и ...читать далее
