Новые GNSS-модули N31H2 и N10HD-1 производства Mobiletek поддерживают несколько спутниковых систем одновременно

15 июня

Олег Пушкарев (КОМПЭЛ)

Компания Mobiletek выпустила новые мультисистемные навигационные модули N31H2 и N10HD-1. Обе модели предназначены для таких применений, как автомобильные системы безопасности и позиционирование средств персональной мобильности. Их основным различием является расположение антенн: модуль N31H2 имеет на борту керамическую патч-антенну, в то время как N10HD-1 предполагает работу с внешней (рисунок 1).

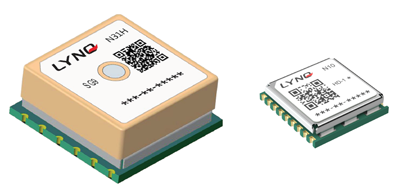

Рис. 1. Внешний вид модулей N31H2 и N10HD-1 производства Mobiletek

Навигационный модуль N31H2 со встроенной антенной имеет размеры 16x16x6,45 мм, выполнен в виде компонента для поверхностного монтажа и подходит под категорию «все в одном» (таблица 1). Поскольку керамическая антенна уже установлена сверху, разработчику можно не беспокоиться о согласовании сопротивления (50 Ом) на печатной плате. Особенностью модуля является одновременная работа с несколькими спутниковыми группировками: ГЛОНАСС, GPS, Galileo, BeiDou и QZSS, что улучшает стабильность связи в сложных городских условиях.

N31H2 автоматически переключается между встроенной и внешней антеннами, обеспечивая непрерывное позиционирование. Он оснащен усилителем, обеспечивающим очень низкий уровень шума, а также поддерживает режим EASY™/AGPS (Assisted Global Positioning System) для ускоренной выдачи координат при холодном старте. Модуль обеспечивает точность позиционирования 2 метра CEP (вероятная круговая ошибка) и работает в расширенном диапазоне температур -40…85°C.

N10HD-1 – это высокочувствительный навигационный приемник, предназначенный для определения координат и времени (таблица 1). Он имеет высокую точность и крайне малые размеры, что позволяет его использовать в портативной электронике, трекерах и системах интернета вещей (IoT). Выполнен в компактном корпусе 10,1×9,7×2,3 мм.

Несмотря на малый размер, устройство обеспечивает прием сигналов сразу от четырех глобальных спутниковых систем: GPS, ГЛОНАСС, Galileo и BeiDou. Встроенный малошумящий усилитель (LNA) и фильтр (SAW) позволяют использовать пассивные антенны без дополнительных схем усиления.

Таблица 1. Основные технические характеристики модулей N31H2 и N10HD-1
